4.2 Digitalbetrieb
Dieser Decoder wird als Schaltartikel gesteuert. Er bietet
aber auch den Komfort, auf einer Lokadresse angesteu-
ert werden zu können. Dies kommt den Modellbahnern
entgegen, deren Zentrale keinen bequemen Zugriff auf
Schaltartikel ermöglicht. Näheres finden Sie im Kapitel 6
(Expertenmodus).
Im digitalen Betrieb schalten Sie den Decoder über eine
Digitalzentrale. Legen Sie zuerst eine Digitaladresse fest.
Lesen Sie dazu auch die beiden folgenden Kapitel und
beachten Sie Abb. 2.

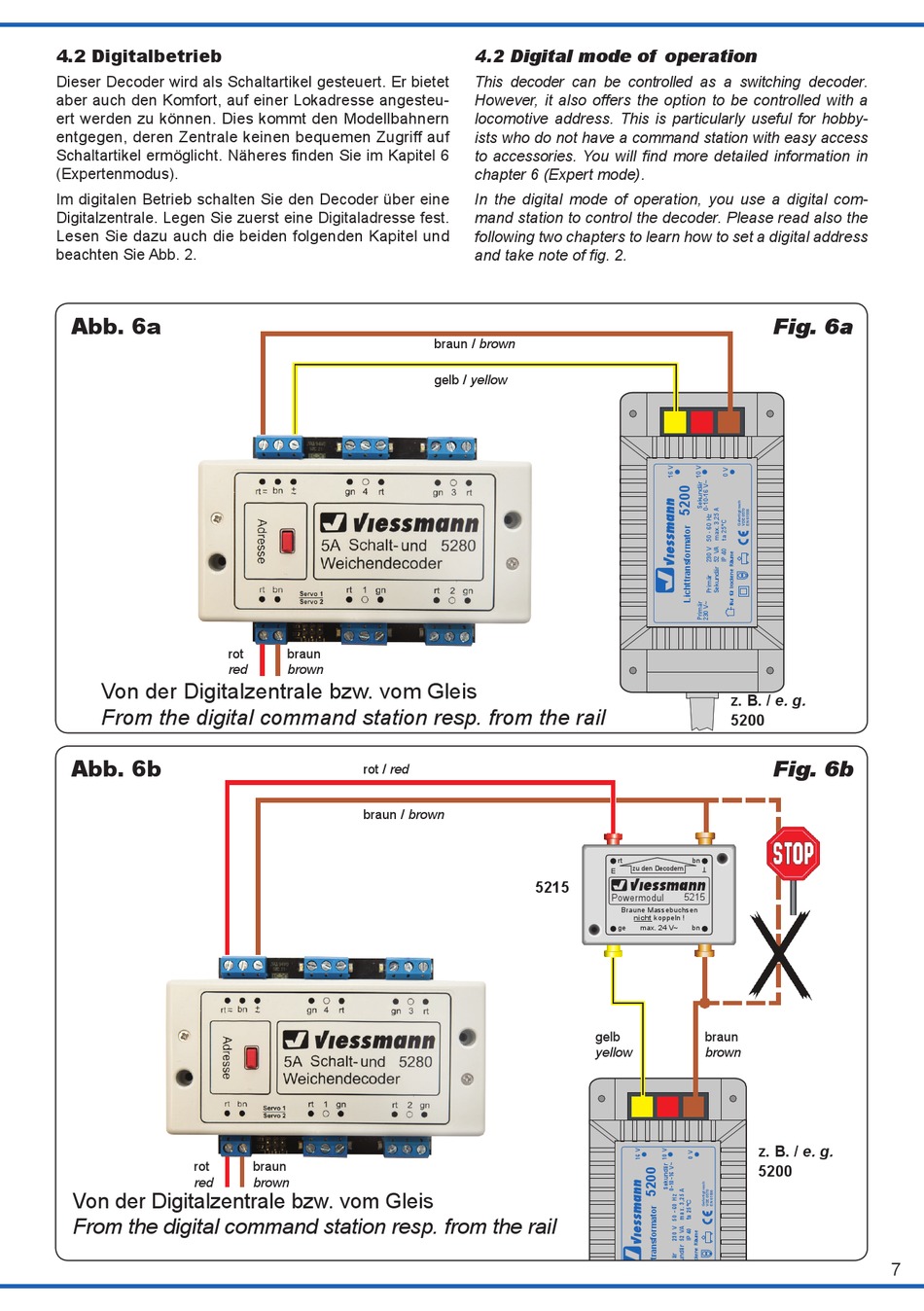

Abb. 6a
rot
red
Von der Digitalzentrale bzw. vom Gleis
From the digital command station resp. from the rail
Abb. 6b
rot
red
Von der Digitalzentrale bzw. vom Gleis
From the digital command station resp. from the rail
braun
brown
rot / red
braun / brown
braun
brown
4.2 Digital mode of operation
This decoder can be controlled as a switching decoder.
However, it also offers the option to be controlled with a
locomotive address. This is particularly useful for hobby-
ists who do not have a command station with easy access
to accessories. You will find more detailed information in
chapter 6 (Expert mode).
In the digital mode of operation, you use a digital com-
mand station to control the decoder. Please read also the
following two chapters to learn how to set a digital address
and take note of fig. 2.
braun / brown
gelb / yellow
5215
gelb
yellow
Fig. 6a
z. B. / e. g.
5200
Fig. 6b
rt
bn
zu den Decodern
E
viessmann
5215
Powermodul
Braune Massebuchsen
nicht koppeln !
ge
max. 24 V~
bn
braun
brown
z. B. / e. g.
5200
7
