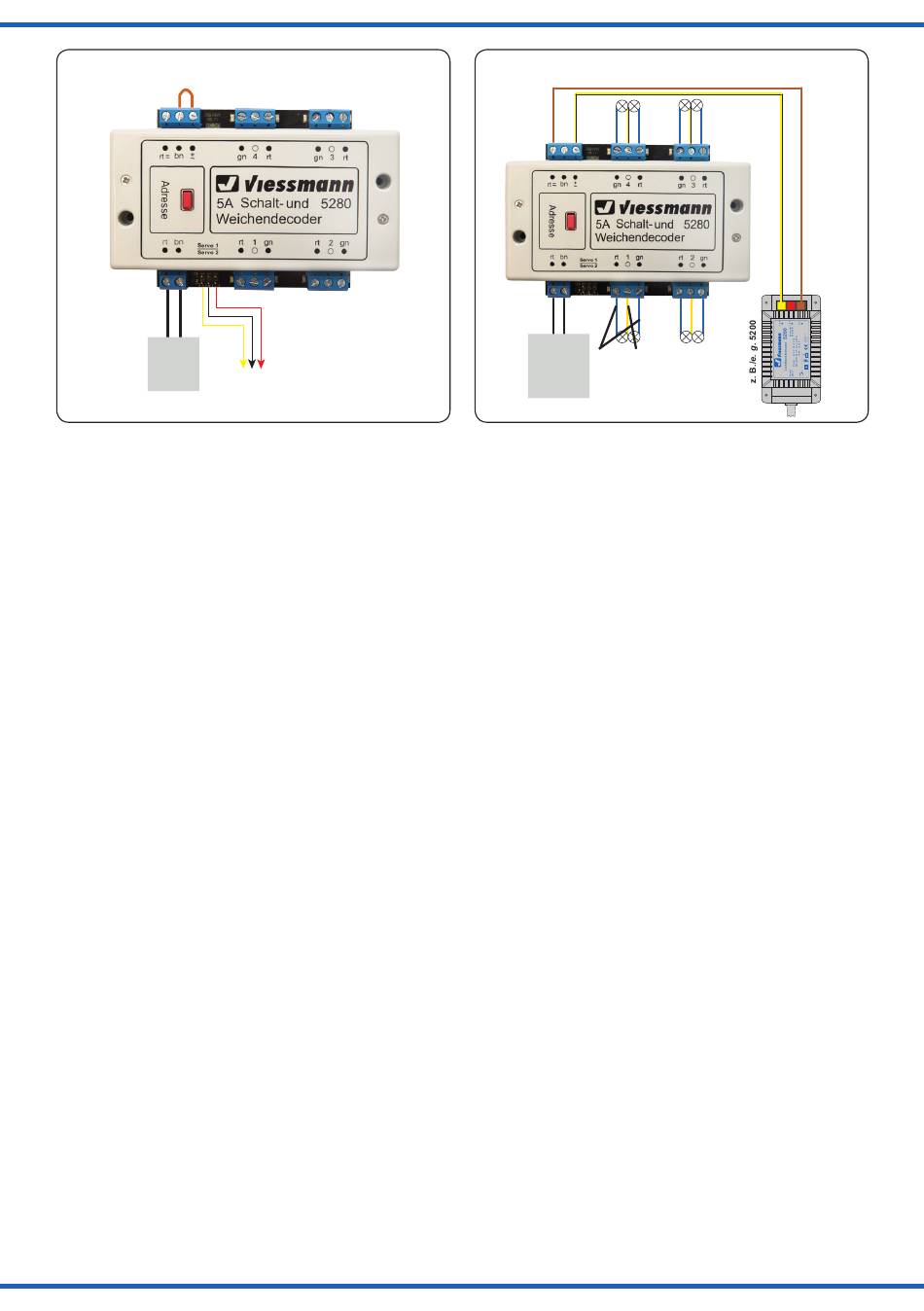

Abb. 2
Digital-
zentrale
Digital
command
station
2.3 Ansteuerung im Digitalbetrieb
Der Schalt- und Weichendecoder ist ein Multiprotokoll-
Decoder, der entweder Signale im DCC- oder im Motorola-
Format auswertet. Welches Datenformat der Decoder aus-
wertet, legen Sie bei der Einstellung der Digitaladresse fest.
Der Adressumfang ist von dem Format abhängig, mit dem
der Decoder angesteuert wird.
Motorola-Format:
DCC-Format:
Als Decoder mit 4 Schalt- und 2 Servoausgängen belegt
der Decoder standardmäßig 6 aufeinanderfolgende Adres-
sen, z. B. Adressen 1 bis 4 für die 4 Schaltausgänge 1 bis
4 (auch Hauptadresse genannt) und Adressen 5 und 6
für die Servoausgänge. Aus dieser Vierer- bzw. Sechser-
gruppierung ergibt sich das Raster für die Adressvergabe
für den Decoder. Man unterscheidet also die Zählweise
von Weichen und Decodern. Ein Decoder umfasst immer
eine Gruppe von 4 Schaltausgängen, die Servoausgänge
betrachten wir zunächst nicht. Es gilt somit die traditionelle
Aufteilung:
Ein Decoder – eine Gruppe – 4 Schaltartikel!
Wenn Sie die Programmierung der Hauptadressen mit
dem roten Taster vornehmen, erledigt der Decoder alle
Umrechnungen. Will man aber den Decoder über CVs pro-
grammieren, so muss beachtet werden, wie die Adressen
im Digitalformat dargestellt werden. Details dazu finden Sie
im Kapitel 6 (Expertenmodus).
2.3.1 Verwendung als Weichendecoder
ohne Servos
Da der Decoder 4 Schaltausgänge hat, umfasst er die Wei-
chenadressen 1 bis 4 in der ersten Gruppe, 5 bis 8 in der
zweiten Gruppe, 9 bis 12 in der dritten Gruppe usw. Dabei
ist es für das Programmieren egal, auf welcher Adresse
aus dem Viererblock Sie einen Schaltbefehl senden – die
Adressen werden immer wie oben beschrieben belegt.
Überlappungen der Adressen zwischen den Gruppen sind
nicht möglich. Die Servoausgänge können Sie bei der
Adressvergabe ignorieren, wenn sie wie in diesem Fall nicht
verwendet werden.
4
Fig. 2
2-mal Servo
320 Adressen (1020 bei entspre-
chender Zentrale)
2047 Adressen
Abb. 3
Digital-
blau
gelb
zentrale
Digital
blue
yellow
command
station
2.3 Operation in digital mode
This decoder is a multi protocol decoder supporting digital
signals in DCC and Motorola format. You determine which
type of protocol shall be supported when assigning an
address.
The address range depends on the data format.
Motorola-format:
320 addresses (1020 with appro-
priate command station)
DCC-format:
2047 addresses
As a standard this decoder requires 6 consecutive
addresses (4 for the switching outputs and 2 for the ser-
vos). These may be, for instance, address 1 – 4 for the
switching outputs 1 – 4 (also known as the main address)
and address 5 and 6 for the servos. This group of 4 resp.
6 determines the pattern for assigning addresses to this
decoder. One differentiates between the counting method
for turnouts and decoders. One decoder always comprises
a group of 4 addresses (we disregard the servo outputs for
the time being). Thus the traditional grouping of addresses
is as follows:
One decoder – one group – 4 switching items!
If you program the main address with the red push button,
the decoder internally does all the necessary computing.
However, if you want to program the decoder with CVs,
you have to bear in mind, how addresses are represented
in digital format. You will find more details in chapter 6
(Expert mode).
2.3.1 Operation as point motor decoder
without servos
As the decoder has 4 switching outputs, the possible
digital addresses are 1 – 4 for the first group, 5 – 8 for
the second group, 9 – 12 for the third group and so forth.
When programming the decoder it is immaterial to which
of the addresses of the group of four you send a switch-
ing command. The addresses will always be assigned
as described above. There may be no overlap between
addresses of different groups. In this mode you may sim-
ply ignore the servo outputs when assigning addresses.
Fig. 3
gelb
braun
yellow
brown
