Bedienungsanleitung
Operation Manual

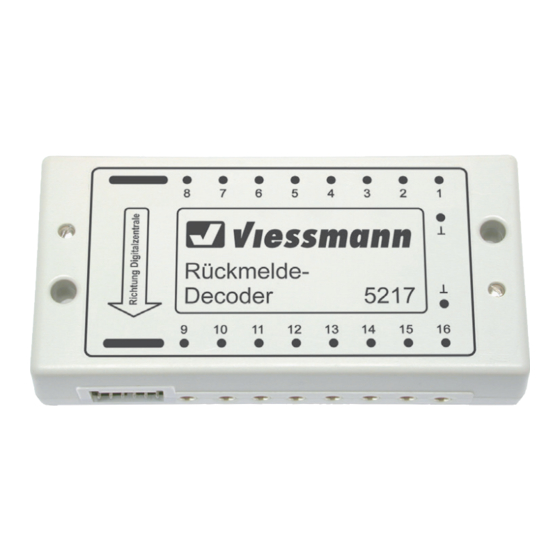

5217
Rückmeldedecoder für s88-Bus
Feedback decoder for s88-Bus
DE
1. Wichtige Hinweise .......................
2. Einleitung .....................................
3. Anschluss ....................................
4. Technische Daten ........................
EN
2
1. Important Information ..................
2
2. Introduction ..................................
3
3. Connection ..................................
3
4. Technical Data .............................
DC
DCC
MM
SEL
=
AC
3L
s88
~
Innovation,
die bewegt!
4
4
5
5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann 5217

Inhaltszusammenfassung für Viessmann 5217

  • Seite 1: Inhaltsverzeichnis

    Bedienungsanleitung Operation Manual 5217 Rückmeldedecoder für s88-Bus Feedback decoder for s88-Bus 1. Wichtige Hinweise ....... 1. Important Information ....2. Einleitung ........2. Introduction ........3. Anschluss ........3. Connection ........4. Technische Daten ......4. Technical Data ......Innovation,...

  • Seite 2: Wichtige Hinweise

    Zur Lösung dieser Probleme wurde unser Rückmeldedecoder mit Gleisbesetztmelder Art. 5233 entwickelt. Er besteht aus einem “halben” Rückmeldedecoder Art. 5217, vor dessen 8 Eingänge empfindliche elektronische Stromsensoren (mit sogenannten “Optokopplern”) geschaltet sind. An diese Stromsensoren können nun entweder die Weichenbereiche von Mittelleitergleisen (d.

  • Seite 3: Anschluss Des Decoders Am Digitalsystem

    2.3 Spezielle Hinweise für das Memory: An ein Memory von Märklin können maximal drei Art. 5217 angeschlossen werden. Diese werden mit dem Einschalten des Systems automatisch vom Memory adressiert. Die Eingänge des Rückmeldedecoders Art. 5217 sind in 2 Gruppen aufgeteilt (1 – 8 und 9 –...

  • Seite 4: Important Information

    5233. As an alternative for H0, the resistor wheel sets (40186 and 40187) from Roco can also be used. The feedback decoder item 5217 is compatible with the Märklin digital decoder s88. The 16 inputs of the decoder are qualified for...

  • Seite 5: Connection

    Märklin Interface, the Fleischmann Twin-Center, or the Uhlenbrock Intellibox. This means that one feedback decoder item 5217 (16 inputs) can be replaced by two item 5233’s with 8 inputs each. The total number of decoder inputs can be up to 496.

  • Seite 6: Benutzung Der Viessmann-Stecker

    Abb. 1 Fig. 1 von weiteren Decodern Art. 5217 oder Art. 5233 from further decoders item 5217 or item 5233 5217 zur Digitalzentrale to the digital command station Abb. 2 Fig. 2 (Eingänge 17 bis 32) (inputs 17 to 32)
  • Seite 7 (n <= 31) C1 ... C8 B1 ... B8 A1 ... A8 Abb. 5 Fig. 5 Schaltgleis Kontaktgleisstrecke switching track contact track section Schalt- kontakt, z. B. Art. von weiteren Decodern 6840 from further decoders switching contact, e. g. item 6840 5217...
  • Seite 8 Artículo para modelismo ¡No es un juguete! No recomendado para menores de 14 años! Conserva las Não é um brinquedo! Não aconselhável para menores de instrucciones de servicio! 14 anos! Conservar o manual de instruções! Viessmann Modelltechnik GmbH Bahnhofstraße 2a D - 35116 Hatzfeld-Reddighausen 98338 info@viessmann-modell.com...
