blinken weiter. Jetzt kann ein Motorola-Schaltbefehl auf
der gewünschten Adresse übertragen werden. Wenn der
Schaltbefehl erkannt wird, schaltet die Weiche erneut und
die LEDs zeigen den Schalt- bzw. Rückmeldezustand an.
So können Sie sich sofort von der Endlagenabschaltung
Ihrer Antriebe, falls vorhanden, überzeugen. Legen Sie
einfach den Antrieb von Hand um und beobachten Sie den
Wechsel der LEDs in Abhängigkeit von der Stellung.
Abb. 1
Brücke
Bridge
Digital-
zentrale
Digital
command
station
Die Brücke zwischen bn und + bewirkt, dass der Schalt-
strom aus dem Digitalsystem entnommen wird. Ohne
diese Brücke oder eine externe Versorgung funktioniert
der Decoder nicht.
2.2 Funktionsumfang
Der Viessmann Multiprotokoll Schalt- und Weichendeco-
der besitzt 4 Schaltausgänge. Jeder Ausgang kann bei
geeigneter Stromversorgung, die auch aus einem externen
Trafo bestehen kann (Abb. 3), bis zu 5 A liefern. Die Aus-
gangstransistoren schalten nach Plus.
Der Decoder versteht die Formate Märklin-Motorola und DCC
und kann die angeforderte Soll- und Ist-Stellung per RailCom
an geeignete Digitalzentralen (z. B. Viessmann Commander)
zurückmelden. Die Ausgänge sind vorgesehen zum Betrei-
ben von Weichenantrieben, Signalantrieben etc. mit Dop-
pelspulen. Natürlich lassen sich auch andere Verbraucher,
wie z. B. Glühlampen, Hausbeleuchtungen etc. betreiben.
Abb. 3 zeigt den Anschluss für individuelles Schalten aller
8 Ausgänge mit oder ohne Zufallsgenerator.
Die Ausgänge lassen sich vielfältig konfigurieren. Sie kön-
nen z. B. die Schaltzeiten einstellen, aber auch diverse
Blinkfunktionen wie z. B. einen Wechselblinker program-
mieren. Verfügbar ist auch eine intelligente Herzstückpola-
risierung. Selbst einfache Signalsteuerungen sind möglich.
Eine optionale, vielseitige Zufallssteuerung aktiviert die
Ausgänge zu zufälligen Zeitpunkten und für zufällige Dauer.
Diese Zeiten sind per CVs konfigurierbar.
Zwei unabhängige Servoausgänge, die ebenfalls konfigu-
rierbar sind, ermöglichen den Betrieb von Servos. Auch hier
kann eine Zufallssteuerung aktiviert werden.
Einen besonderen Komfort bieten die LEDs an den Schalt-
ausgängen. An diesen LEDs können Informationen über
den Schaltzustand abgelesen werden: Entweder zeigen
sie den letzten empfangenen Schaltbefehl oder – entspre-
chend den Eigenschaften des Weichenantriebs und dessen
Endlagenabschaltung – sogar dessen Stellung an.
Der Decoder ist updatefähig.

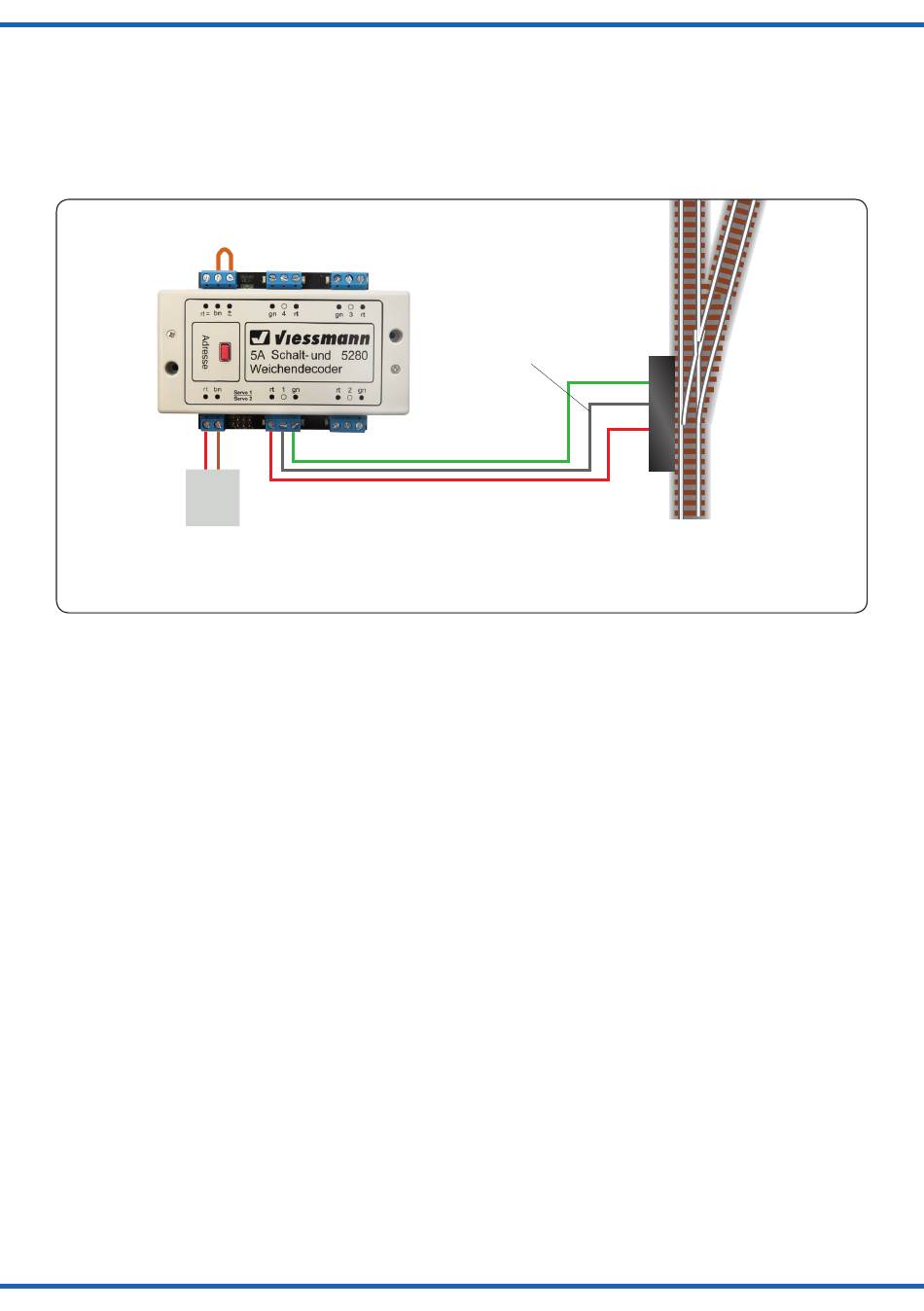

Anschluss von Weichenantrieben mit Doppelspulen
Connection of point drives with double coils
grün / green
rot / red
ly. The connected turnout switches three times and the LEDs
continue to blink. Now you can issue a Motorola command to
the desired address. If the switching command is detected,
the turnout switches once more and the LEDs indicate the
current switching status. Thus you may check the end posi-
tion of your point mechanisms, if available. Simply change
the point mechanism manually and observe the changing
LED status subject to the position of the point motor.
weiß / white
The bridge between bn and + has the effect that the de-
coder is powered by the digital track power. Without this
bridge or an external power supply the decoder will not
operate at all.
2.2 Overview of functions
The Viessmann multi protocol switching and turnout
decoder has 4 switching outputs. Each of them can sup-
port up to 5 A provided a suitable power supply is used,
which may also be an external transformer (see fig. 3).
The output transistors switch to "positive".
The decoder is suitable for DC/AC, MM and DCC and is
able to send the requested position by RailCom to cor-
responding digital command stations (e. g. Viessmann
Commander). The outputs are designed for operating
point drives, signal drives etc. with twin coils. Of course,
you may also connect other types of electric loads such
as light bulbs, lighting of buildings etc. The correct wiring
for individual switching of all 8 outputs with or without the
random generator is shown in fig. 3.
The outputs may be configured in many different ways.
You may set the switching times as well as various blink-
ing functions, for instance for alternately flashing lights. An
intelligent frog polarity control is also available. You may
even program simple signal controls. Optionally, you may
activate the random generator, which switches the outputs
arbitrarily and for varying periods. The switching periods
may be configured with CVs.
Two independent servo outputs that are also configurable
facilitate the control of servos. Here a random control can
also be activated.
The LEDs at the outputs offer some particular comfort by
providing information regarding the switching status: They
either show the last received switching command or – sub-
ject to the characteristics of the point mechanism and its
end position feedback – its current status.
The software of this decoder can be updated.
Fig. 1
