Installation dans la salle
de commande
Système intégré de charge en continu pour batteries
8. Assurez-vous que la console de commande est sous tension et vérifiez si
le voyant d'état du système intégré de charge en continu pour batteries au
niveau de l'affichage de la console de commande indique qu'il fonctionne bien.
Liste des outils et produits nécessaires pour l'installation dans la salle de
commande :
• Bloc d'alimentation
• Câble de 6,1 m
• Câble de 15,2 m
• Plaque de fixation
• Câble filtre
L'appareil peut être installé de deux manières différentes par le panneau passe-
filtres : trou pour connecteur en D à 9 broches et trou pour connecteur circulaire.
REMARQUE —Assurez-vous que le métal du connecteur du câble filtre
est bien en contact avec le panneau passe-filtres.
Trou pour connecteur en D à 9 broches
Utilisez le trou pour connecteur en D à 9 broches lorsque les trous à 9 broches du
panneau passe-filtres peuvent être employés.
1. En dehors de la salle d'examen, placez le bloc d'alimentation au sol assez
près d'une prise secteur pour que son cordon d'alimentation puisse l'atteindre
et qu'il ne se trouve pas à plus de 6,1 m du panneau passe-filtres.
2. Retirez le ruban de protection du double blocage au bas du bloc d'alimentation
et collez-le sur une surface propre.
3. Retirez la plaque de protection des 9 broches du panneau passe-filtres et
installez le câble filtre.

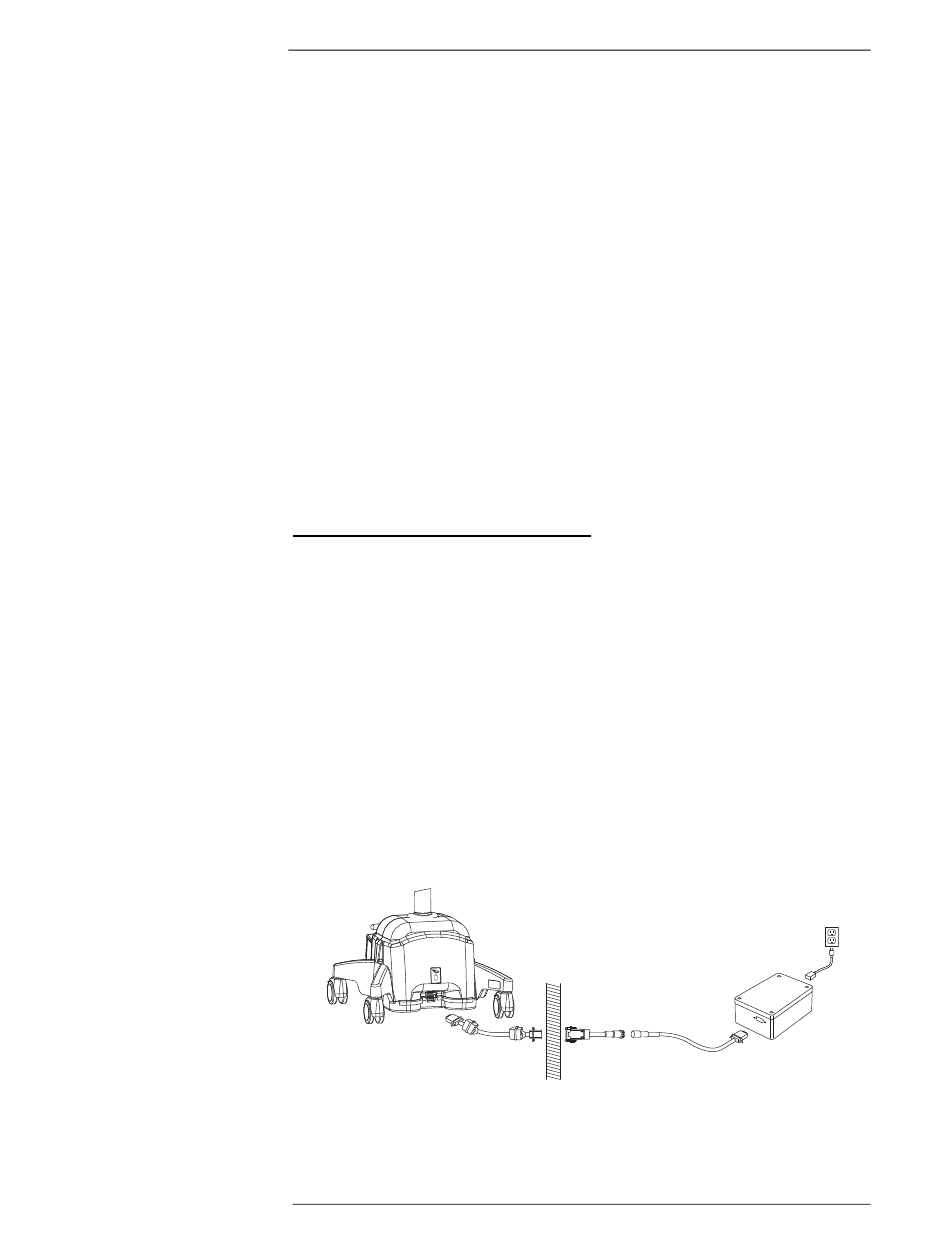

4. Acheminez le câble de 15,2 m du panneau passe-filtres vers l'unité de la salle
d'IRM.
5. Branchez le câble sur l'unité de la salle d'IRM.
6. Branchez le bloc d'alimentation.
7. Insérez la batterie dans l'unité de la salle d'IRM.
• Cordon d'alimentation
• Tournevis plat de 3 mm
• Clé de 6 mm (trou pour
connecteur en D) ou clé de
14 mm (trou circulaire)
• Perceuse avec foret de 35 mm
(trou circulaire)
• Solution de nettoyage
