MONTAGE, TRANSPORT UND LAGERUNG
Anklemmen des Kabels an der Teleskopsäule
Schritt
1.
2.
Anbringen des Monitors
Schritt
1.
2.
System- und Technisches Benutzerhandbuch Aufl. 1.5 Kick-2-Navigationsstation
Führen Sie das Monitorkabel entlang des Monitorsäulenkanals nach oben.
Setzen Sie den Kabelhalter in die entsprechende Einbuchtung in der Teleskopsäule.
①
Halten Sie den Monitorrahmen und den Monitorgriff fest und schieben Sie den Monitorgriff
auf das Ende der Monitorsäule ①.
Der Freigabeknopf klickt, wenn der Monitor sicher befestigt ist.
Öffnen Sie die Klappe an der Rückseite des Monitors ②.

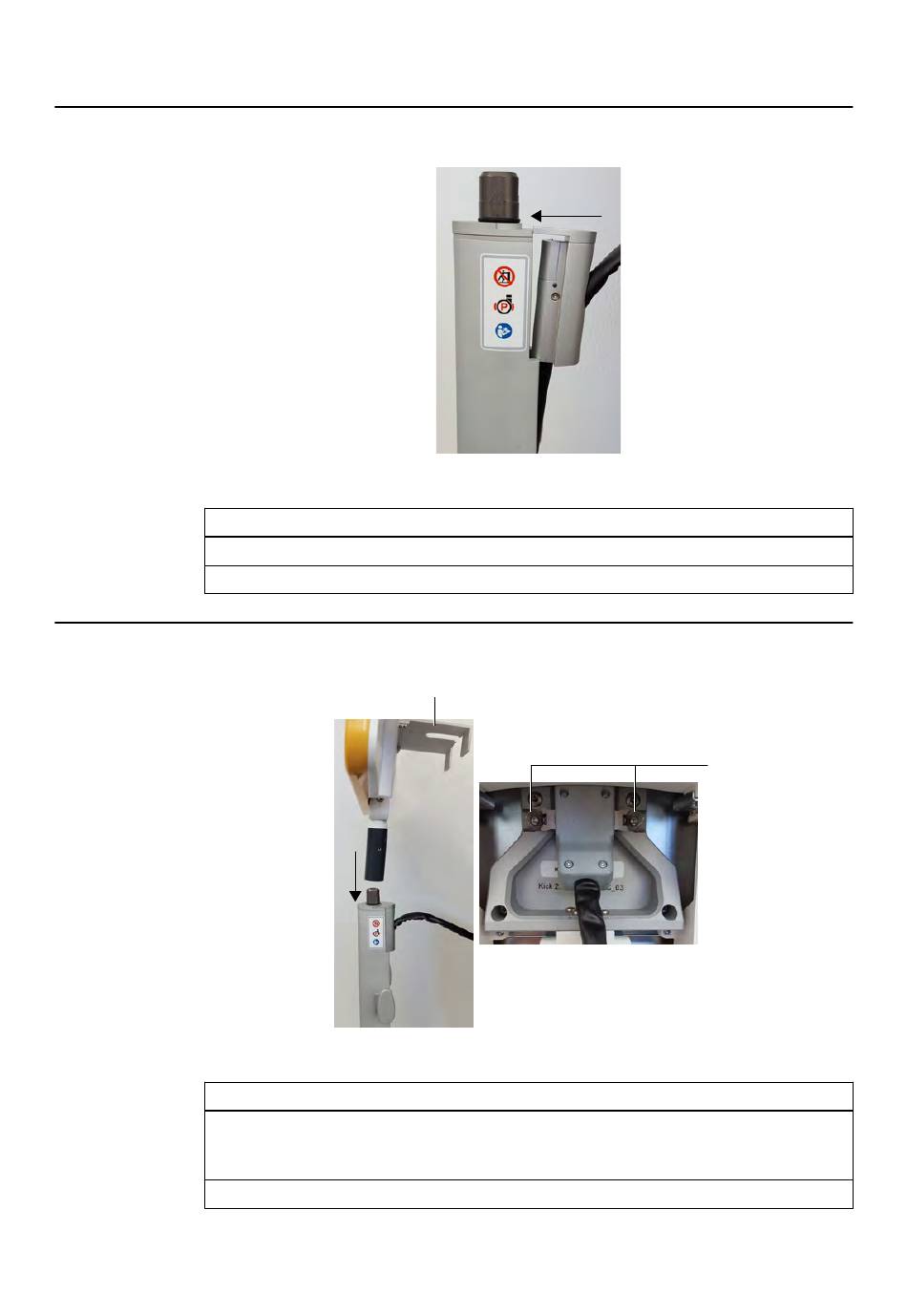

Abbildung 48
②
Abbildung 49
③
