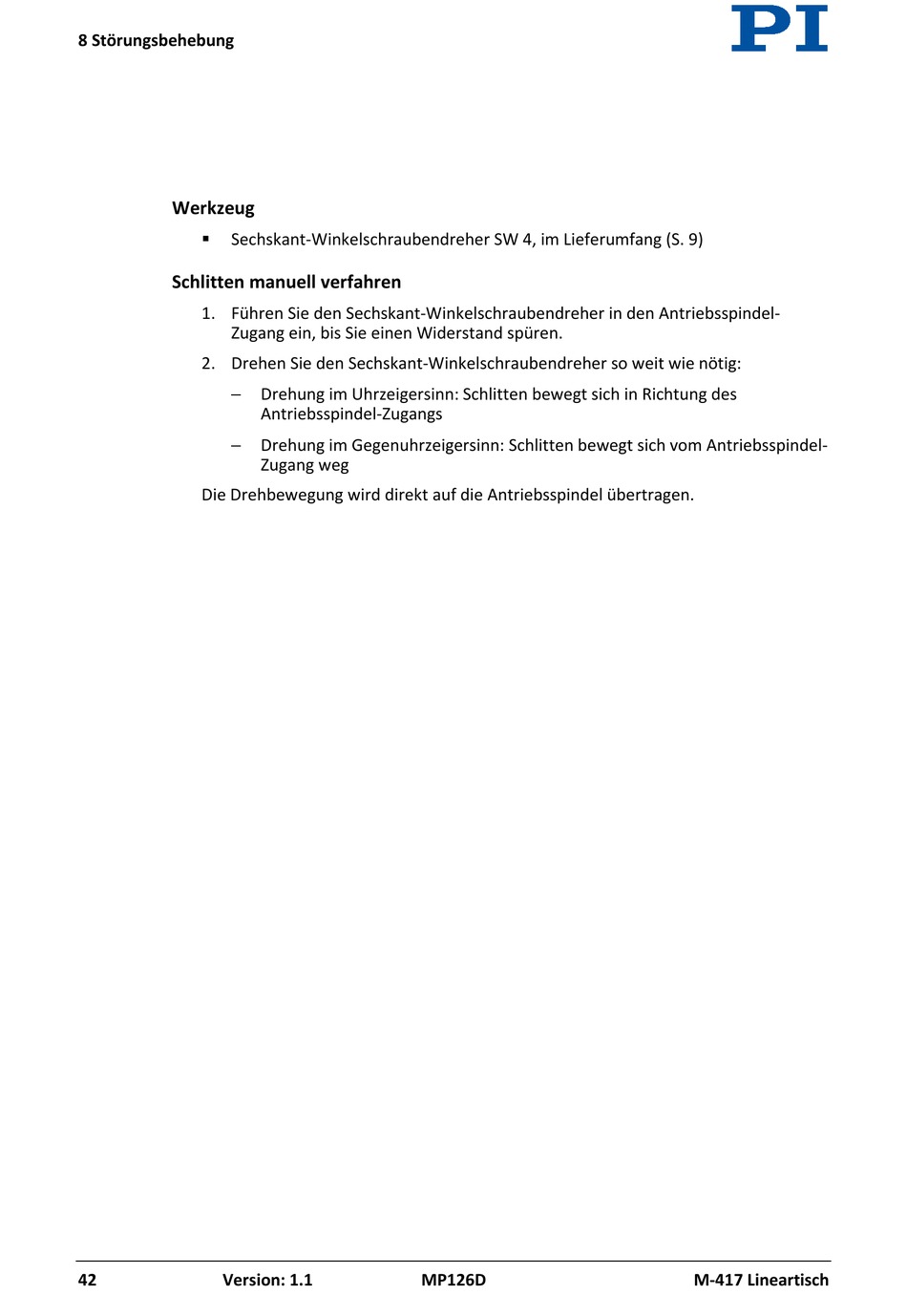

8 Störungsbehebung
Werkzeug
Sechskant-Winkelschraubendreher SW 4, im Lieferumfang (S. 9)
Schlitten manuell verfahren
1. Führen Sie den Sechskant-Winkelschraubendreher in den Antriebsspindel-
Zugang ein, bis Sie einen Widerstand spüren.
2. Drehen Sie den Sechskant-Winkelschraubendreher so weit wie nötig:
−
−
Die Drehbewegung wird direkt auf die Antriebsspindel übertragen.
42
Version: 1.1
Drehung im Uhrzeigersinn: Schlitten bewegt sich in Richtung des
Antriebsspindel-Zugangs
Drehung im Gegenuhrzeigersinn: Schlitten bewegt sich vom Antriebsspindel-
Zugang weg
MP126D
M417 Lineartisch
