5 Installation
Z­System aufbauen

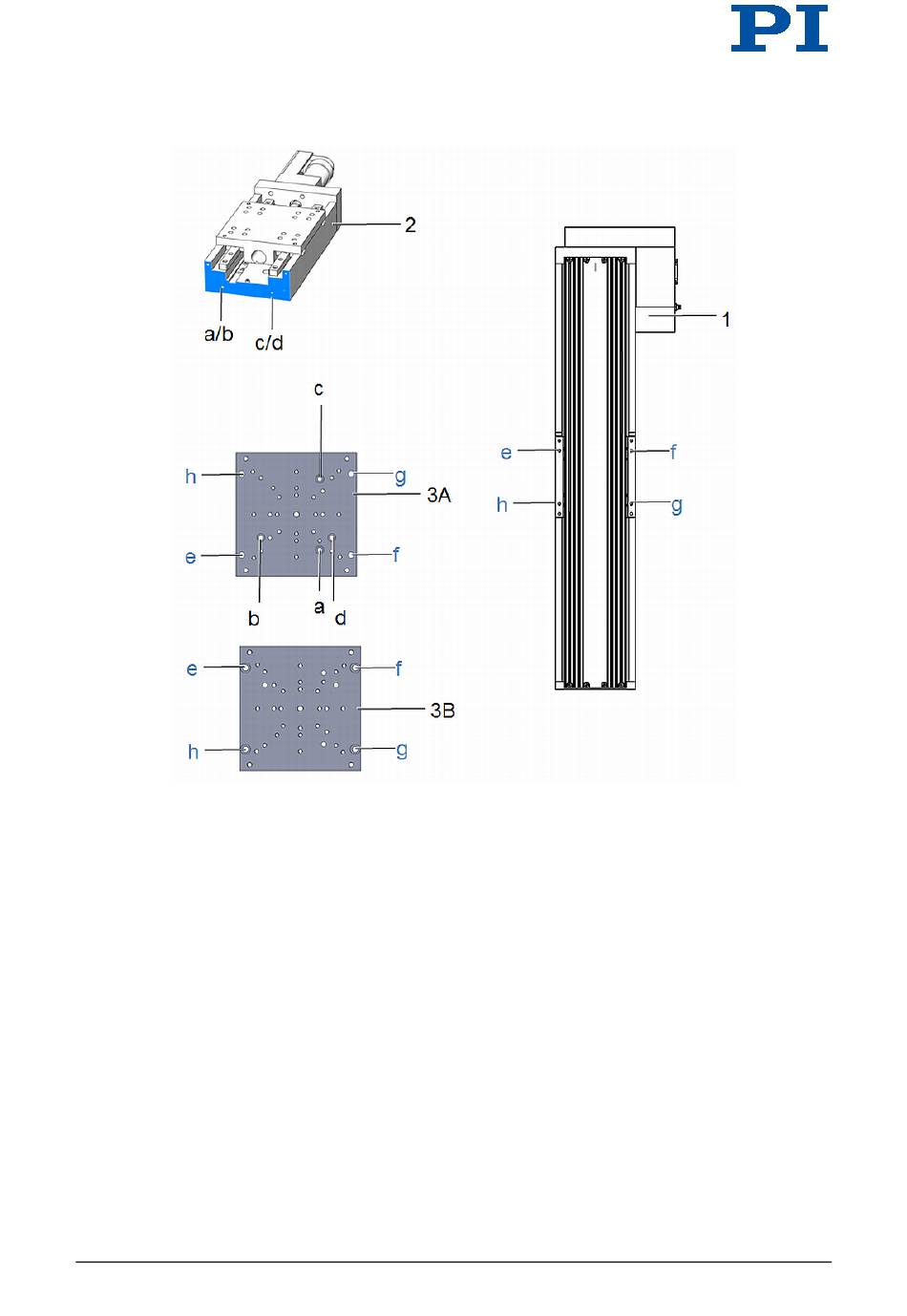

Abbildung 14: Bohrungen zur Befestigung der Z-Achse
1. Befestigen Sie den Montageadapter am oberen Lineartisch.
a) Richten Sie den Montageadapter an der Stirnseite des oberen Lineartischs
b) Drehen Sie in jede der ausgewählten Bohrungen eine Schraube M4x12 ein.
30 Version: 1.1
1 Unterer Lineartisch (M-417)
2 Oberer Lineartisch
3 Montageadapter (M-417.AP1; 3A: Unterseite, 3B: Oberseite)
a-g: Montagebohrungen:
a, c: für Längsmontage
b, d: für Quermontage
Bohrungen, die sich beim Befestigen überdecken, sind mit demselben
Buchstaben bezeichnet
aus:
−
Die Oberseite des Montageadapters zeigt zum oberen Lineartisch.
−
Für die Quermontage: Bohrungen b und d überdecken sich.
− Für die Längsmontage: Bohrungen a und c überdecken sich.
