- Seite 1 Benutzerhandbuch Verschiebetisch VT-80 1 6230-9- Bestellnr. Verschiebetisch VT-80 Bestellnr. 6230-9- 25 mm (xy montiert bei PI) 50 mm Benutzerhandbuch 75 mm Version: 00.004 Datum: 19.07.2019 100 mm 150 mm 200 mm 300 mm Einzelachse 25mm xy montiert...
- Seite 2 2 Verschiebetisch VT-80 © 2019 PI GmbH, Eschbach, Deutschland. Die Texte, Bilder und Zeichnungen dieses Handbuchs sind urheberrechtlich geschützt. PI GmbH behält insoweit sämtliche Rechte vor. Die Verwendung dieser Texte, Bilder und Zeichnungen ist nur auszugsweise und nur unter Angabe der Quelle erlaubt.
-
Seite 3: Inhaltsverzeichnis
2.2.4 Maßnahmen während des Betriebs Allgemeine Hinweise zur Inbetriebnahme 2.2.5 Maßnahmen bei der Wartung WARTUNG AUSPACKEN STÖRUNGSBEHEBUNG PRODUKTBESCHREIBUNG KUNDENDIENST Merkmale und Anwendungsbereich Modellübersicht 10. ALTGERÄT ENTSORGEN Produktansicht Sicherheitshinweise 11. EU-KONFORMITÄTSERKLÄRUNG Lieferumfang Optionales Zubehör www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... -
Seite 4: Über Dieses Dokument
• Dieses Benutzerhandbuch enthält die erforderlichen Informationen für die bestimmungsgemäße Verwendung des VT-80. Der VT-80 ist ein Laborgerät im Sinne der DIN EN 61010. Er ist für die • Grundsätzliches Wissen zu geregelten Systemen, zu Konzepten der Verwendung in Innenräumen und in einer Umgebung vorgesehen, die frei Bewegungssteuerung und zu geeigneten Sicherheitsmaßnahmen wird... -
Seite 5: Allgemeine Sicherheitshinweise
Halten Sie dieses Benutzerhandbuch ständig am VT-80 verfügbar. können die Anwendung beeinflussen. Wenn das Benutzerhandbuch verloren geht oder unbrauchbar wird, • Stellen Sie den VT-80 so auf, dass die Anwendung nicht durch die wenden Sie sich an unseren Kundendienst (siehe Kap.9). abgegebene Wärme beeinträchtigt wird. •... -
Seite 6: Maßnahmen Bei Der Inbetriebnahme
Ihre Anwendung kann durch unkontrollierte Schwingung des VT-80 • beschädigt werden. Typische Anzeichen für Schwingungen sind Geräusche Falls während des Betriebs des VT-80 Geräusche auftreten, prüfen Sie während des Betriebs des VT-80. die Einstellungen für die Regelparameter Ihres Controllers. •... -
Seite 7: Auspacken
Katalog enthalten sind. Alle hiervon abweichende Besonderheiten, speziell besondere Kundenwünsche, 300 mm werden in einer zusätzlichen Dokumentation in Form von "Technical Notes" dem Benutzerhandbuch beigelegt. Einzelachse 25mm xy montiert www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... -

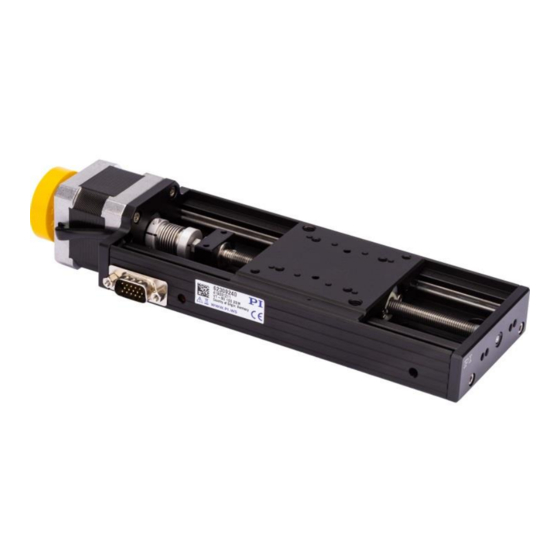

Seite 8: Produktansicht
8 Verschiebetisch VT-80 Produktansicht Keine Stecker lösen oder verbinden, die unter Spannung stehen. WARNUNG Einzugsgefahr durch rotierende Teile, wie Kupplung und Kugelumlaufspindel WARNUNG Durch bewegliche Schieber Verklemmungs- oder Quetschgefahr an den abgebildeten Stellen. WARNUNG Sicherheitshinweise Es wird empfohlen, dass das gesamte Personal, das mit... -
Seite 9: Technische Ausstattung
6400 holding-torque max.continues speed 4370 inertia 5.7 E-6 @nom.torque weight 0.24 inertia 1.7E-6 continues torque rotary encoder RE-010 RS422 2-channel + index encoder increments (quad-counts) 2000 www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... - Seite 10 10 Verschiebetisch VT-80 4.7.3 Endschalter Mechanical Limit-Switches 2SM Motor HD15 Motor Pinout with Mechanical Sensors HD15m Function Motor Phase A+ max. Voltage (resistive load) Motor Phase A- max. Current (resistive load) Contact Type normal closed Operations >5x10 Motor Phase B+ Operating Temperature °C...
-
Seite 11: Technische Daten
Verschiebetisch VT-80 11 DC-Varianten 4.7.5 Technische Daten www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... -
Seite 12: Umgebungsbedingungen
12 Verschiebetisch VT-80 Umgebungsbedingungen SM-Varianten Nur zur Verwendung in Innenräumen. • Der VT-80 wurde bei einer Umgebungstemperatur von 20 °C (+/- 3 °C) kalibriert. • Die zulässige Betriebstemperatur liegt zwischen + 5 °C und + 40 °C. • Die zulässige relative Luftfeuchte liegt zwischen 20% und 80%. -
Seite 13: Installation
Schrauben DIN912 und Zylinderstifte DIN6325 Toleranzfeld m6 Anzugsdrehmomente der zu verwendeten Montageschrauben sollten nicht größer als folgende Werte sein: • M3 DIN912 1,5Nm • M4 DIN912 2,0Nm • M5 DIN912 2,5Nm • M6 DIN912 3,0Nm www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... -
Seite 14: Last Befestigen
Wählen Montageposition dass vorhandenen 1. Verschieben Sie die bewegte Plattform des VT-80 per Hand in die Befestigungsbohrungen im Schieber des VT-80 für das zu befestigende Mittelstellung, bis alle für die Montage vorgesehenen Senkbohrungen im Zusatzteil verwendet werden können. Grundkörper zugänglich sind (siehe Abbildung folgend). -
Seite 15: Inbetriebnahme
Steuerungen in Betrieb zu nehmen. werden. Die verwendeten Schrauben dürfen keinen Fall tiefer als 5 mm in die Schieberplatte geschraubt werden. Der Versteller kann beschädigt werden und die Garantieleistung erlischt. AB-65 Z-Winkel befestigen www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... -
Seite 16: Wartung
Führen Sie nach 500 Einsatzstunden oder spätestens nach 1 Jahr eine Wartungsfahrt über den gesamten Stellweg durch, damit sich das Wenden Sie sich bei Fragen und Bestellungen an Ihre PI miCos-Vertretung vorhandene Schmiermittel gleichmäßig auf den Führungen verteilt. oder schreiben Sie uns eine E-Mail (info@pi.de). -
Seite 17: Altgerät Entsorgen
Sicherheit: EN 61010-1:2010 sofern es nach dem 13. August 2005 in Verkehr gebracht wurde. DIN EN ISO 12100:2010 RoHS: EN 50581:2012 Falls Sie ein solches Altgerät von PI besitzen, können Sie es versandkostenfrei an folgende Adresse senden: PI GmbH Freiburger Straße 30 D-79427 Eschbach (http://www.pi.de)
