5 Installation
5. Überprüfen Sie den spielfreien Sitz des Lineartischs auf der Unterlage.
Lineartisch an Bohrungen Ø 6,6 mm befestigen
1. Entfernen Sie die Schutzabdeckung:

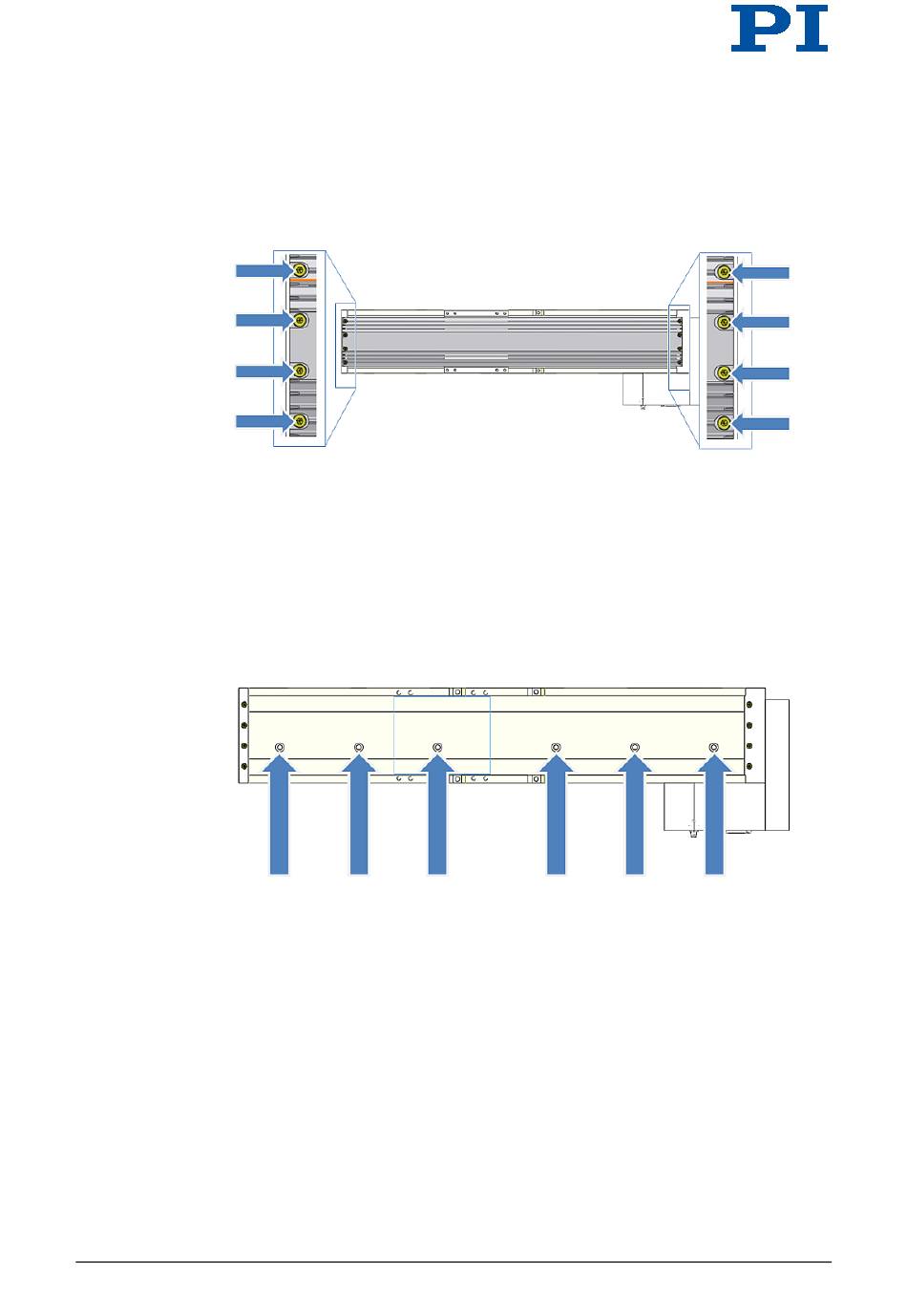

Abbildung 5: Lage der Schrauben für die Befestigung der Schutzabdeckung
a) Lösen Sie die acht Befestigungsschrauben M4x8, mit denen die
b) Entfernen Sie die gelösten Schrauben.
c) Nehmen Sie die Schutzabdeckung ab.
2. Wenn nötig, machen Sie die Montagebohrungen Ø 6,6 mm im Grundkörper des
Lineartischs durch manuelles Verfahren des Schlittens (S. 41) zugänglich.
Abbildung 6: Lage der Montagebohrungen Ø 6,6 mm im Grundkörper des Lineartischs
3. Richten Sie den Lineartisch so auf der Unterlage aus, dass sich die
entsprechenden Montagebohrungen in Lineartisch und Unterlage überdecken.
4. Drehen Sie die Schrauben an allen Montagebohrungen ein.
5. Stellen Sie sicher, dass die Schraubenköpfe vollständig abgesenkt sind.
6. Überprüfen Sie den spielfreien Sitz des Lineartischs auf der Unterlage.
7. Befestigen Sie die Schutzabdeckung am Lineartisch:
a) Setzen Sie die Schutzabdeckung so auf den Grundkörper des Lineartischs,
b) Drehen Sie die acht Schrauben M4x8 vollständig ein.
c) Überprüfen Sie den spielfreien Sitz der Schutzabdeckung.
18 Version: 1.1
Schutzabdeckung am M-417 befestigt ist (siehe Abbildung).
(Schutzabdeckung entfernt, Schlitten angedeutet)
dass sich die entsprechenden Bohrungen überdecken.
