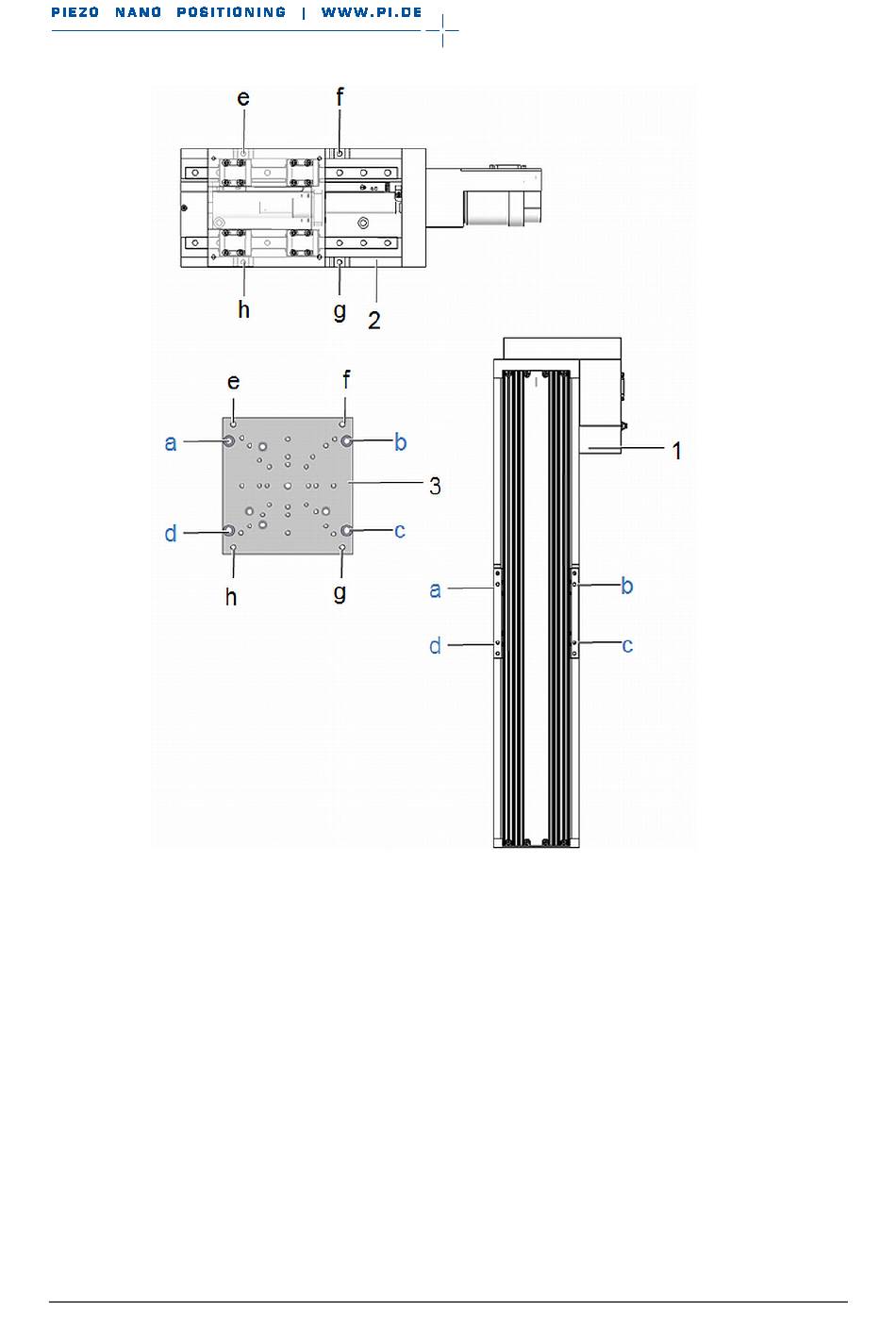

Abbildung 11: XY-System aufbauen
1. Befestigen Sie den Montageadapter auf dem Schlitten des unteren Lineartischs
(M-417) gemäß den Anweisungen in „Last mit Montageadapter befestigen"
(S. 22).
2. Wenn nötig: Machen Sie die benötigten Montagebohrungen im Grundkörper
des oberen Lineartischs zugänglich. Mögliche Maßnahmen:
−
−
M­417 Lineartisch
1 Unterer Lineartisch (M-417)
2 Oberer Lineartisch (Plattform halbtransparent dargestellt)
3 Montageadapter M-417.AP1
a-h: Montagebohrungen:
Bohrungen, die sich beim Befestigen überdecken, sind mit demselben
Buchstaben bezeichnet
Vorübergehende Inbetriebnahme des oberen Lineartischs und
Kommandieren der Plattform an eine geeignete Position
Wenn möglich: Manuelles Verfahren der Plattform des oberen Lineartischs
(siehe Handbuch des oberen Lineartischs)
MP126D
5 Installation
