Geeignetes Werkzeug zur Befestigung der Schrauben

Montageadapter auf dem Schlitten befestigen

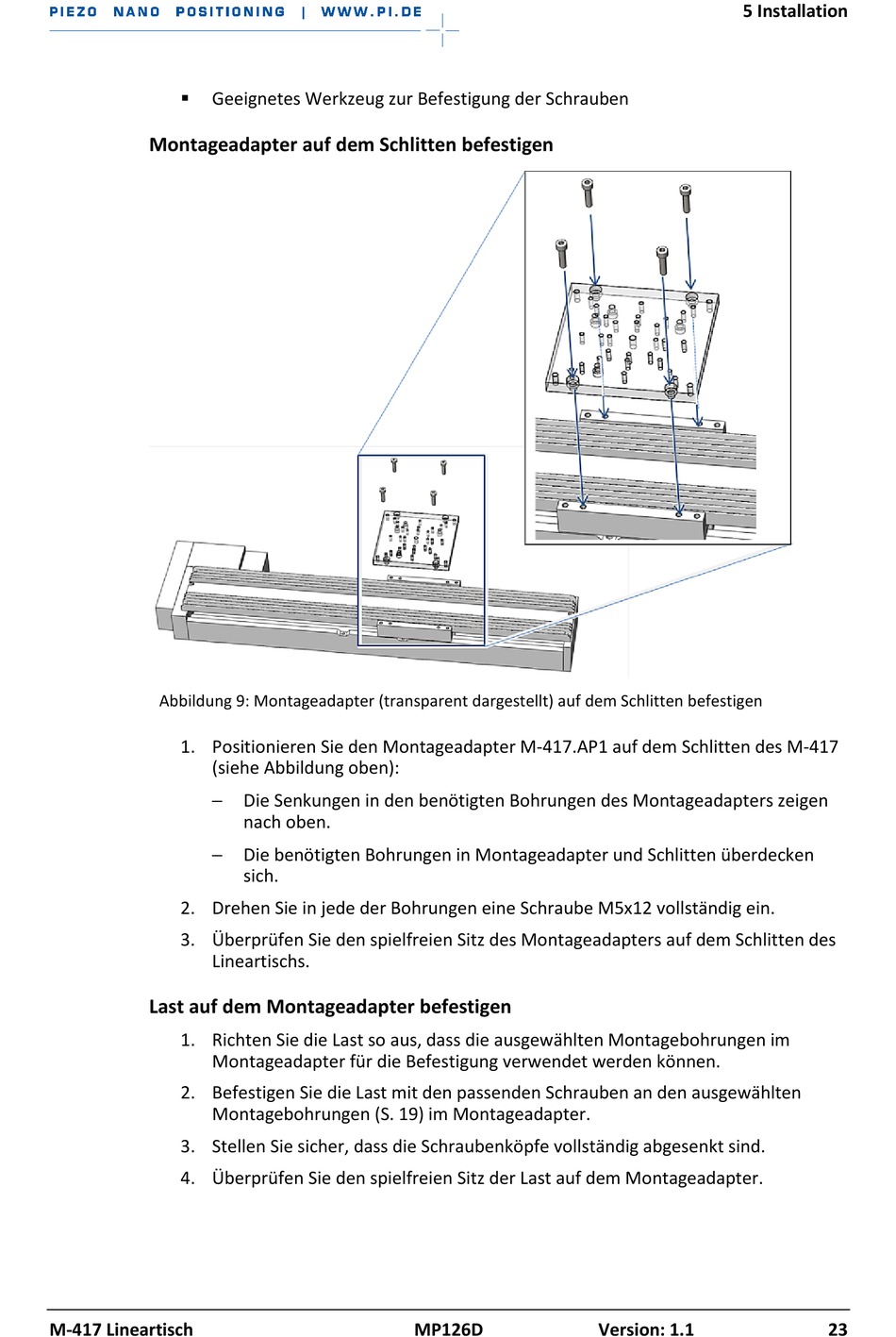

Abbildung 9: Montageadapter (transparent dargestellt) auf dem Schlitten befestigen
1. Positionieren Sie den Montageadapter M-417.AP1 auf dem Schlitten des M-417
(siehe Abbildung oben):
−
−
2. Drehen Sie in jede der Bohrungen eine Schraube M5x12 vollständig ein.
3. Überprüfen Sie den spielfreien Sitz des Montageadapters auf dem Schlitten des
Lineartischs.
Last auf dem Montageadapter befestigen
1. Richten Sie die Last so aus, dass die ausgewählten Montagebohrungen im
Montageadapter für die Befestigung verwendet werden können.
2. Befestigen Sie die Last mit den passenden Schrauben an den ausgewählten
Montagebohrungen (S. 19) im Montageadapter.
3. Stellen Sie sicher, dass die Schraubenköpfe vollständig abgesenkt sind.
4. Überprüfen Sie den spielfreien Sitz der Last auf dem Montageadapter.
M­417 Lineartisch
Die Senkungen in den benötigten Bohrungen des Montageadapters zeigen
nach oben.
Die benötigten Bohrungen in Montageadapter und Schlitten überdecken
sich.
