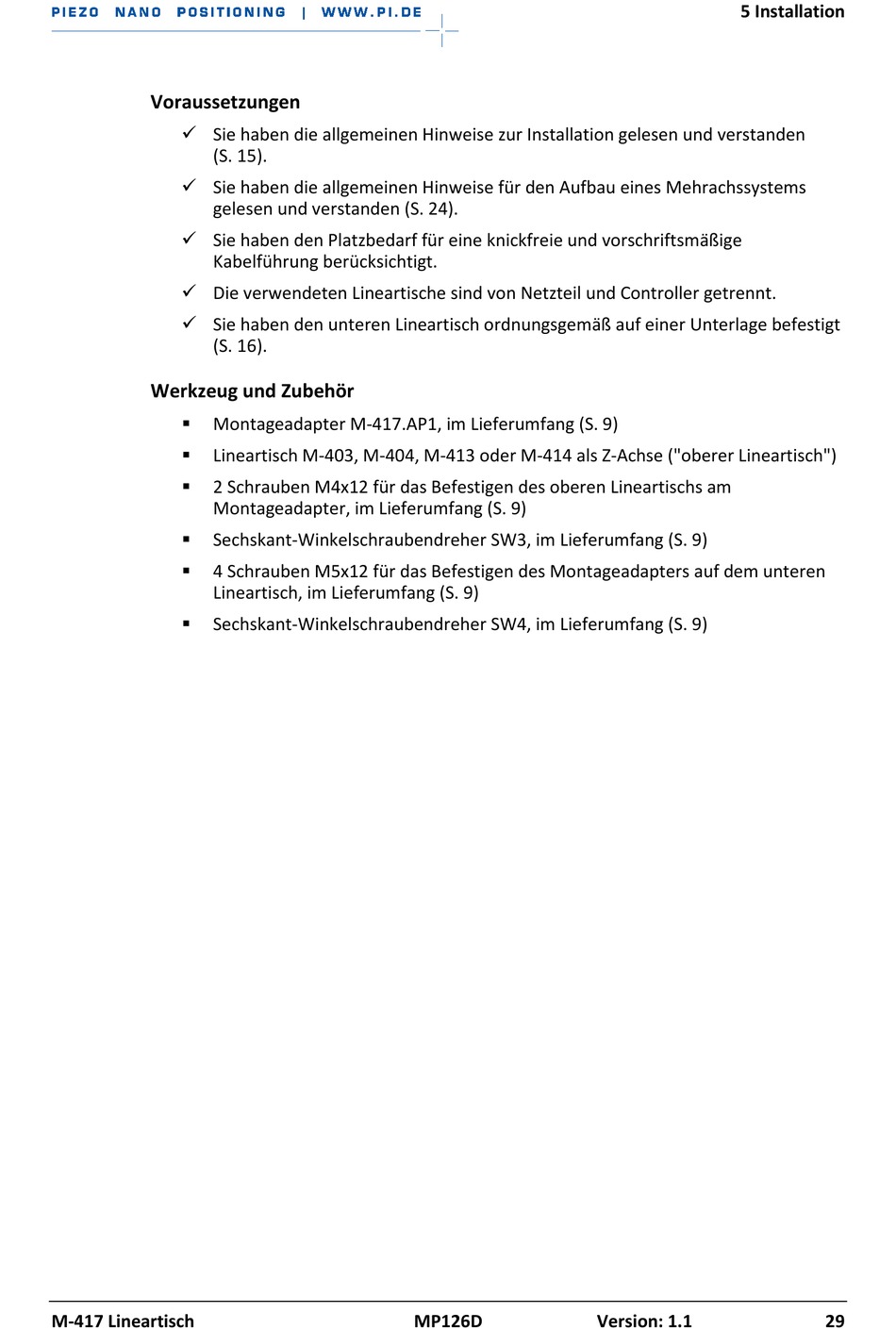

Voraussetzungen
 Sie haben die allgemeinen Hinweise zur Installation gelesen und verstanden
(S. 15).
 Sie haben die allgemeinen Hinweise für den Aufbau eines Mehrachssystems
gelesen und verstanden (S. 24).
 Sie haben den Platzbedarf für eine knickfreie und vorschriftsmäßige
Kabelführung berücksichtigt.
 Die verwendeten Lineartische sind von Netzteil und Controller getrennt.
 Sie haben den unteren Lineartisch ordnungsgemäß auf einer Unterlage befestigt
(S. 16).
Werkzeug und Zubehör
Montageadapter M-417.AP1, im Lieferumfang (S. 9)

Lineartisch M-403, M-404, M-413 oder M-414 als Z-Achse ("oberer Lineartisch")

2 Schrauben M4x12 für das Befestigen des oberen Lineartischs am

Montageadapter, im Lieferumfang (S. 9)
Sechskant-Winkelschraubendreher SW3, im Lieferumfang (S. 9)

4 Schrauben M5x12 für das Befestigen des Montageadapters auf dem unteren

Lineartisch, im Lieferumfang (S. 9)
Sechskant-Winkelschraubendreher SW4, im Lieferumfang (S. 9)

