2.3

Aufbau

Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

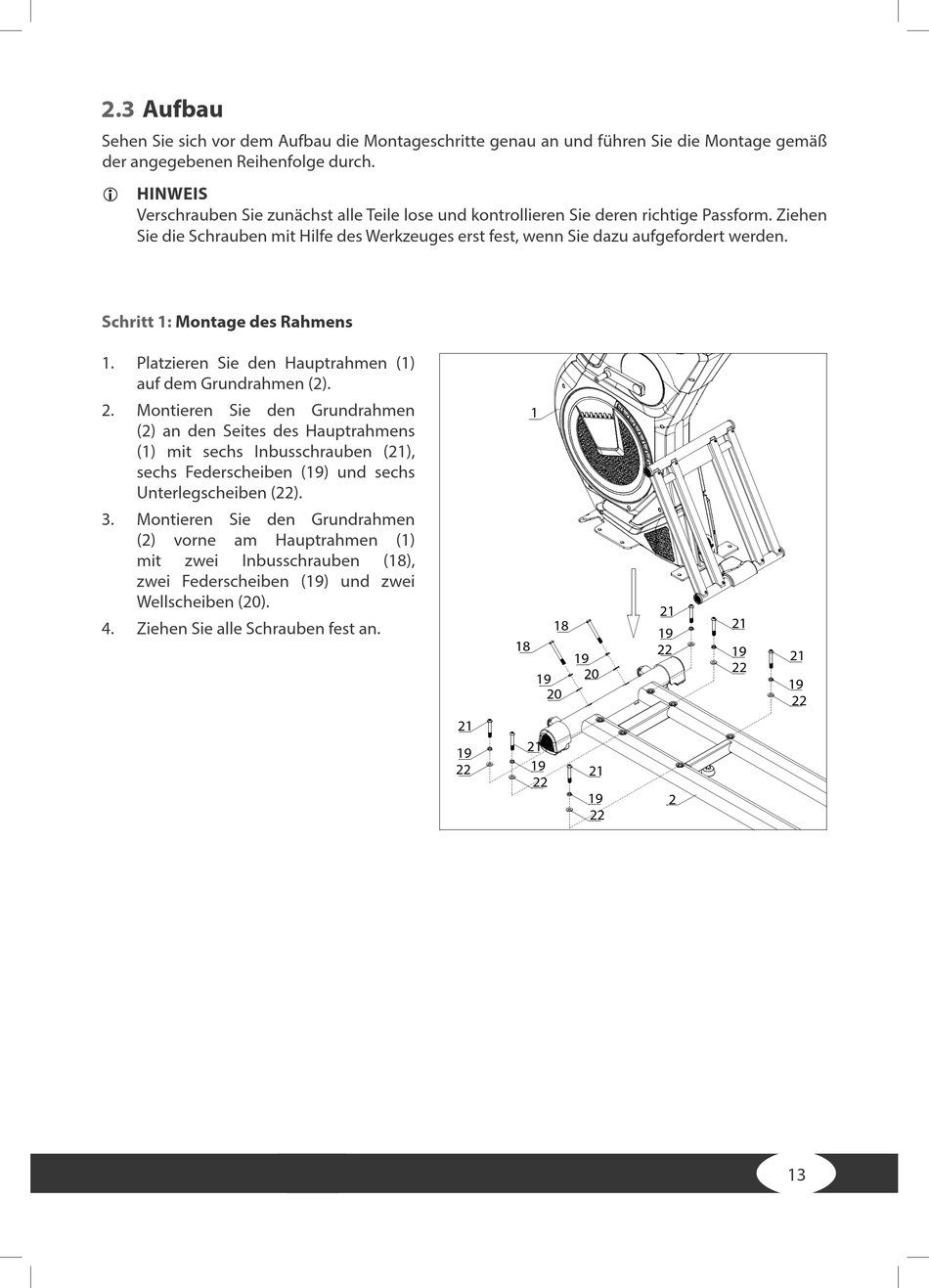

Schritt 1: Montage des Rahmens
1. Platzieren Sie den Hauptrahmen (1)
auf dem Grundrahmen (2).
2. Montieren Sie den Grundrahmen
(2) an den Seites des Hauptrahmens
(1) mit sechs Inbusschrauben (21),
sechs Federscheiben (19) und sechs
Unterlegscheiben (22).
3. Montieren Sie den Grundrahmen
(2) vorne am Hauptrahmen (1)
mit zwei Inbusschrauben
zwei Federscheiben (19) und zwei
Wellscheiben (20).
4. Ziehen Sie alle Schrauben fest an.
1
(18),
18
18
19
20
21
21
19
19
22
22
21
21
19
22
19
19
22
20
21
19
2
22
21
19
22
