Aufbau
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

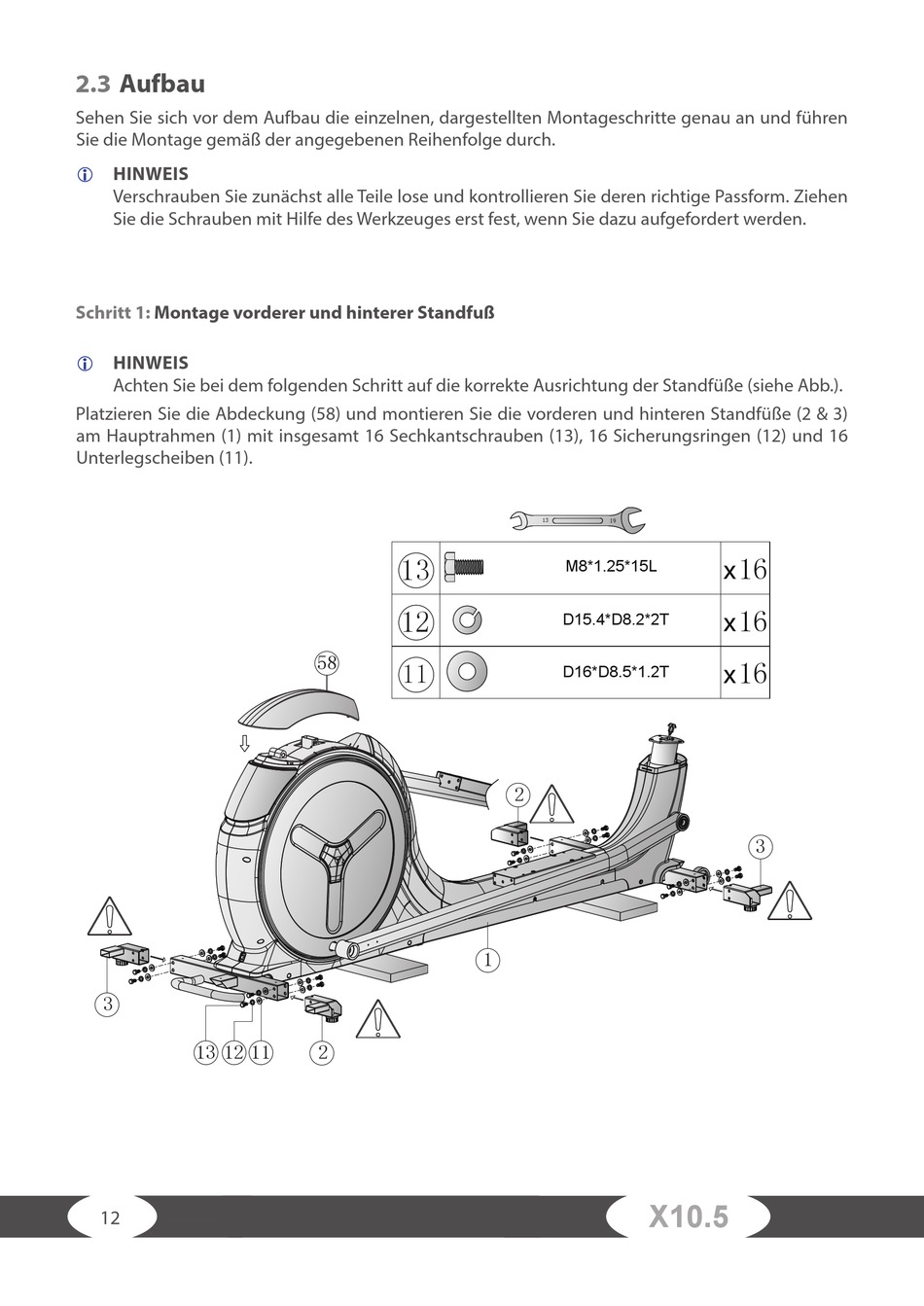

Schritt 1:
Montage vorderer und hinterer Standfuß
HINWEIS
L
Achten Sie bei dem folgenden Schritt auf die korrekte Ausrichtung der Standfüße (siehe Abb.).
Platzieren Sie die Abdeckung (58) und montieren Sie die vorderen und hinteren Standfüße (2 & 3)
am Hauptrahmen (1) mit insgesamt 16 Sechkantschrauben (13), 16 Sicherungsringen (12) und 16
Unterlegscheiben (11).
3
13
12
12
13
12
58
11
11
2
13
19
M8*1.25*15L
D15.4*D8.2*2T
D16*D8.5*1.2T
2
1
X10.5
x16
x16
x16
