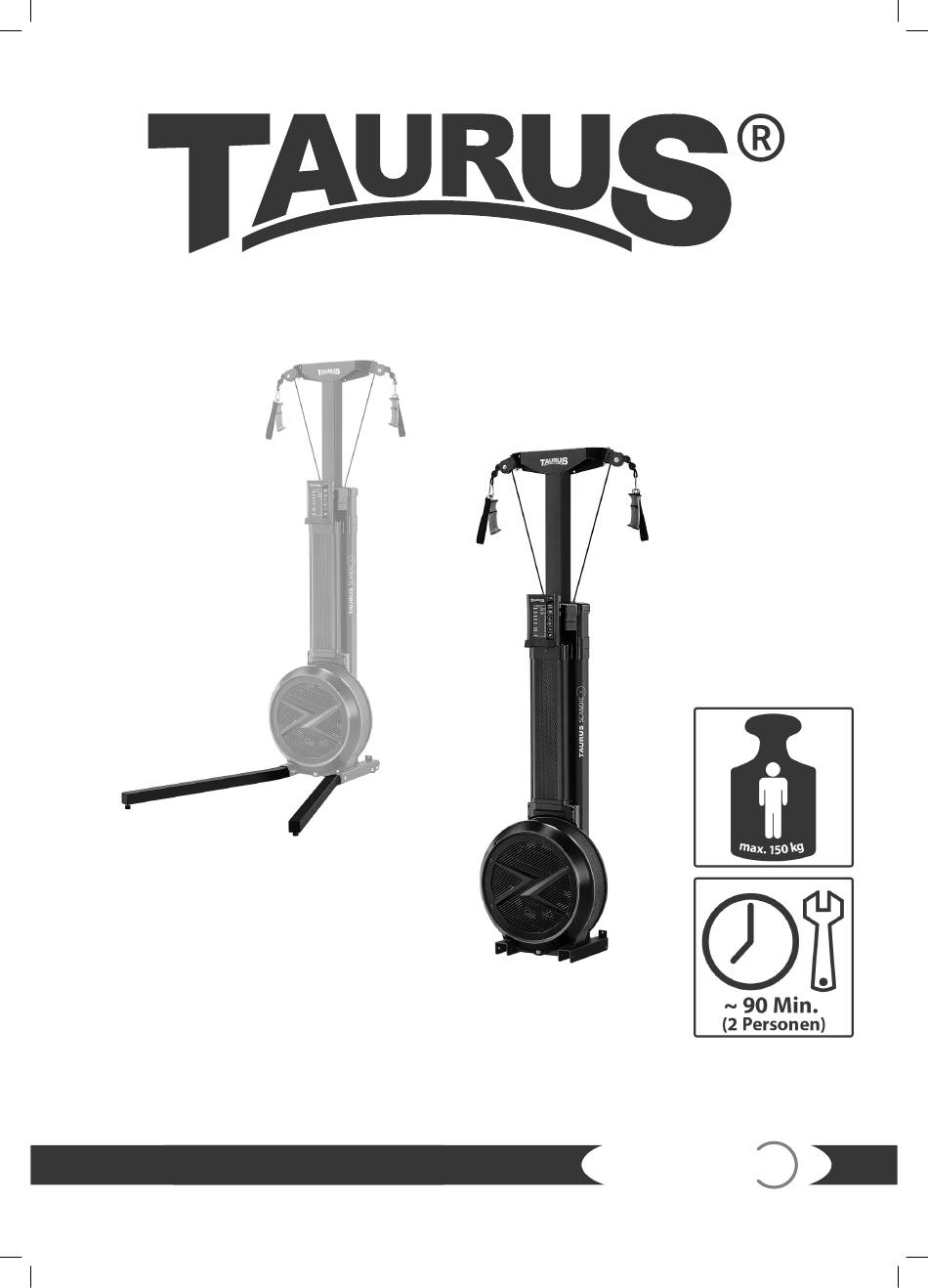

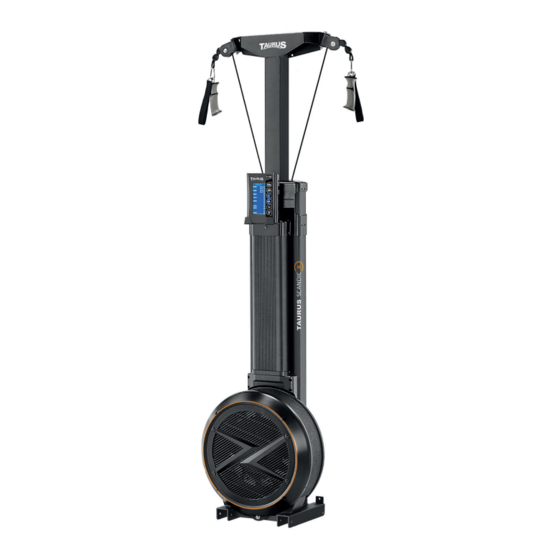

- Seite 1 Montage- und Bedienungsanleitung TF-SCANDIC-X-STAND TF-SCANDIC-X TFSCANDICX.01.01 SCANDIC TF-SCANDIC-X...
- Seite 2 SCANDIC...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN 1.1 Technische Daten 1.2 Persönliche Sicherheit 1.3 Elektrische Sicherheit 1.4 Aufstellort MONTAGE 2.1 Allgemeine Hinweise 2.2 Lieferumfang 2.3 Lieferumfang der Standfüße (optional) 2.4 Aufbau 2.5 Anbau der Standfüße (optional) BEDIENUNGSANLEITUNG 3.1 Konsolenanzeige 3.2 Tastenfunktionen 3.3 Einschalten der Konsole 3.4 Programme 3.4.1 QUICK-START 3.4.2 Intervallprogramme... - Seite 4 ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG 9.1 Seriennummer und Modellbezeichnung 9.2 Teileliste 9.3 Explosionszeichnung GARANTIE KONTAKT SCANDIC...
-
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke TAURUS® entschieden haben. TAURUS® bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei TAURUS® Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit... -
Seite 6: Zu Dieser Anleitung
ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden. -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Trainingszeit in min Trainingsstrecke in m Kalorienverbrauch in kcal Herzfrequenz (nur mit Verwendung eines Brustgurtes) Schläge pro Minute und gesamt Watt Trainingsprogramme insgesamt: Quick-Start Programm: Zielprogramme (Zeit, Strecke, Kalorien, Herzfrequenz (4), Watt): Intervallprogramme: (1 davon benutzerdefiniert) Widerstandsstufen:... -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit ⚠ GEFAHR Um die Gefahr eines Elektroschocks zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Montage
MONTAGE Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. VORSICHT ⚠... -
Seite 11: Lieferumfang
Lieferumfang Der Packungsinhalt besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 12: Lieferumfang Der Standfüße (Optional)
Lieferumfang der Standfüße (optional) SCANDIC... -
Seite 13: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. - Seite 14 Schritt 2: Montage des Vertikalträgers 1. Ziehen Sie die beiden Seilzüge (009) heraus und hängen Sie sie über den Hauptrahmen (siehe Abbildung). 2. Schieben Sie den Vertikalträger (005) auf die zwei Schrauben (392A) des Hauptrahmens (004). 3. Fixieren Sie die zwei Schrauben (392A) mit zwei Unterlegscheiben (416) und zwei Muttern (213) an der Rückseite des Vertikalträgers (005) mit dem beigelegten Werkzeug.
- Seite 15 Schritt 3: Montage der Rollenhalterungen 1. Montieren Sie die Rollenhalterungen (026) an dem Vertikalträger (005) mit zwei Schrauben (373B), vier Unterlegscheiben (416) und zwei Muttern (213) mit dem beigelegten Werkzeug. 2. Befestigen Sie die zwei Handgriffe (123) oder die zwei Griffschlaufen (033) an den Karabinerhaken (025).
- Seite 16 Schritt 4: Montage der Abdeckungen 1. Montieren Sie die Abdeckung B (158B) und die Abdeckung C (158C) an dem Hauptrahmen (004) und dem Vertikalträger (005) mit insgesamt acht Schrauben (509) mit dem beigelegten Werkzeug. 2. Stellen Sie sicher, dass die Abdeckungen korrekt ineinandergreifen (siehe Abbildung). SCANDIC...
- Seite 17 Schritt 5: Montage der Wandhalterung 1. Bohren Sie mit einem Steinbohrer vier Löcher mit einem Durchmesser von 7,9 mm in die Wand, an der Sie den Skitrainer montieren wollen (das entsprechende Werkzeug ist nicht im Lieferumfang enthalten). HINWEIS Achten Sie darauf, dass die Wand eben und gerade ist. 2.
- Seite 18 Schritt 6: Anbringen des Skitrainers an der Wandhalterung 1. Befestigen Sie den Skitrainer an den Wandhalterungen (034) mit insgesamt zwei Schrauben (362), vier Unterlegscheiben (416) und zwei Muttern (213) mit dem beigelegten Werkzeug. 2. Ziehen Sie nun sämtliche Schrauben mit dem beigelegten Werkzeug fest an. 3.
-
Seite 19: Anbau Der Standfüße (Optional)
Anbau der Standfüße (optional) HINWEIS Bei den Standfüßen zu dem Gerät handelt es sich um optional erwerbliches Zubehör. Schritt 1: Freifläche Stellen Sie sicher dass um das Gerät eine Freifläche von 2 x 2,5 Meter besteht während Sie den Aufbau vornehmen. Schritt 2: Öffnen des Kartons und Lieferumfang 1. - Seite 20 Schritt 3: Montage der Standfüße 1. Montieren Sie die zwei Standfüße (001A) und (001B) am Hauptrahmen (004) mit insgesamt acht Unterlegscheiben (475), vier Muttern (214) und vier Schrauben (355B) mit dem beigelegten Werkzeug. 2. Montieren Sie die vier Schrauben (368) und vier Unterlegscheiben (416) mit dem beigelegten Werkzeug.
-
Seite 21: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige Anzeige Beschreibung TIME Anzeige der noch ausbleibende oder noch bereits verstrichene (Zeit) Trainingszeit. -
Seite 22: Tastenfunktionen
PULSE (Herzfrequenz) Anzeige der aktuellen Herzfrequenz (Anzeigebereich: Display range: 0-30~230Bpm) HINWEIS Diese Funktion ist nur mithilfe eines Brustgurtes möglich! WATTS (Watt) Anzeige der aktuellen Leistung in Watt (Anzeigebereich: 0 ~ 999) Tastenfunktionen Taste Funktion INTERVAL PROGRAM Mit dieser Taste gelangen Sie direkt zu den Intervallprogrammen. TARGET PROGRAM Mit dieser Taste gelangen Sie direkt zu den Zielprogrammen. -
Seite 23: Programme
Programme 3.4.1 QUICK-START 1. Um das Quick-Start-Programm zu starten, drücken Sie im Hauptmenü die START/STOP Taste. 2. Um das Training zu beenden, drücken Sie erneut die START/STOP Taste. Die gesammelten Trainingsdaten werden angezeigt 3. Um in das Hauptmenü zurückzukehren, drücken Sie die START/STOP Taste ein weiteres Mal. -
Seite 24: Intervallprogramme
3.4.2 Intervallprogramme Sie können zwischen drei Intervallprogrammen wählen: 20/10 - 20-sekündige Belastung, 10-sekündige Pause (8 Wiederholungen) 10/20 - 10-sekündige Belastung, 20-sekündige Pause (8 Wiederholungen) CUSTOMER - benutzerdefiniertes Programm 1. Wählen Sie im Hauptmenü die Intervallprogramme mit den UP/DOWN Tasten aus und bestätigen Sie mit ENTER/MODE. -
Seite 25: Zielprogramme
3.4.3 Zielprogramme Sie können zwischen mehreren Zielprogrammen wählen: Zeit Strecke Kalorien Herzfrequenz (4 Programme: 60%, 75%, 85% und TARGET) Watt WARNUNG ⚠ Ihr Trainingsgerät ist kein medizinisches Gerät. Die Herzfrequenzmessung dieses Geräts kann ungenau sein. Verschiedenste Faktoren können die Genauigkeit der Herzfrequenzanzeige beeinflussen. - Seite 26 1. Wählen Sie im Hauptmenü die Zielprogramme mit den UP/DOWN Tasten aus und bestätigen Sie mit ENTER/MODE. 2. Wählen Sie mit den UP/DOWN Tasten eines der Zielprogramme aus und bestätigen Sie mit ENTER/MODE. 3. Legen Sie mit den UP/DOWN Tasten einen gewünschten Zielwert für den entsprechenden Parameter fest und bestätigen Sie mit ENTER/MODE.
-
Seite 27: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ड ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. WARNUNG ⚠... -
Seite 28: Trainingsempfehlungen
TRAININGSEMPFEHLUNGEN Hände und Füße befinden sich Halten Sie Ihre Armbeugen Strecken Sie Ihre Arme entlang auf Schulterbreite. angewinkelt und ziehen der Hüfte aus und halten Sie Heben Sie die Hände über Sie die Griffe nach unten. Ihre Knie angewinkelt. Führen Ihren Kopf und winkeln Sie die Spannen Sie dabei Ihre Sie die Arme langsam wieder... -
Seite 29: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 30: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Halbjährlich Jährlich Display Konsole Zugseile und Laufrollen Kunststoffabdeckungen Seilführungen Schrauben &... -
Seite 31: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 32: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: TAURUS / Skitrainer Modellbezeichnung: SCANDIC X Artikelnummer: TF-SCANDIC-X SCANDIC... -
Seite 33: Teileliste
Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. MAIN FRAME NUT-M10 VERTICAL BEAM-TOP 301A BOLT-M4X8L ROPE 312A BOLT-M6X15L DRIVE BRACKET-LEFT 312B BOLT-M6X25L BELT TENSION SHAFT BOLT-M8 X 30L BELT TENSION PLATE 334C BOLT-M8 X 38L BELT TENSION PLATE 335D BOLT-M8 X 150L ROPE CLAMP-OUTER BOLT-M8 X 50L ROPE CLAMP-INNER... - Seite 34 158A COVER-A SCREW 158B COVER-B SCREW-M6X12L 158C COVER-C SPACER JCA002F COVER-BOTTOM CARRIAGE ROLLER(Ø64xØ50.1) MESH-FRONT MOTOR with CABLE MESH-BACK SENSOR with CABLE - 2PIN CLUTCH SHAFT BRACKET COMPUTER CABLE - 12PIN ROPE PULLEY BRACKET COMPUTER CABLE - 3PIN RETURN SPRING PLATE DC &...
-
Seite 35: Explosionszeichnung
Explosionszeichnung... - Seite 36 SCANDIC...
-
Seite 37: Garantie
GARANTIE Trainingsgeräte von TAURUS® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 38 Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung.
-
Seite 39: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 40: Webshop Und Social Media
LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen. - Seite 41 Notizen...
