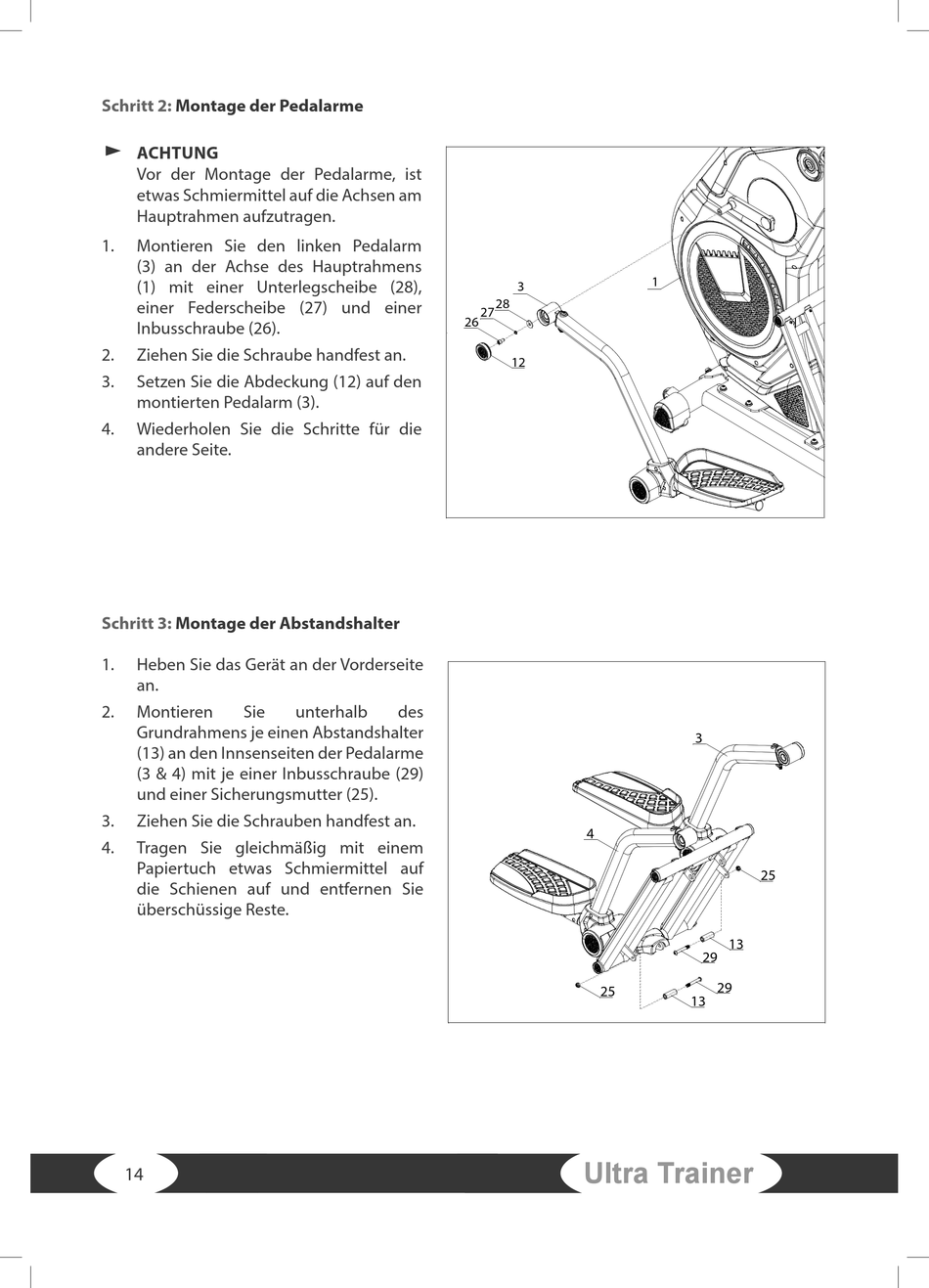

Schritt 2: Montage der Pedalarme
࣑ ACHTUNG
Vor der Montage der Pedalarme, ist
etwas Schmiermittel auf die Achsen am
Hauptrahmen aufzutragen.
1. Montieren Sie den linken Pedalarm
(3) an der Achse des Hauptrahmens
(1) mit einer Unterlegscheibe (28),
einer Federscheibe (27) und einer
Inbusschraube (26).
2. Ziehen Sie die Schraube handfest an.
3. Setzen Sie die Abdeckung (12) auf den
montierten Pedalarm (3).
4. Wiederholen Sie die Schritte für die
andere Seite.
Schritt 3: Montage der Abstandshalter
1. Heben Sie das Gerät an der Vorderseite
an.
2. Montieren Sie
Grundrahmens je einen Abstandshalter
(13) an den Innsenseiten der Pedalarme
(3 & 4) mit je einer Inbusschraube (29)
und einer Sicherungsmutter (25).
3. Ziehen Sie die Schrauben handfest an.
4. Tragen Sie gleichmäßig mit einem
Papiertuch etwas Schmiermittel auf
die Schienen auf und entfernen Sie
überschüssige Reste.
