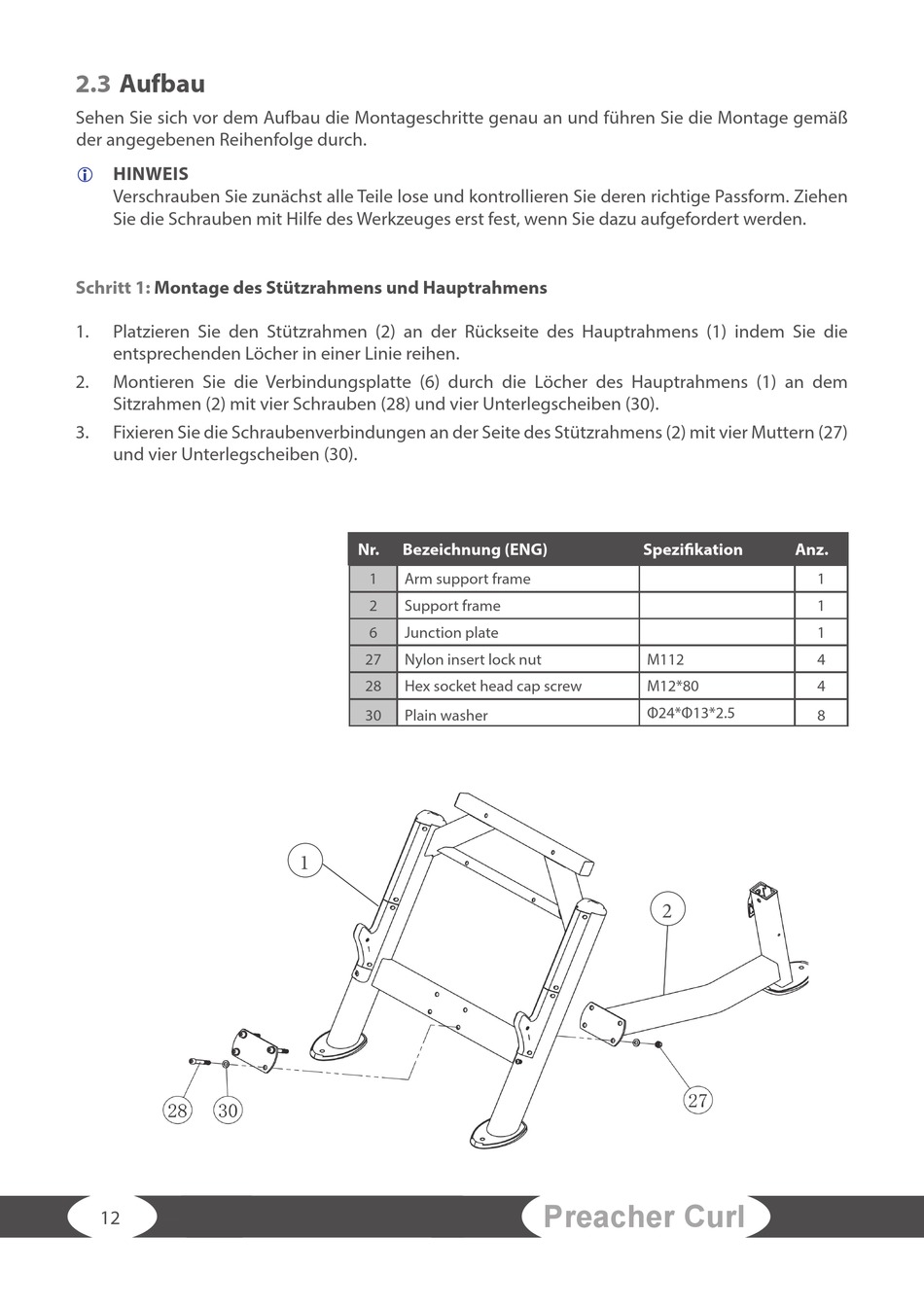

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
Montage des Stützrahmens und Hauptrahmens
1.
Platzieren Sie den Stützrahmen (2) an der Rückseite des Hauptrahmens (1) indem Sie die
entsprechenden Löcher in einer Linie reihen.
2.
Montieren Sie die Verbindungsplatte (6) durch die Löcher des Hauptrahmens (1) an dem
Sitzrahmen (2) mit vier Schrauben (28) und vier Unterlegscheiben (30).
3.
Fixieren Sie die Schraubenverbindungen an der Seite des Stützrahmens (2) mit vier Muttern (27)
und vier Unterlegscheiben (30).
12
Nr.
Bezeichnung (ENG)
1
Arm support frame
2
Support frame
6
Junction plate
27
Nylon insert lock nut
28
Hex socket head cap screw
30
Plain washer
1
Spezifikation
M112
M12*80
Φ24*Φ13*2.5
2
Preacher Curl
Anz.
1
1
1
4
4
8
