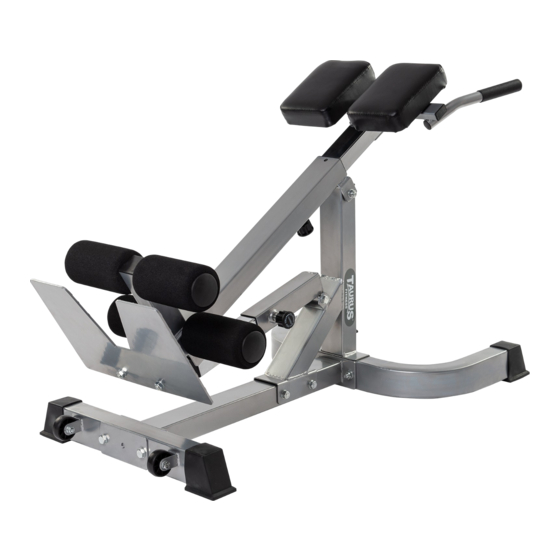

- Seite 1 Montage- und Bedienungsanleitung max. 150 kg ~ 60 Min. 29 kg L 106 | B 61 | H 84 TFB800.01.01 Art.-Nr. TF-B800 Rückentrainer B800...
- Seite 2 B800...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT...
- Seite 4 B800...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ⚠ GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! B800...
- Seite 7 ALLGEMEINE INFORMATIONEN Technische Daten Maße und Gewicht: Verpackungsmaße (L x B x H) ca.: 44 cm x 20 cm x 77 cm Aufstellmaße (L x B x H) ca.: 106 cm x 61 cm x 84 cm Artikelgewicht (brutto, inkl. Verpackung) ca.: 30 kg Artikelgewicht (netto, ohne Verpackung) ca.: 29 kg...
- Seite 8 Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. B800...
- Seite 9 Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 10 Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. B800...
- Seite 11 Nr. 2 Hinterer Rahmen (1x) Nr. 3 Vorderer Nr. 1 Verbindungsrahmen (1x) Rahmen (1x) Nr. 4 Hauptrahmen (1x) Nr. 5 Verstellstangengehäuse Nr. 6 Verstellstange (1x) (1x) Nr. 8 Polsterverstellstange (1x) Nr. 7 Obere Stütze (1x) Nr. 9 Polsterrahmen (1x) Nr. 11&11A Polsterstange (1x) Nr.
- Seite 12 Schraube M10*100 + zwei Schraube M10*60 + zwei Schraube M10*25 + zwei Unterlegscheiben + Mutter Unterlegscheiben + Mutter Unterlegscheiben + Mutter Nr. 21 Schraubensatz (4x) Nr. 25 Schraubensatz (1x) Schraube M8*20 + Unterlegscheibe Schraube M10*75 + zwei Unterlegscheiben + Mutter B800...
- Seite 13 Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 14 Montieren Sie die Fußplatte (10) an der oberen Stütze (7) mit zwei Schraubensätzen (17). Schieben Sie die Polsterstangen (11 & 11A) durch die obere Stütze (7) und schieben Sie anschließlich ein Beinpolster (20) auf jedes Ende der Polsterstangen (11 & 11A). Fixieren Sie die Beinpolster (20) mit jeweils einer Sicherungskappe (24). B800...
- Seite 15 Schritt 2: Montage der Polster Stecken Sie das Polsterverstellrohr (8) in das obere Ende der oberen Stütze (7) und arretieren Sie die Position mit einem Knauf (22). Montieren Sie den Polsterrahmen (9) zusammen mit einer Verbindungsplatte (18) an dem Polsterverstellrohr (8) mit zwei Schraubensätzen (19). Montieren Sie die Polster (23) an dem Polsterrahmen (9) mit jeweils zwei Schraubensätzen (21).
- Seite 16 Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.3 dieser Bedienungsanleitung. Heben Sie das Gerät auf dieser Seite an, um es zu verschieben. B800...
- Seite 17 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 18 Sammelpunkt für das Recycling abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. B800...
- Seite 19 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten.
- Seite 20 Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Krafttraining Modellbezeichnung: B800 Artikelnummer: TF-B800...
- Seite 21 Teileliste Bezeichnung (ENG) Spezifikation Anz. Main base Back base Front base Main frame Adjustment tube housing Adjustment tube Top support Pad adjustment tube Pad support Foot support Foam tube Foam tube Joint plate Screw set M10*75 + two washers + nut Screw set M10*90 + two washers + nut Screw set...
- Seite 22 Explosionszeichnung B800...
- Seite 23 GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 24 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. B800...
- Seite 25 KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00...
- Seite 26 Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! B800...
- Seite 28 Rückentrainer B800...
