2.2

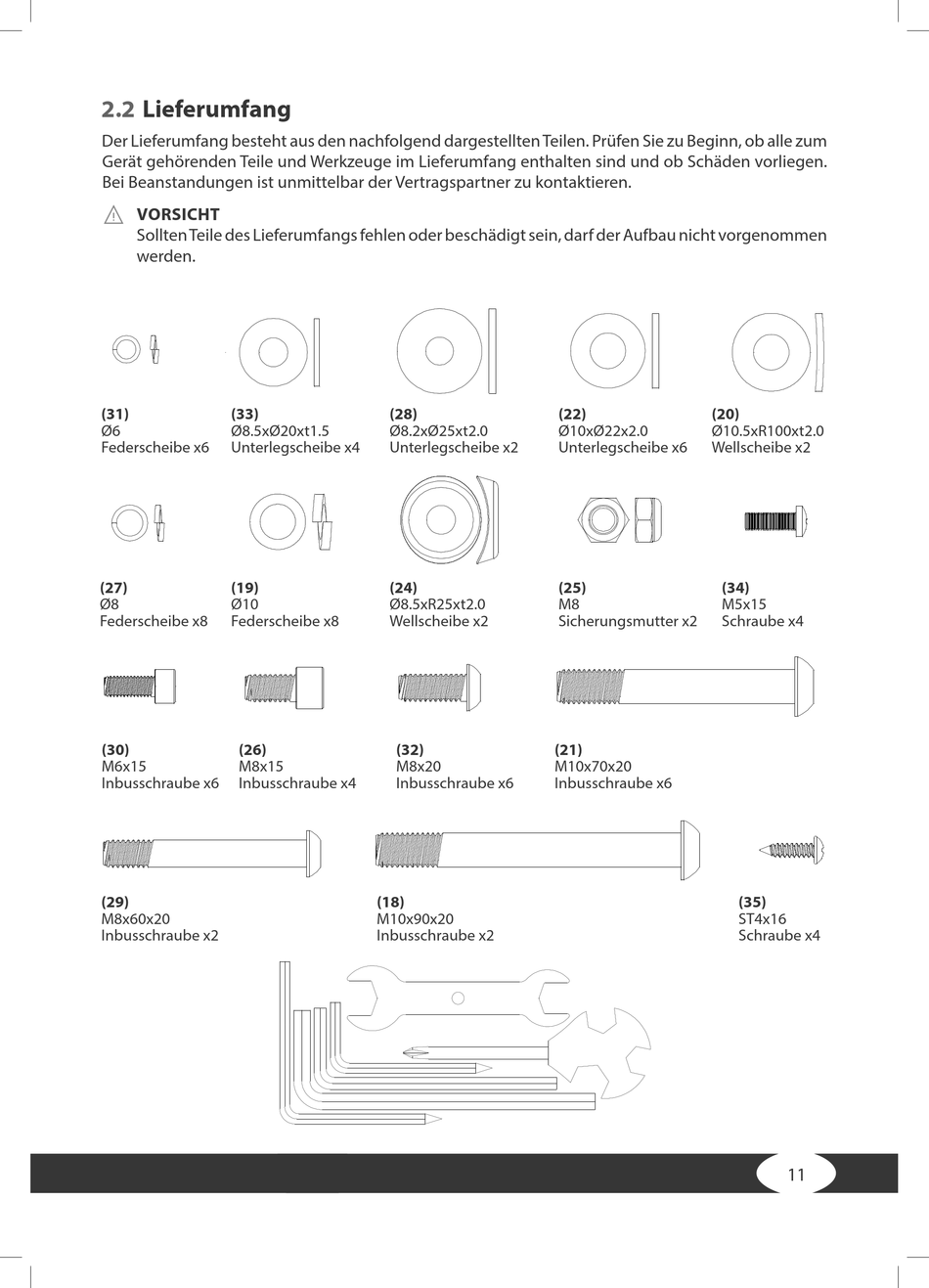

Lieferumfang

Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen.
Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren.
⚠ VORSICHT
Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen
werden.
(31) (33)
Ø6 Ø8.5xØ20xt1.5
Federscheibe x6 Unterlegscheibe x4
(27) (19)
Ø8 Ø10
Federscheibe x8 Federscheibe x8
(30) (26)
M6x15 M8x15
Inbusschraube x6 Inbusschraube x4
(29)
M8x60x20
Inbusschraube x2
(28)
Ø8.2xØ25xt2.0
Unterlegscheibe x2
(24)
Ø8.5xR25xt2.0
Wellscheibe x2
(32)
M8x20
Inbusschraube x6
(18)
M10x90x20
Inbusschraube x2
(22) (20)
Ø10xØ22x2.0 Ø10.5xR100xt2.0
Unterlegscheibe x6 Wellscheibe x2
(25) (34)
M8 M5x15
Sicherungsmutter x2 Schraube x4
(21)
M10x70x20
Inbusschraube x6
(35)
ST4x16
Schraube x4
11
