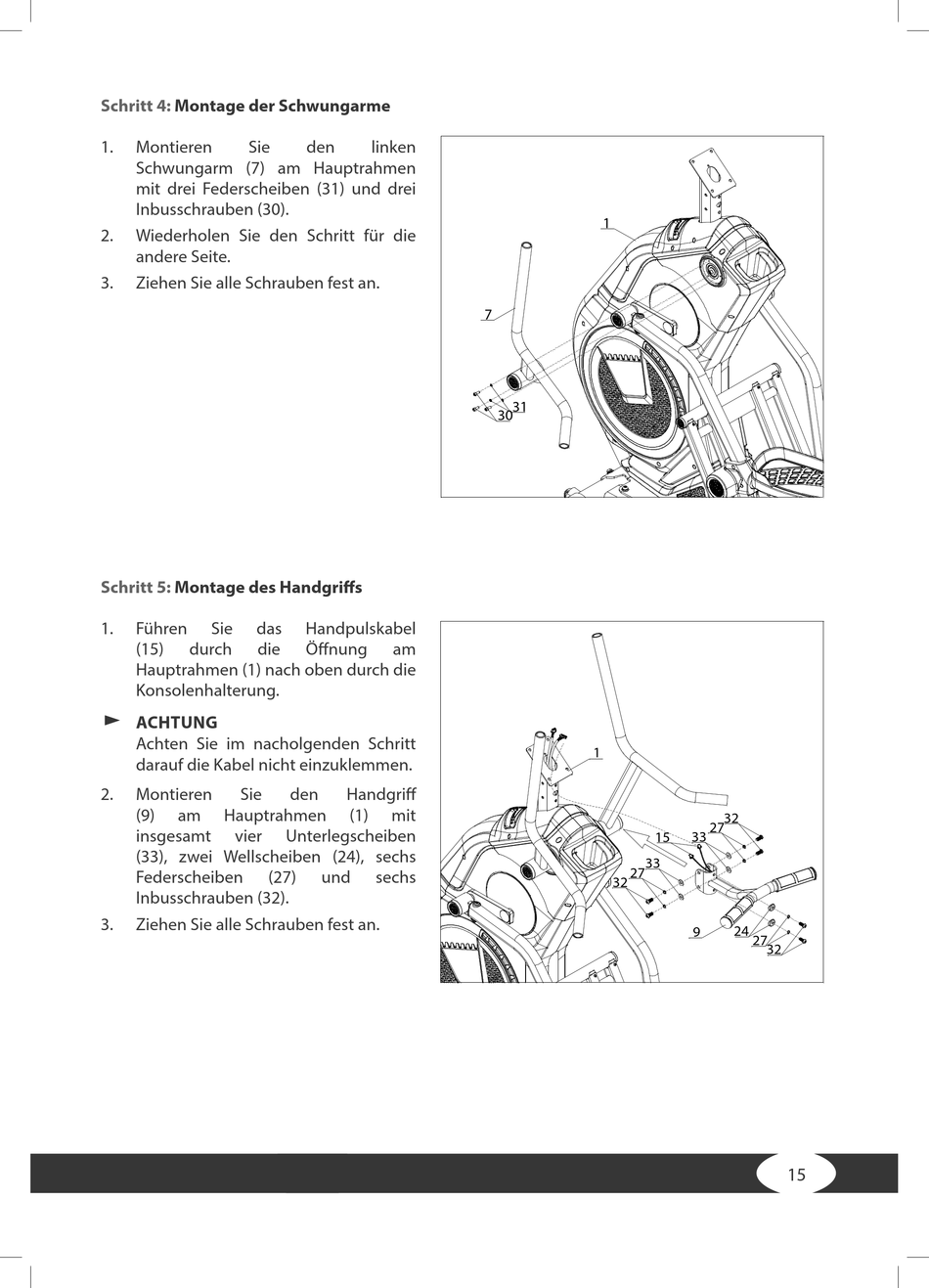

Taurus Ultra Trainer TF-UT-2 Montage- Und Bedienungsanleitung Seite 15

Schritt 4: Montage der Schwungarme
1. Montieren Sie
Schwungarm (7) am Hauptrahmen
mit drei Federscheiben (31) und drei
Inbusschrauben (30).
2. Wiederholen Sie den Schritt für die
andere Seite.
3. Ziehen Sie alle Schrauben fest an.
Schritt 5: Montage des Handgriffs
1. Führen Sie das
(15) durch die
Hauptrahmen (1) nach oben durch die
Konsolenhalterung.
࣑ ACHTUNG
Achten Sie im nacholgenden Schritt
darauf die Kabel nicht einzuklemmen.
2. Montieren Sie
(9) am Hauptrahmen
insgesamt vier
(33), zwei Wellscheiben (24), sechs
Federscheiben (27)
Inbusschrauben (32).
3. Ziehen Sie alle Schrauben fest an.
den linken
Handpulskabel
Öffnung am
den Handgriff
(1) mit
Unterlegscheiben
und sechs
1
7
31
30
1
15
33
27
32
32
27
33
24
9
27
32
15
