Montage- und Bedienungsanleitung
max. 150 kg
~ 60 Min.
53,6 kg
L 64 | B 26,2 | H 208,3
TFPULLSINGLE.01.01
Art.-Nr.: TF-PULL-SINGLE/ TF-PULL-SINGLE-M
TF-
Taurus
TF

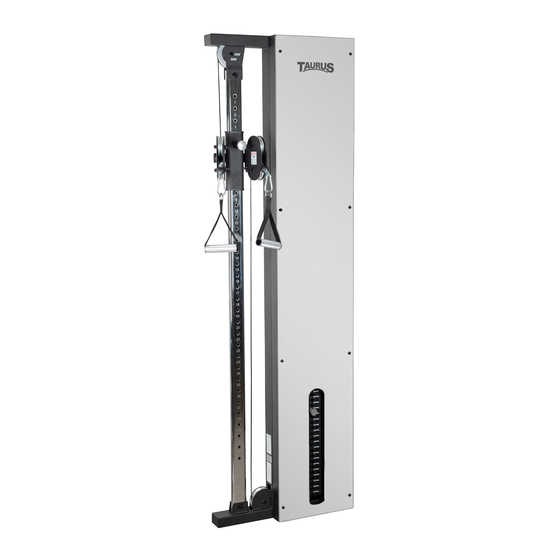

Single Pulley Design Line

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Taurus TF-PULL-SINGLE

  • Seite 1 Montage- und Bedienungsanleitung max. 150 kg ~ 60 Min. 53,6 kg L 64 | B 26,2 | H 208,3 TFPULLSINGLE.01.01 Art.-Nr.: TF-PULL-SINGLE/ TF-PULL-SINGLE-M Taurus Single Pulley Design Line...
  • Seite 2 Single Pulley...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau 2.3.1 Linke Seite 2.3.2 Rechte Seite Kabeladjustierung LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung...
  • Seite 4 Single Pulley...
  • Seite 5: Haftungsausschluss

    Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
  • Seite 6: Zu Dieser Anleitung

    ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
  • Seite 7: Allgemeine Informationen

    ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Verpackungsmaße (L x B x H) ca.: Nr.1 211,4 cm x 67 cm x 15.1 cm Nr.2 40,6 cm 4,5 cm x 211,4 cm Artikelgewicht (netto, ohne Verpackung): 53,6 kg Aufstellmaße (L x B x H) ca.: 64 cm x 26 cm x 208,3 cm Maximales Benutzergewicht: 150 kg Kabel und Umlenkrollen: Material:...
  • Seite 8: Persönliche Sicherheit

    Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
  • Seite 9: Aufstellort

    Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. VORSICHT ⚠ Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
  • Seite 10: Montageanleitung

    MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. VORSICHT ⚠...
  • Seite 11: Lieferumfang

    Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
  • Seite 12: Aufbau

    Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
  • Seite 13 Schritt 2 WARNUNG ⚠ Kontrollieren Sie, ob die Beschaffenheit Ihrer Wände für die Montage dieses Gerätes geeignet ist. Kontaktieren Sie hierzu Ihren Vertragspartner. Befestigen Sie den den Hauptrahmen (1) mit vier Montagesätzen (28).
  • Seite 14 Schritt 3 HINWEIS Gehen sie vor der Installation der Spiegelhalterungen (5) sicher, dass das Loch in die Richtung des Hauptrahmens zeigt, Siehe hierzu Abbildung 1. (Gilt auch für Schritt 11). Loch mit Gewinde Loch ohne Gewinde Befestigen Sie die Umlenkrollenhalterung (13) am Stellschieber (7) mit zwei Schrauben (31), vier Unterlegscheiben (41) und zwei Muttern (45).
  • Seite 16 Schritt 4 HINWEIS Die Umlenkrollen (18) werden simultan mit dem Kabel (26) befestigt Entfernen Sie jeweils eine Umlenkrollen (18) aus den beiden Umlenkrollenhalterungen (13), indem Sie zwei Schrauben (34) und zwei Muttern (46) lösen. Führen Sie das Kugelende des Kabels (26) durch die linke Umlenkrollenhalterung (13) und befestigen Sie die zuvor entfernte Umlenkrolle (18) wieder mit einer Schraube (34) und einer Mutter (46).
  • Seite 18 Schritt 5 Entfernen Sie die Stangenhalterung (8). HINWEIS Kontrollieren Sie die Anzahl der Gewichtsplatten des Gewichtsblocks (12). Wenn Sie insgesamt 14 Gewichtsplatten haben, verwenden Sie bei der Montage die Abstandshalter (15). Wenn Sie 19 Gewichtsplatten haben, überspringen Sie diesen Schritt. Schieben Sie die Gummidämpfer (16) auf die Führungsstangen (4).
  • Seite 20 Schritt 6 Befestigen Sie den Spiegel (37) an den Halterungen (5) mit acht Schrauben (37) und acht Dichtungsringen (44). Single Pulley...
  • Seite 22: Rechte Seite

    2.3.2 Rechte Seite Schritt 7 Entfernen Sie den Stellrahmen (2) mitsamt des Stellschiebers (7) vom Hauptrahmen (1), indem Sie die zwei Schrauben (33), vier Unterlegscheiben (42) und zwei Muttern (46) lösen. Lösen Sie die zwei Schrauben (34) und zwei Muttern (46) vom Hauptrahmen (1). Entfernen Sie die Umlenkrolle (18) von der Stangenhalterung (8), indem Sie die zwei Schrauben (40), die Schraube (34) und die Mutter (46) lösen.
  • Seite 24 Schritt 8 Drehen Sie den Hauptrahmen (1) um. Befestigen Sie den Stellrahmen (2) mitsamt dem Stellschieber (7) wieder am Hauptrahmen (1) mit den zuvor in Schritt 7 entfernten Schrauben, Unterlegscheiben und Muttern. Befestigen Sie die zwei Schrauben (34) und die zwei Muttern (46) wieder am Hauptrahmen (1). Single Pulley...
  • Seite 25 Schritt 9 Befestigen Sie die beiden Abdeckungen (6) am Hauptrahmen (1) mit acht Schrauben (37). Befestigen Sie die vier Klemmen (14) am Hauptrahmen (1) mit acht Schrauben (38) und acht Federscheiben (43). Platzieren Sie die zwei Endkappen (19) am Hauptrahmen (1).
  • Seite 26 Schritt 10 WARNUNG ⚠ Kontrollieren Sie ob die Beschaffenheit Ihrer Wände für die Montage dieses Gerätes geeignet ist. Kontaktieren Sie hierzu Ihren Vertragspartner. Befestigen Sie den den Hauptrahmen (1) mit vier Montagesätzen (28). Single Pulley...
  • Seite 27 Schritt 11 Befestigen Sie die Umlenkrollenhalterung (13) am Stellschieber (7) mit zwei Schrauben (31), vier Unterlegscheiben (41) und zwei Muttern (45). Befestigen Sie die zwei Spiegelhalterungen (5) am Hauptrahmen (1) mit acht Schrauben (39).
  • Seite 28 Schritt 12 HINWEIS Die Umlenkrollen (18) werden simultan mit dem Kabel (26) befestigt Entfernen Sie jeweils eine Umlenkrollen (18) aus den beiden Umlenkrollenhalterungen (13), indem Sie zwei Schrauben (34) und zwei Muttern (46) lösen. Führen Sie das Kugelende des Kabels (26) durch die linke Umlenkrollenhalterung (13) und befestigen Sie die zuvor entfernte Umlenkrolle (18) wieder mit einer Schraube (34) und einer Mutter (46).
  • Seite 30 Schritt 13 Entfernen Sie die Stangenhalterung (8). HINWEIS Kontrollieren Sie die Anzahl der Gewichtsplatten des Gewichtsblocks (12). Wenn Sie insgesamt 14 Gewichtsplatten haben, verwenden Sie bei der Montage die Abstandshalter (15). Wenn Sie 19 Gewichtsplatten haben, überspringen Sie diesen Schritt. Schieben Sie die Gummidämpfer (16) auf die Führungsstangen (4).
  • Seite 32 Schritt 14 Befestigen Sie den Spiegel (37) an den Halterungen (5) mit acht Schrauben (37) und acht Dichtungsringen (44). Single Pulley...
  • Seite 34 Schritt 15 Entfernen Sie entweder die obere oder untere Umnlenkrolle (18) von den beiden Umlenkrollenhalterungen (13). Lösen Sie hierfür die zwei Schrauben (34) und die zwei Muttern (46). Führen Sie das Kugelende des Kabels (26) durch die zwei Umlenkrollen (18) in der rechten Umlenkrollenhalterung (13).
  • Seite 36: Kabeladjustierung

    Kabeladjustierung Die Kabel sollten so gepannt sein, dass die oberste Gewichtsplatte gerade noch auf den übrigen Gewichtsplatten aufliegt. Sobald die oberste Gewichtsplatte nicht auf den übrigen Gewichtsplatten STEP 6 Cable Tension Adjustment aufliegt, ist das Kabel zu verlängern. Sobald das Kabel durchhängt, ist das Kabel zu kürzen. Fig.
  • Seite 37: Lagerung Und Transport

    LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
  • Seite 38: Fehlerbehebung, Pflege Und Wartung

    FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
  • Seite 39: Wartungs- Und Inspektionskalender

    Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Kabel Schraubenverbindungen Rollen und Seilführung Gleitschienen/Führungsstangen Gewichte Polster...
  • Seite 40: Zubehör-Empfehlung

    ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten.
  • Seite 41: Ersatzteilbestellung

    Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: TAURUS SINGLE PULLEY DESIGN LINE Artikelnummer: TF-PULL-SINGLE/ TF-PULL-SINGLE-M...
  • Seite 42: Teileliste

    Teileliste Bezeichnung (ENG) Anz. 1901-1 MAIN FRAME 1pcs 1901-2 UPRIGHT FRAME 1pcs 1901-3 PANEL 1pcs 1901-4 GUIDE ROD 2pcs 1901-5 FRONT COVER 2pcs 1901-6 REAR COVER 2pcs 1901-7 CABLE HEIGHT ADJUSTER 1pcs 1901-8 GUIDE ROD RETAINER 1pcs 1901-9 DOUBLE PULLEY BLOCK 1pcs 1901-10 TOP PLATE...
  • Seite 43 1901-30A PLASTIC GUIDE ROD HOLDER 2pcs 1901-31 1/2" X 4 1/4" HEX BOLT 2pcs 1901-32 3/8" X 3" HEX BOLT 1pcs 1901-33 3/8" X 2" HEX BOLT 2pcs 1901-34 3/8" X 1-3/4" HEX BOLT 10pcs 1901-35 5/16" X 5/8" INNER HEX SCREW 2pcs 1901-36 5/16"...
  • Seite 44: Explosionszeichnung

    Explosionszeichnung OVERVIEW 14 38 Single Pulley...
  • Seite 45: Garantie

    GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
  • Seite 46 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
  • Seite 47: Kontakt
