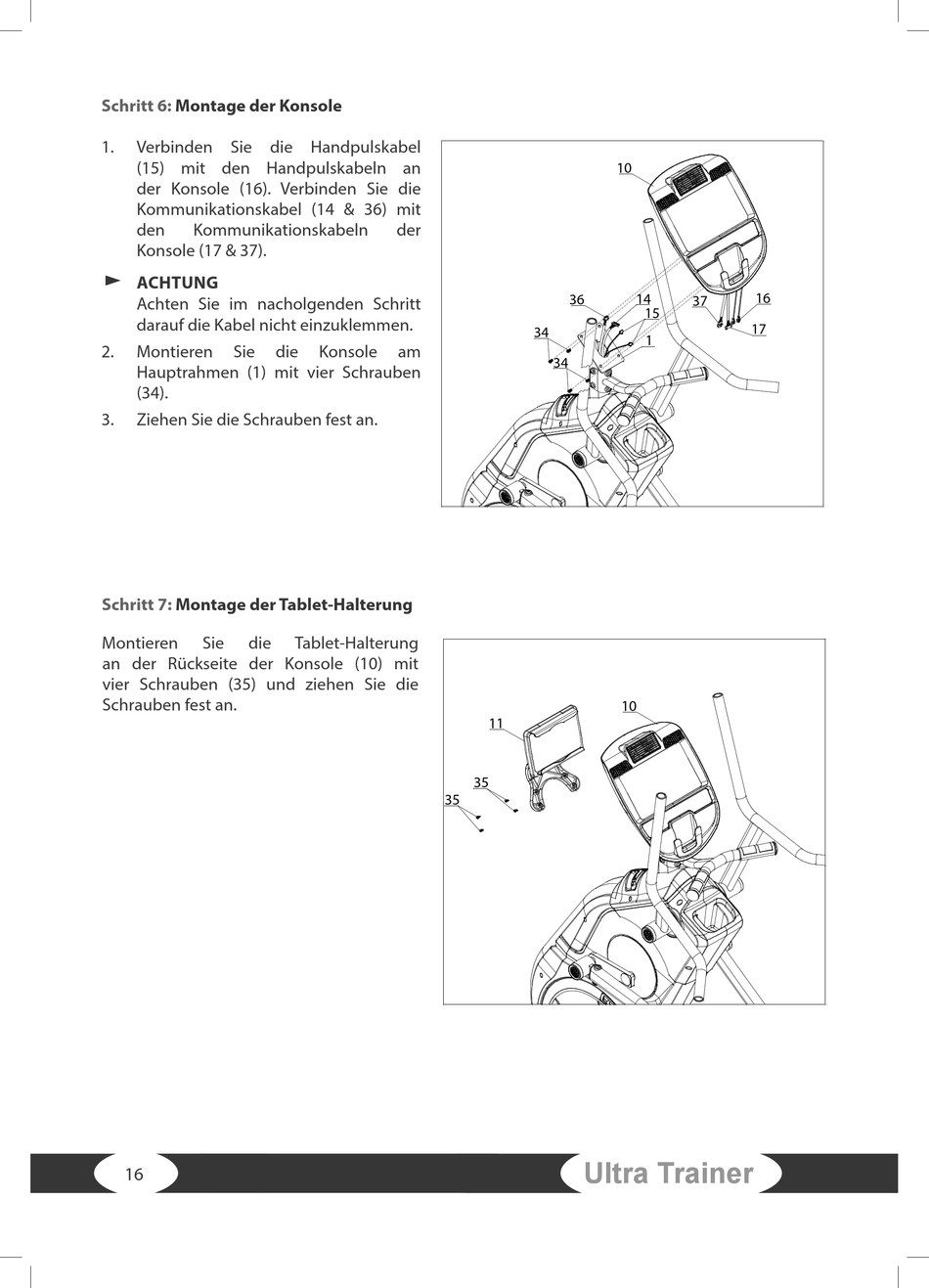

Schritt 6: Montage der Konsole
1. Verbinden Sie die Handpulskabel
(15) mit den Handpulskabeln an
der Konsole (16). Verbinden Sie die
Kommunikationskabel (14 & 36) mit
den Kommunikationskabeln
Konsole (17 & 37).
࣑ ACHTUNG
Achten Sie im nacholgenden Schritt
darauf die Kabel nicht einzuklemmen.
2. Montieren Sie die
Hauptrahmen (1) mit vier Schrauben
(34).
3. Ziehen Sie die Schrauben fest an.
Schritt 7: Montage der Tablet-Halterung
Montieren Sie die
an der Rückseite der Konsole (10) mit
vier Schrauben (35) und ziehen Sie die
Schrauben fest an.
16
der
Konsole am
Tablet-Halterung
35
10
14
36
15
34
1
34
10
11
35
Ultra Trainer
16
37
17
