Interface; Menüstruktur - BigRep ONE Bedienungsanleitung

BigRep ONE
5.

Interface

Die Bedienung des BigRep ONE erfolgt über die Grafische Benutzeroberfläche
(Graphical User Interface, GUI – im folgenden Interface genannt) am Touchscreen
(R) des Gerätes.
In diesem Kapitel werden die Menüstruktur sowie die einzelnen Bedienfelder (But-
tons) erklärt. Eine detaillierte Beschreibung der einzelnen Arbeitsschritte erhalten
Sie in Kap. 6 Bedienung und Betrieb.
&
Im Interface steht Ihnen eine Hilfe zur Verfügung, die durch Drücken auf Help auf-
gerufen wird.
Steht eine Funktion nicht zur Verfügung, wird diese dunkelgrau dargestellt.
Erfahrenen Nutzern steht der Advanced Mode zur Verfügung, der über den ent-
sprechenden Schalter im Menü aufgerufen werden kann. Weitere Hinweise
5.3 Advanced Mode

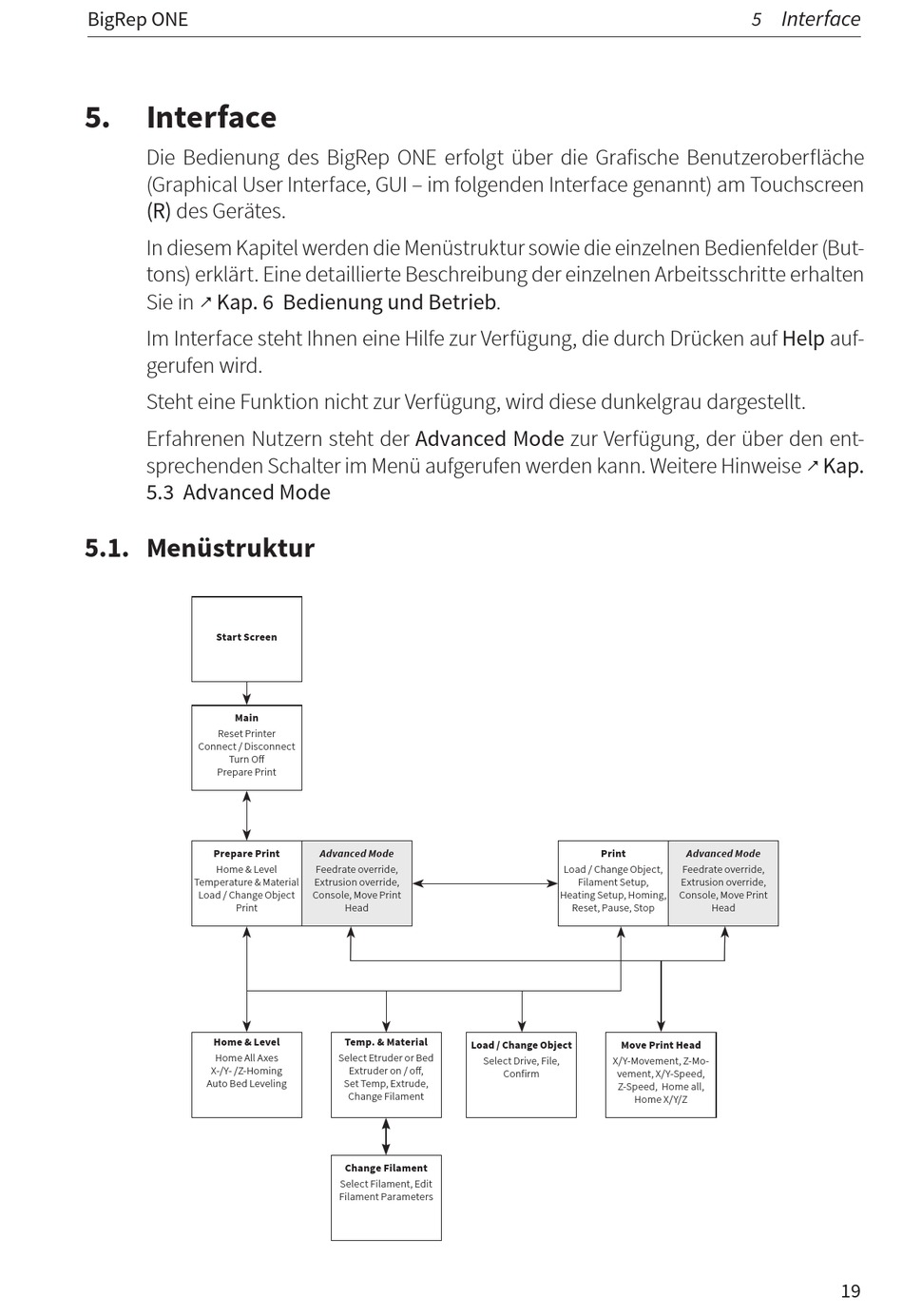

5.1. Menüstruktur
Start Screen
Main
Reset Printer
Connect / Disconnect
Turn Off
Prepare Print
Prepare Print
Home & Level
Temperature & Material
Load / Change Object
Print
Home & Level
Home All Axes
X-/Y- /Z-Homing
Auto Bed Leveling
Advanced Mode
Feedrate override,
Extrusion override,
Console, Move Print
Head
Temp. & Material
Load / Change Object
Select Etruder or Bed
Extruder on / off ,
Set Temp, Extrude,
Change Filament
Change Filament
Select Filament, Edit
Filament Parameters
Print
Load / Change Object,
Filament Setup,
Heating Setup, Homing,
Reset, Pause, Stop
Move Print Head
Select Drive, File, X/Y-Movement, Z-Mo-
Confirm vement, X/Y-Speed,
Z-Speed, Home all,
Home X/Y/Z
Interface
5
Kap.
&
Advanced Mode
Feedrate override,
Extrusion override,
Console, Move Print
Head
19
