BigRep ONE Bedienungsanleitung Seite 37

BigRep ONE
Hot-End-Wechsel
Einleitung
Beim Hot-End-Wechsel wird zunächst der Extruder abgebaut. Anschließend wird
die Hot-End-Elektrik (Heizpatrone und Sensor) dem Hot-End entnommen und das
Hot-End ausgetauscht.
Hinweis
Die Düse (o) ist fest mit dem Hot-End verbunden und darf nicht separat getauscht
werden!
Benötigtes Werkzeug
›
Innensechskantschlüssel 2mm und 4mm
Vorbereitung
Lassen Sie den Extruder abkühlen, bevor Sie ihn umrüsten.
Bauen Sie den Extruder wie in
aus.
In der folgenden Illustration ist der Extruderkopf zum besseren Verständnis
ohne das Kühlergehäuse (p) dargestellt. Beachten Sie, dass ein Abbau dieses
Gehäuses für den Hot-End-Wechsel nicht nötig ist!
&
s
t

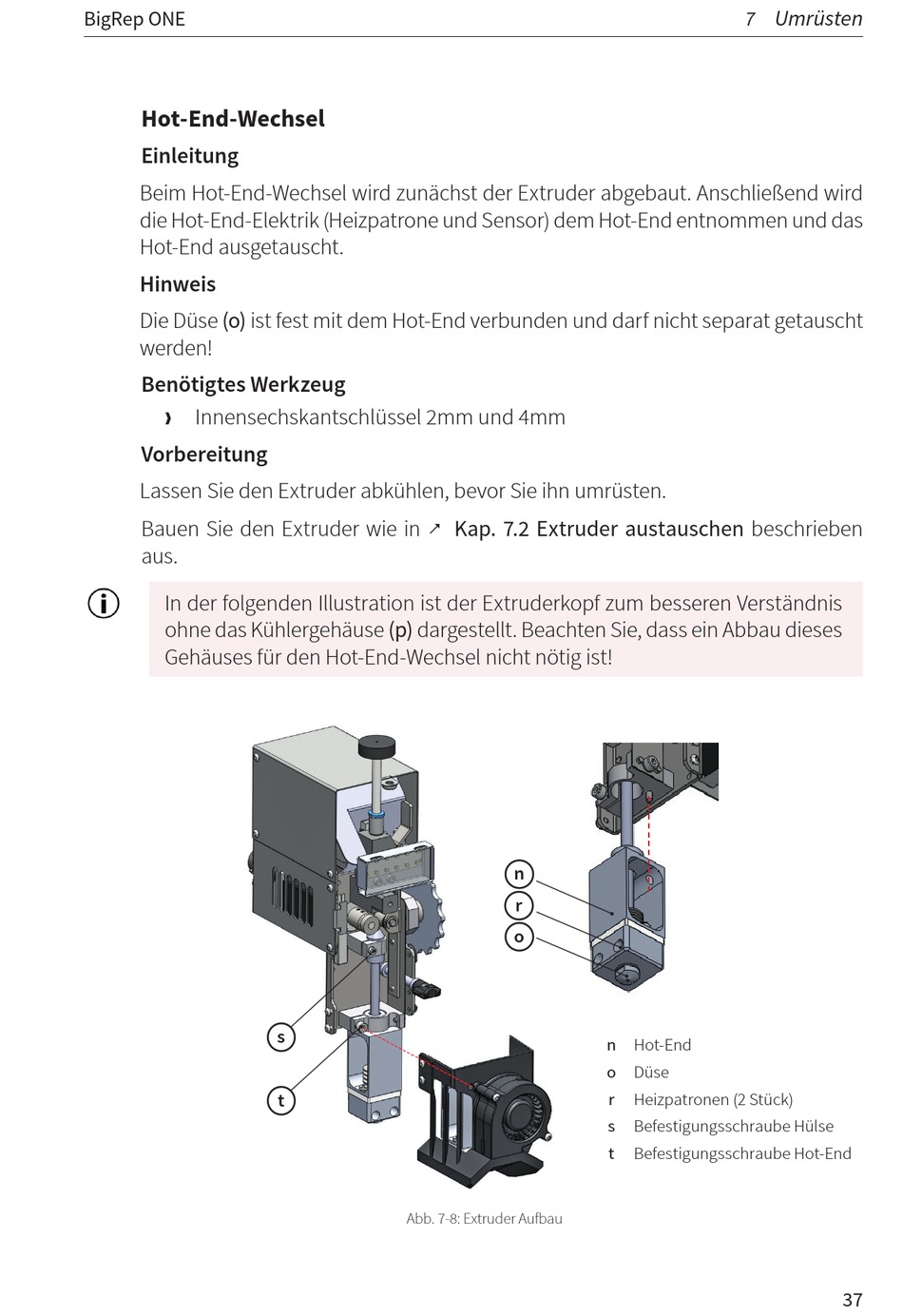

Abb. 7-8: Extruder Aufbau
Kap. 7.2 Extruder austauschen beschrieben
n
r
o
n Hot-End
o Düse
r
s
t
Umrüsten
7
Heizpatronen (2 Stück)
Befestigungsschraube Hülse
Befestigungsschraube Hot-End
37
