Umrüsten
7
Einbau Extruder
Führen Sie den Extruder waagerecht auf die Extruderhalterung, so dass die Pass-
stifte in die Zentrierungen passen. (Siehe Abb. 7-8)
Ziehen Sie die Befestigungsschraube (f) handfest an, um den Extruder zu fixieren.
Verbinden Sie die elektrischen Steckverbindungen an der Extruderrückseite. Ach-
ten Sie darauf, dass jedes Kabelpaar einem Extruder zugeordnet ist und nicht
vertauscht werden darf. Die Stecker werden durch Drehen des inneren Ringes im
Uhrzeigersinn fixiert, bis ein leichtes Einrasten spürbar ist.
Initialisierung
Schalten Sie den Hauptschalter (O) erst wieder auf On, wenn beide Steckverbin-
dungen (h) fest mit dem Extruder verbunden sind.
Bei erfolgreicher Initialisierung leuchtet das BigRep-Logo auf der Stirnseite des
Extruders.
Nach Wechsel eines oder beider Extruder wird ein Leveling empfohlen.
Kap. 4.4 Rahmen und Tisch ausrichten
&
Zudem kann sich nach einem Etruderwechsel der Abstand der Düsen beider Ex-
truder zueinander verändern. In diesem Fall muss der Abstand durch einen Test-
druck abgeglichen werden.
36

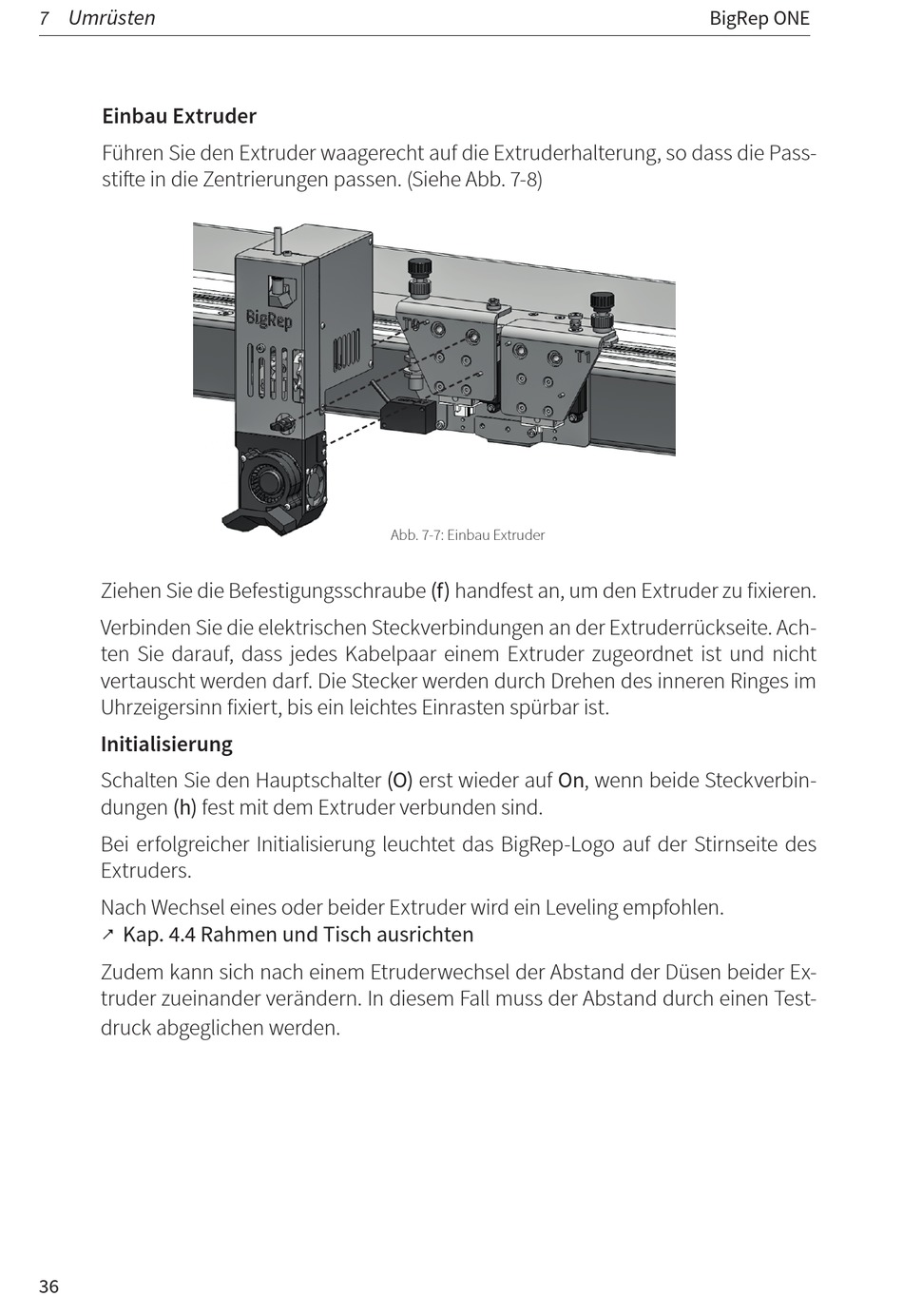

Abb. 7-7: Einbau Extruder
BigRep ONE
