5.

Aufbau (einmaliger Vorgang)

5.1

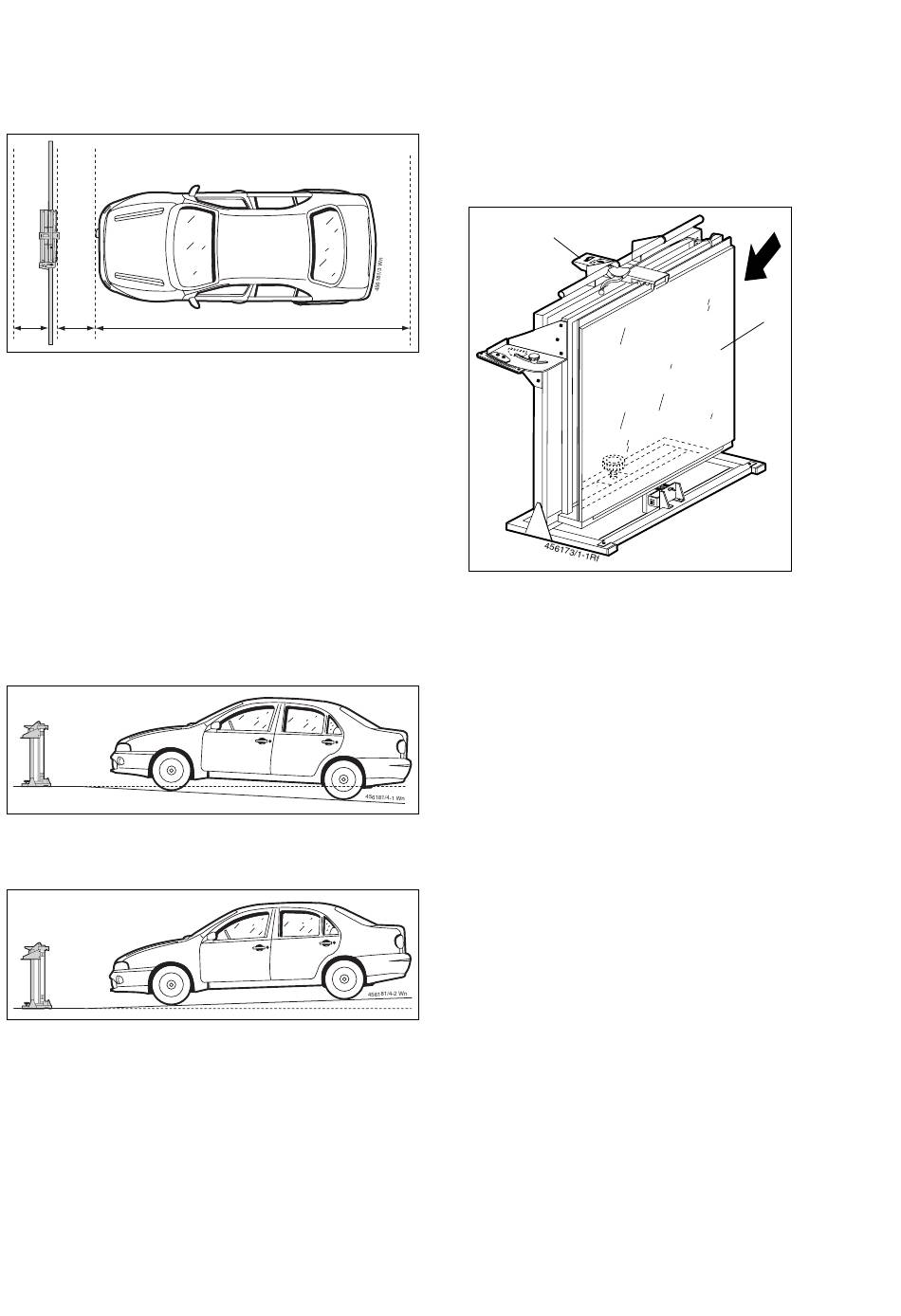

Voraussetzungen Messplatz

A B
Abmessungen:
A = begehbarer Bereich hinter Reflektor (mindestens 80 cm)
B = Abstand Spiegel - ACC (120 cm +/-5 cm)
C = Stellfläche Fahrzeug (500 cm)
Maximale Unebenheiten:
Stellfläche Einstellgerät:
Stellfläche Fahrzeug:
Maximaler Neigungswinkel der Stellfläche Fahrzeug
Maximal zulässige Neigung bei
a) abfallender Stellfläche des Fahrzeuges: maximal 3°
b) ansteigender Stellfläche des Fahrzeuges: maximal 1°
8
C
1 mm
10 mm
5.2 Montage Einstellgerät
Aus Sicherheitsgründen wurde der Spiegel separat verpackt.
Montieren Sie zuerst den Spiegel in das Einstellgerät.
– Drücken Sie auf die Kippvorrichtung (1) und schieben Sie den
Spiegel (2) schräg von oben in die Öffnung.
1
2
