4.1
Grobeinstellgerät

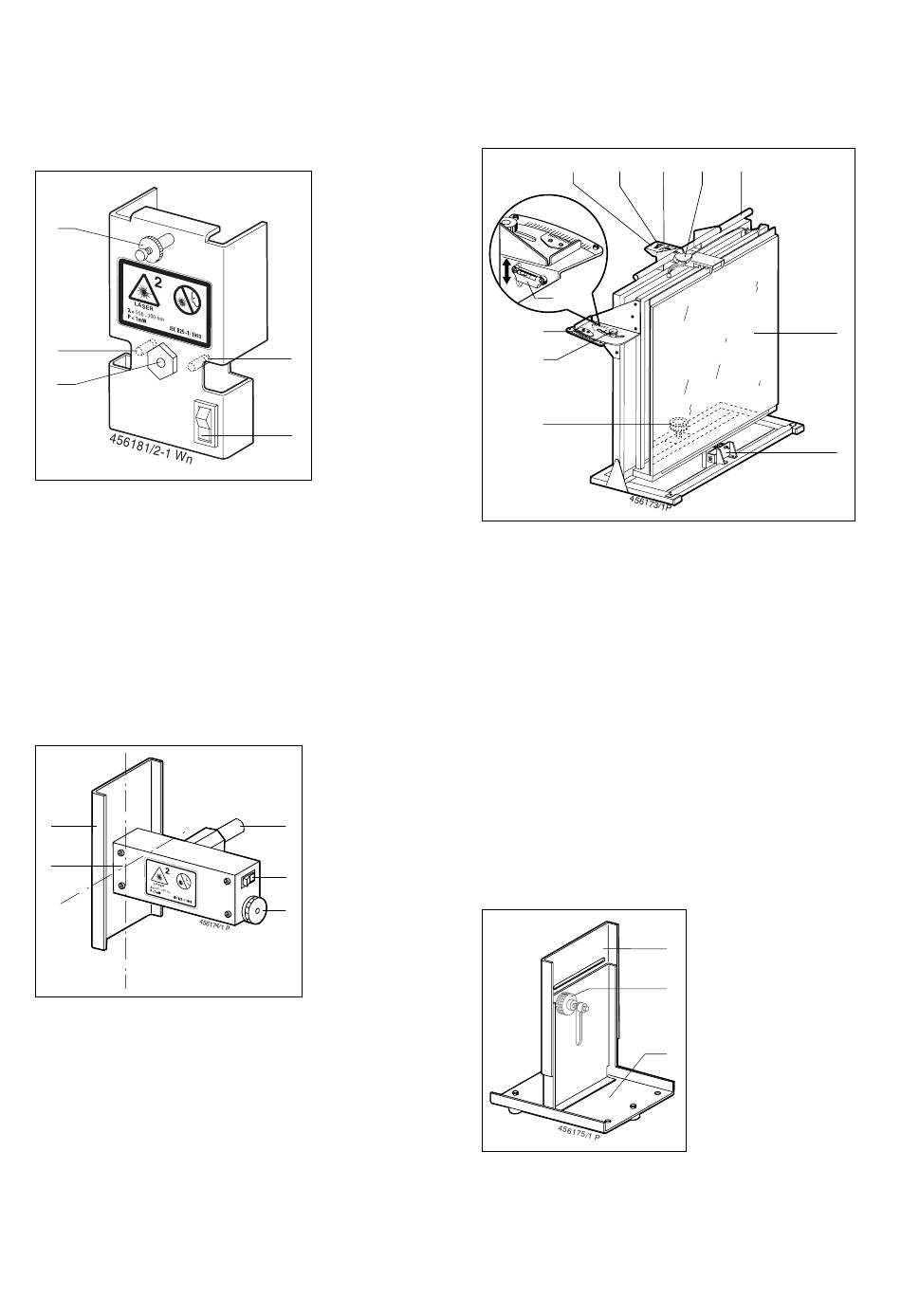

Bild 2 zeigt das Grobeinstellgerät für den ACC-Sensors. Die
Einstellung erfolgt optisch (mit dem im Grobeinstellgerät einge-
bauten Laser).
3
4
2
Bild 2: Grobeinstellgerät
1.
Ein / Aus Schalter (Laser)
2.
Austrittsöffnung des Laserstrahls
3.
Arretierschraube (zum Befestigen am ACC-Sensor)
4.
Schrauben zum Öffnen des Batteriefachs
4.2
Radlaser
Der Radlaser wird für die horizontale und vertikale Ausrichtung
des Spiegels benötigt.
5
4
Bild 3: Radlaser
1.
Achse zur Aufnahme / Befestigung am Universal-
Schnellspannhalter
2.
Ein / Aus Schalter (Laser)
3.
Schraubdeckel zum Öffnen des Batteriefachs
4.
Austrittsöffnung des Laserstrahls
5.
Projektionsfläche mit Fadenkreuz
4
1
1
2
3
4.3
Einstellgerät
Das Einstellgerät wird für die Ermittlung der Fahrachse und für
die Grob- und Feineinstellung des ACC-Sensors benötigt.
7
8
6
5
4
3
Bild 4: Einstellgerät
1.
Spiegel
2.
Klemmvorrichtung
3.
Rändelschraube für vertikale Verstellung des Einstellgeräts
4.
Feststellschraube, für horizontale Spiegelverstellung
5.
Skala für horizontale Spiegelverstellung
6.
Libelle
7.
Kippvorrichtung für Spiegel (für Feineinstellung)
8.
Rändelmutter, für vertikale Spiegelverstellung
9.
Skala für vertikale Spiegelverstellung
10.
Klemmhebel zum Lösen der Klemmvorrichtung
11.
Tragegriff
4.4
Schlitzblende
Die Schlitzblende, in Verbindung mit dem Radlaser, wird für die
vertikale Ausrichtung des Spiegels benötigt.
Bild 5: Schlitzblende
1.
Höhenverstellbare Blende mit Schlitz für Laserstrahl
2.
Feststellschraube für Blende
3.
Bodenplatte mit Führung für die Blende
9
10
11
1
2
3
1
2
7
