5.4 Grundeinstellung Einstellgerät auf Messplatz
i In diesem Abschnitt wird die Grundausrichtung des Einstell-
geräts auf die Beschaffenheit des Messplatzes beschrieben.
In Abhängikkeit der Neigung des Messplatzes muss das
Einstellgerät ausgerichtet werden.
5.4.1 Vorbereitende Maßnahmen
Vor Beginn der Grundausrichtung des Einstellgeräts müssen die
folgenden Maßnahmen durchführt werden:
G
Felgen auf Beschädigung prüfen. Univeral-Schnellspann-
halter auf festen Sitz prüfen.
G
Prüfen Sie den Reifendruck, ggf. korrigieren.
G
Fahren Sie das zu prüfende Fahrzeug so auf den Messplatz,
dass sich die linke Fahrzeugseite mittig auf dem Messplatz
befindet. Das Fahrzeug muß möglichst rechtwinklig zur
Schiene stehen.
i Ist die Abweichung der Fahrachse des Fahrzeugs zur
Schiene > 5°, ist die Grundausrichtung (mit dem Einstell-
gerät) nicht möglich.
G
Kontrollieren Sie anschließend, ob der ACC-Sensor den
nötigen Abstand (120 cm +/- 5 cm) zum Spiegel hat.

5.4.2 Einstellung

Für die Grundausrichtung muß der Spiegel vertikal zur Achse des
Messplatzes eingestellt werden.

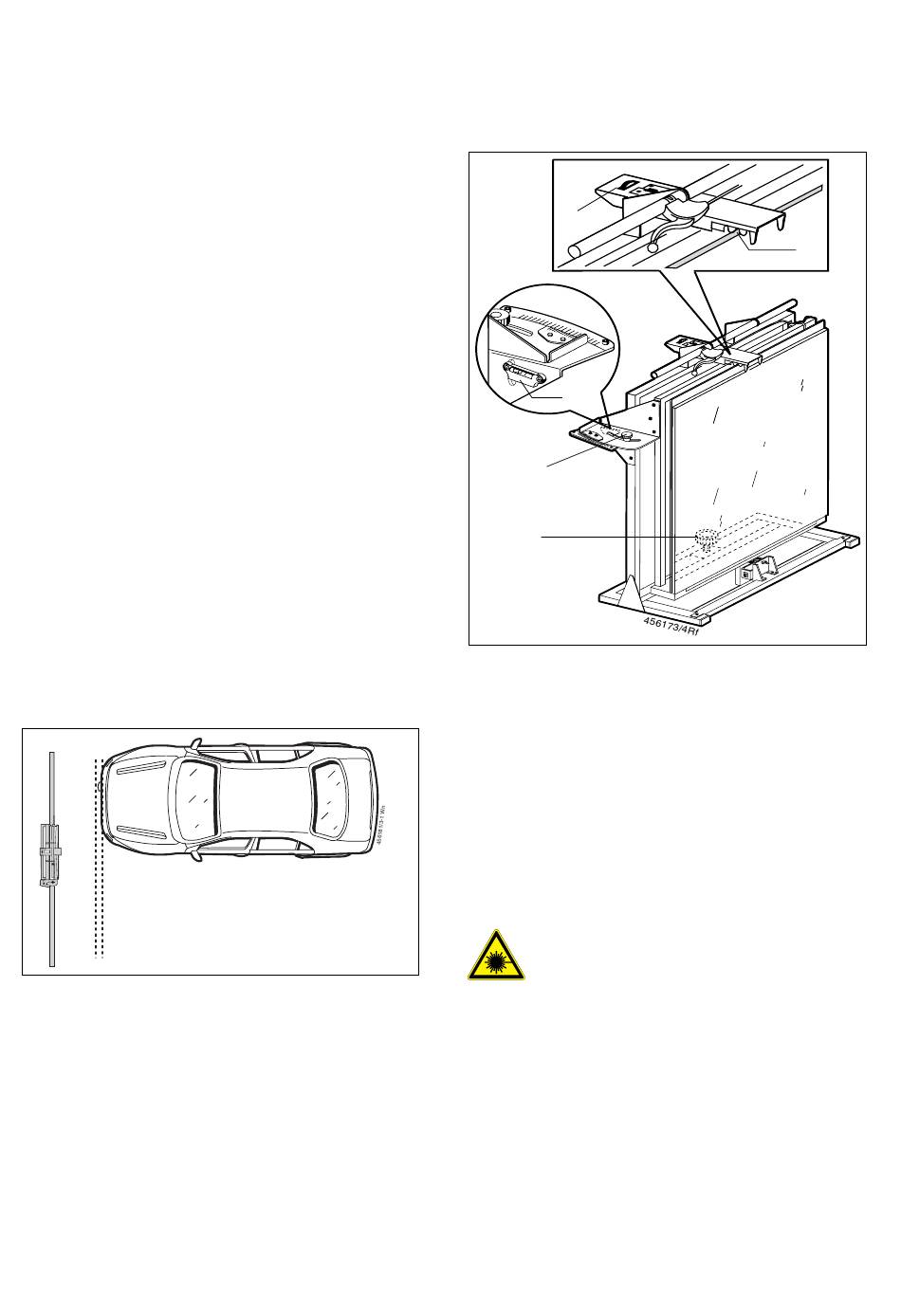

– Stellen Sie das Einstellgerät in die Mitte der Schiene.
– Arretieren Sie das Einstellgerät auf der Schiene. Ziehen Sie
hierzu den Klemmhebel am rechten Tragegriff. Die Klemmvor-
richtung wird geöffnet. Stellen Sie nun das Einstellgerät mit der
geöffneten Klemmvorrichtung genau auf die Schiene. Lassen
Sie den Klemmhebel wieder los, wird das Einstellgerät auf der
Schiene arretiert.
10
– Kontrollieren Sie zur Sicherheit, ob das Einstellgerät auch
richtig auf der Schiene sitzt. Überprüfen Sie außerdem, ob der
Spiegel auf die Mittelstellung der Kippvorrichtung (Bild, Pos. 1)
eingestellt ist!
4
3
5
2
– Stellen Sie den Spiegel anhand der vertikalen Verstell-
vorrichtung (Bild, Pos. 4) auf den Wert "1".
– Befestigen Sie den Universal-Schnellspannhalter am linken
Hinterrad. Stecken Sie die Achse des Radlasers in die Aufnah-
me am Universal-Schnellspannhalter. Richten Sie den Rad-
laser möglichst waagerecht aus und fixieren Ihn mit der Fest-
stellschraube am Universal-Schnellspannhalter.
– Drücken Sie den Universal-Schnellspannhalter mit dem Rad-
laser nach unten, um das Aufnahmespiel zu optimieren.
– Schalten Sie den Laser ein.
Niemals direkt in die Laserquelle sehen!
– Lösen Sie die Feststellschraube (Bild, Pos. 5) und drehen den
Spiegel, bis der Laserstrahl auf die senkrechte Markierung des
Radlasers zurückfällt. Fixieren Sie den Spiegel mit der Fest-
stellschraube. Der Spiegel ist nun horizontal ausgerichtet.
1
