Zu diesem Produkt
5.2.2
Kupplung und Pumpenträger
5.2.3
Servomotor MSK
5.2.4
Lüftereinheit LEM
5.2.5
Pumpenfuß
5.3
Identifikation des Produkts
5.3.1
Motor-Pumpen-Einheit MPAS1
Typenschild
Typenschlüssel
Rexroth Sytronix SvP 70xx Motor-Pumpen-Einheit MPAS1
Befestigungsflansch (1), Gehäuse (2), Deckel (3), Ritzelwelle (4), Hohlrad
(5), Gleitlagern (6), Axialscheiben (7) und Radialkompensation (8). Sie besit‐
zen einen Sauganschluss (S) und einen Druckanschluss (P).
Mit der Kupplung und dem Pumpenträger werden Pumpe und Motor mitei‐
nander verbunden. Zusätzlich wird am Pumpenträger der optionale Pumpen‐
fuß befestigt oder die Motor-Pumpen-Einheit direkt mit der Anlage verbun‐
den.
Je nach Baugröße der Motor-Pumpen-Einheit stehen verschiedene Kupplun‐
gen und Pumpenträger zu Verfügung.
Bei Motor-Pumpen-Einheiten kommen MSK-Motoren mit glatter Welle zum
Einsatz.
Die Lüftereinheiten LEM werden zur Leistungssteigerung der Servomotoren
eingesetzt.
Der optionale Pumpenfuß wird am Pumpenträger der Motor-Pumpen-Einheit
befestigt und dient zur Montage der Motor-Pumpen-Einheit in der Anlage.

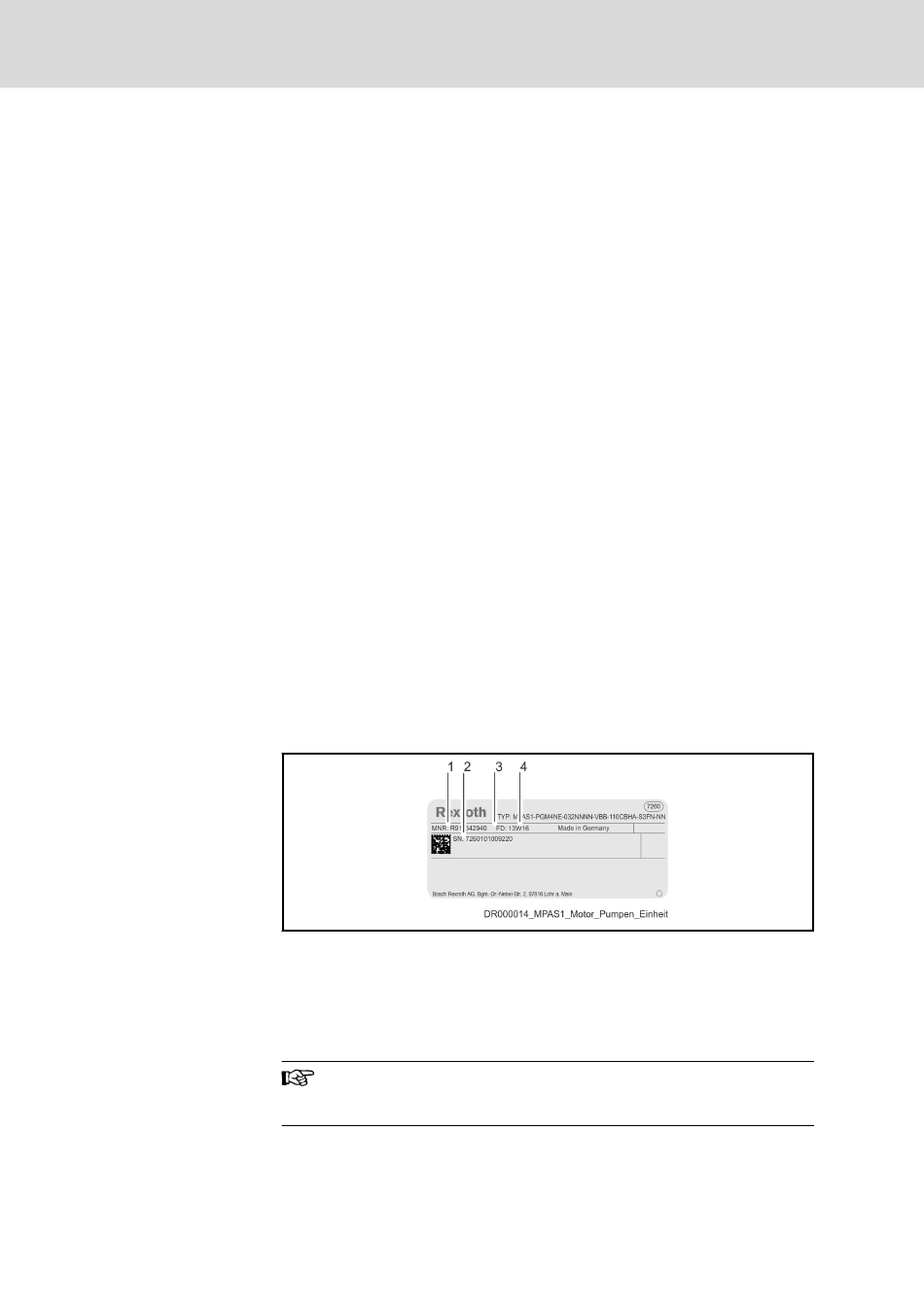

Die Motor-Pumpen-Einheit ist anhand Ihres Typschildes zu identifizieren. Das
folgende Beispiel zeigt das Typschild einer Motor-Pumpen- Einheit MPAS1:
1
Materialnummer
2
Seriennummer
3
Fertigungsdatum
4
Typenbezeichnung
Abb. 5-3:
Typenschild Motor-Pumpen-Einheit
Der Typenschlüssel dient zur allgemeinen Indentifikation von Pro‐
dukten. Die Lieferfähigkeit einzelner Kombinationen muss über
das Bestellsystem ermittelt werden.
DOK-SYTROX-MPAS1******-IT01-DE-P
