Komponente Msk; Komponente Lem - Bosch Rexroth Sytronix SvP 70 Serie Betriebsanleitung

DOK-SYTROX-MPAS1******-IT01-DE-P
Rexroth Sytronix SvP 70xx Motor-Pumpen-Einheit MPAS1
5.3.3

Komponente MSK

Typenschild
5.3.4

Komponente LEM

Typenschild

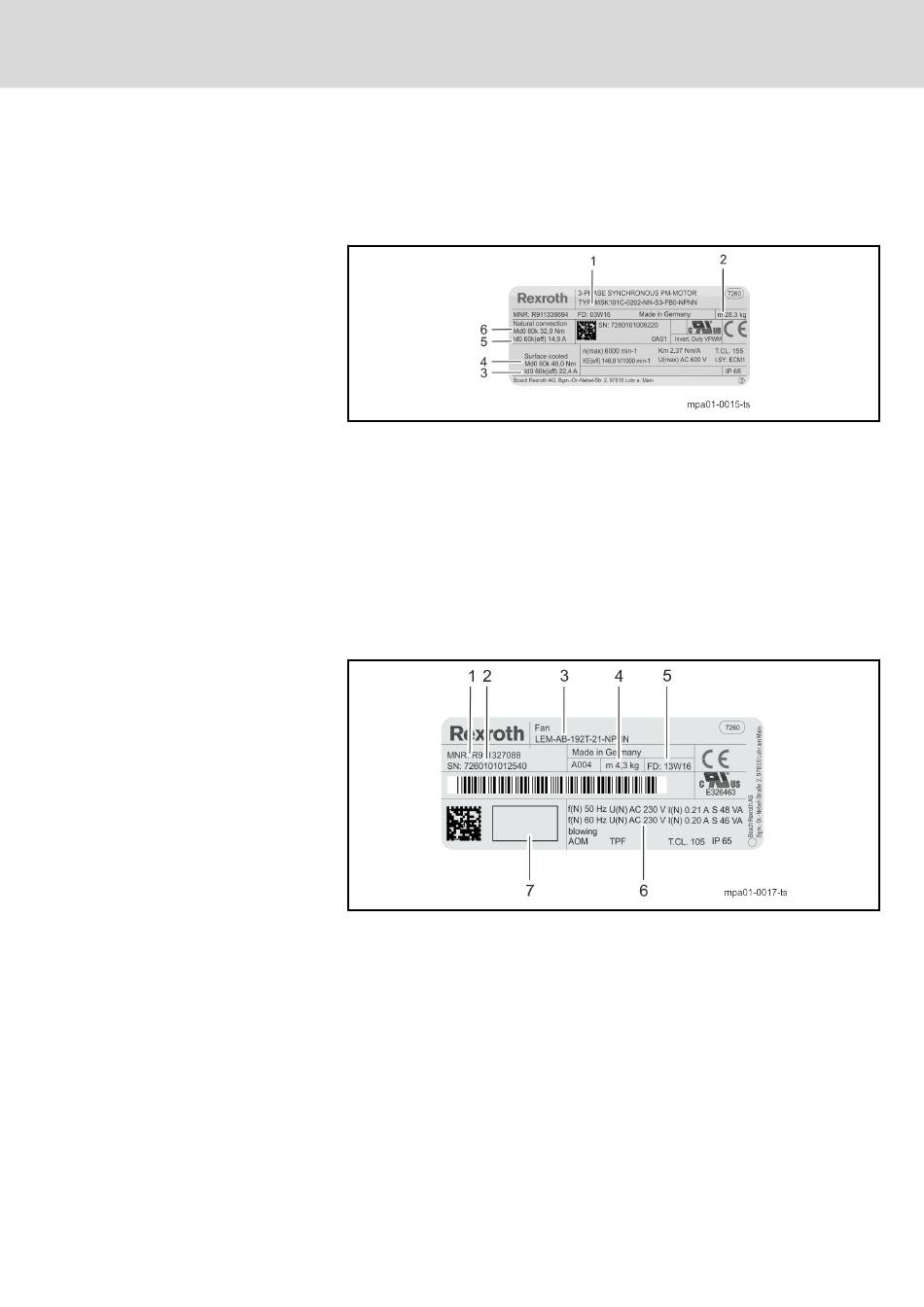

Die MSK-Motoren sind anhand Ihres Typschildes zu identifizieren. Das fol‐
gende Beispiel zeigt das Typschild eines MSK101:
1 Typenbezeichnung
2 Masse Motor ohne Lüftereinheit
3 Stillstandsdauerstrom (Oberflächengekühlt)
4 Stillstandsdauerdrehmoment (Oberflächengekühlt)
5 Stillstandsdauerstrom
6 Stillstandsdauerdrehmoment
Abb. 5-7: Identifikation MSK
Die Lüfereinheit ist anhand Ihres Typschildes zu identifizieren. Das folgende
Beispiel zeigt das Typschild einer Lüftereinheit LEM:
1 Materialnummer
2 Seriennummer
3 Typenbezeichnung
4 Masse
5 Fertigungsdatum
6 Technische Daten
7 Grafik Elektrischer Anschluss
Abb. 5-8: Identifikation LEM
Bosch Rexroth AG 33/85
Zu diesem Produkt
