DOK-SYTROX-MPAS1******-IT01-DE-P
Rexroth Sytronix SvP 70xx Motor-Pumpen-Einheit MPAS1
1
MSK-Motor
2
Klemmenkasten
3
Schutzleiteranschluss, zusätzlicher (Option ATEX)
4
Anschlusspunkt Betriebserde
5
Regelgerät

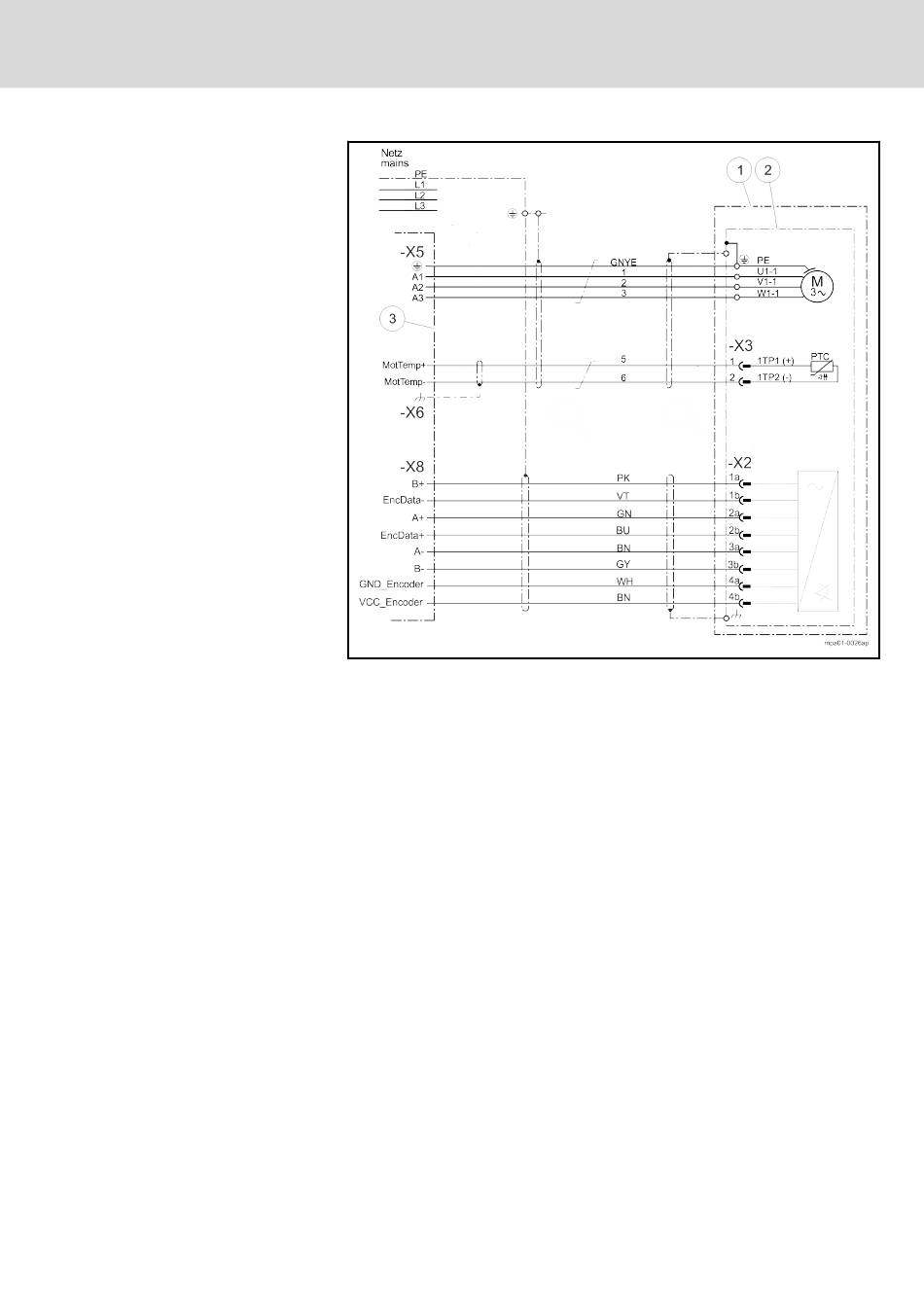

Abb. 8-1:
Anschlussplan
Bosch Rexroth AG
49/85
Anschluss
