Bosch Rexroth Sytronix SvP 70 Serie Betriebsanleitung Seite 45

DOK-SYTROX-MPAS1******-IT01-DE-P

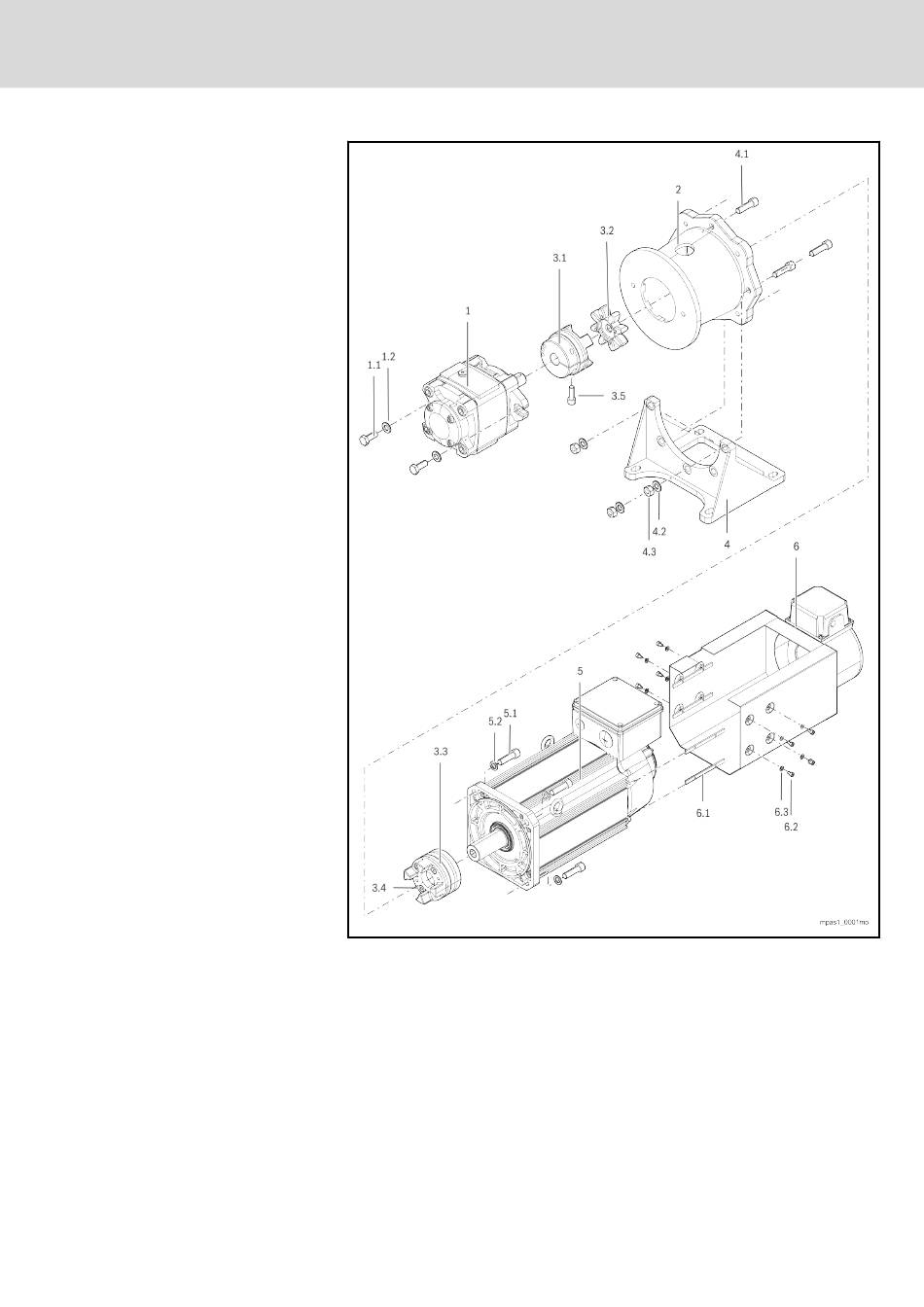

Rexroth Sytronix SvP 70xx Motor-Pumpen-Einheit MPAS1
1 Innenzahnradpumpe PGM4
1.1 ISO4017-M12X40-8.8 (Anziehdrehmoment 87 Nm)
1.2 ISO7089-12-200HV
2 Pumpenträger
3.1 Kupplung Nabe Pumpe
3.2 Zahnkranz
3.3 Kupplung Nabe Motor
3.4 Klemmschraube Nabe Motor (M8: MA 25 Nm / M10: MA 49
Nm)
3.5 Klemmschraube Nabe Pumpe (M10: MA 69 Nm / M12: MA 120
Nm)
4 Pumpenfuß
4.1 ISO4762-M12X40-8.8
Bosch Rexroth AG 43/85
Montage
