44/85
Bosch Rexroth AG
Montage
Rexroth Sytronix SvP 70xx Motor-Pumpen-Einheit MPAS1
4.2
ISO7089-12-200HV
4.3
ISO4032-M12-8
5
Synchronmotor MSK101
5.1
ISO4762-M12X45-8.8
5.2
ISO7092-12-200HV
6
Lüftereinheit LEM192
6.1
Leiste
6.2
ISO4762-M5X8-8.8
6.3
Sicherungsscheibe DNL5
Abb. 7-2:
Motor-Pumpen-Einheit MPAS1 aus Komponenten zusammenbauen
Verwenden Sie bei den Schraubverbindungen der nachfolgenden Arbeits‐
schritte 1 bis 5 Schraubensicherungsmittel z. B. Loctite 243.
MN
Einstellmaß Kupplung Nabe Motor
PN
Einstellmaß Kupplung Nabe Pumpe

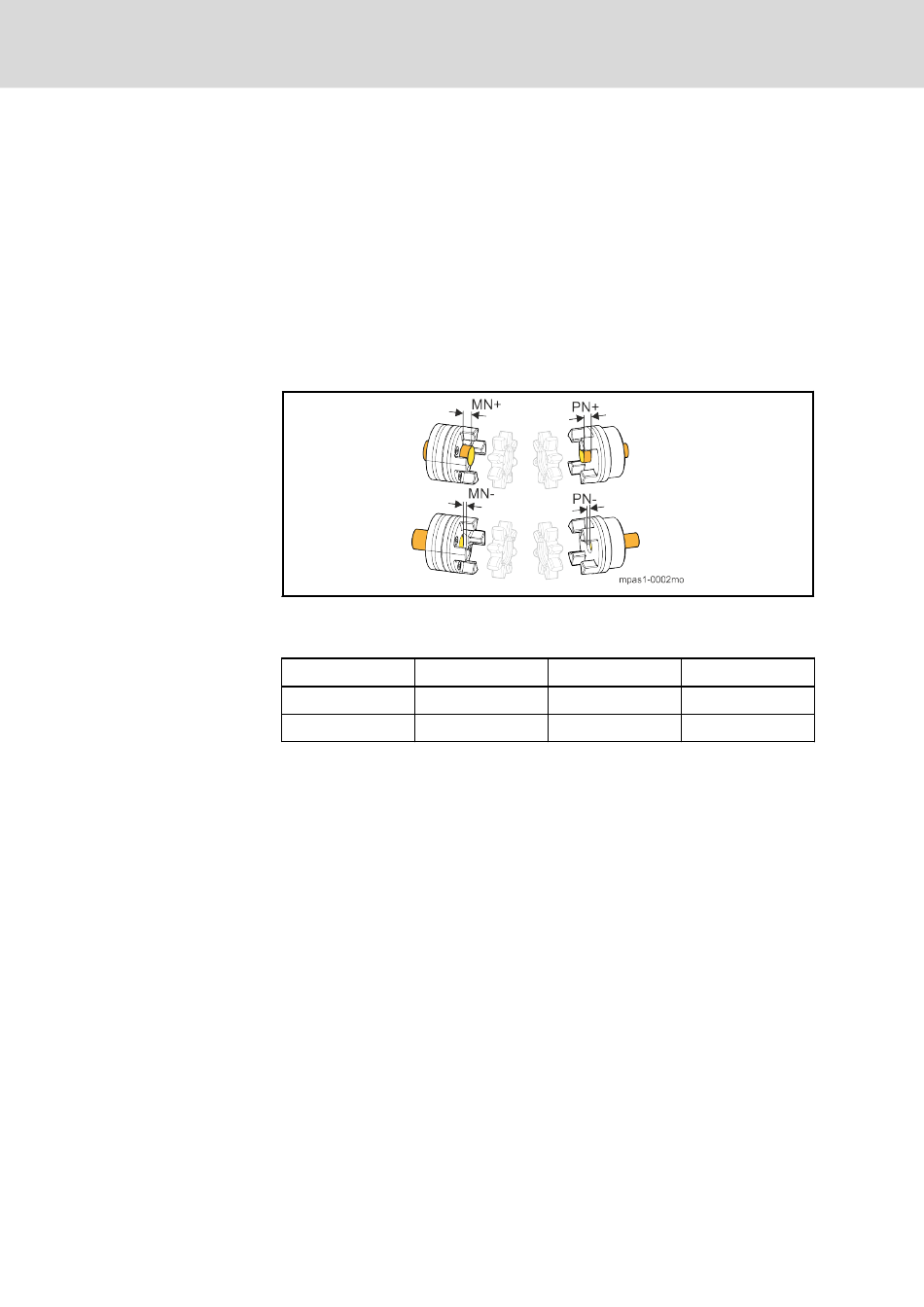

Abb. 7-3:
Einstellmaße Kupplungsnabe
Motor
MN [mm]
MSK101C, -D, -E
+1
MSK101F
+3
Tab. 7-1:
Einstellmaße Kupplungsnabe
1. Kupplung Nabe Pumpe montieren
Schieben Sie die Nabe 3.1 auf die Welle der Pumpe unter Beachtung
der Einstellmaße und befestigen Sie die Nabe mit der Klemmschraube
3.5 (MA M10: MA 69 Nm / M12: MA 120 Nm).
2. Kupplung Nabe Motor montieren
Schieben Sie die Nabe 3.4 auf die Welle des Motors unter Beachtung
der Einstellmaße und befestigen Sie die Nabe mit den Klemmschrauben
3.4 (MA M8: MA 25 Nm / M10: MA 49 Nm).
3. Pumpe an Pumpenträger anschrauben
Befestigen Sie die Pumpe 1 mit den Schrauben 1.1 und Scheiben 1.2
am Pumpenträger 2 (MA 87 Nm)
4. Motor an Pumpenträger anschrauben
Befestigen Sie den Motor 5 mit den Schrauben 5.1 und Scheiben 5.2
am Pumpenträger 2 (MA 87 Nm). Achten Sie beim Zusammenfügen der
Kupplung auf den richtigen Sitz von Zahnkranz 3.2.
5. Pumpenfuß anschrauben
Befestigen sie den optionalen Pumpenfuß 4 mit den Schrauben 4.1,
Scheiben 4.2 und den Muttern 4.3 an der Motor-Pumpen-Einheit (MA 87
Nm).
DOK-SYTROX-MPAS1******-IT01-DE-P
Pumpe
PN [mm]
PHM4
0
PHM4
0
