Montage
7.4
Zusammenbau aus Einzelkomponenten
7.4.1
MPAS1 aus PGM4 und MSK101 (Luftkühlung) zusammenbauen
Zusammenbau
Rexroth Sytronix SvP 70xx Motor-Pumpen-Einheit MPAS1
●
Stellen Sie sicher, dass zum Ansaugen, bzw. Abströmen der Luft ein
Mindestabstand zwischen Lüftergitter und Maschine eingehalten ist.

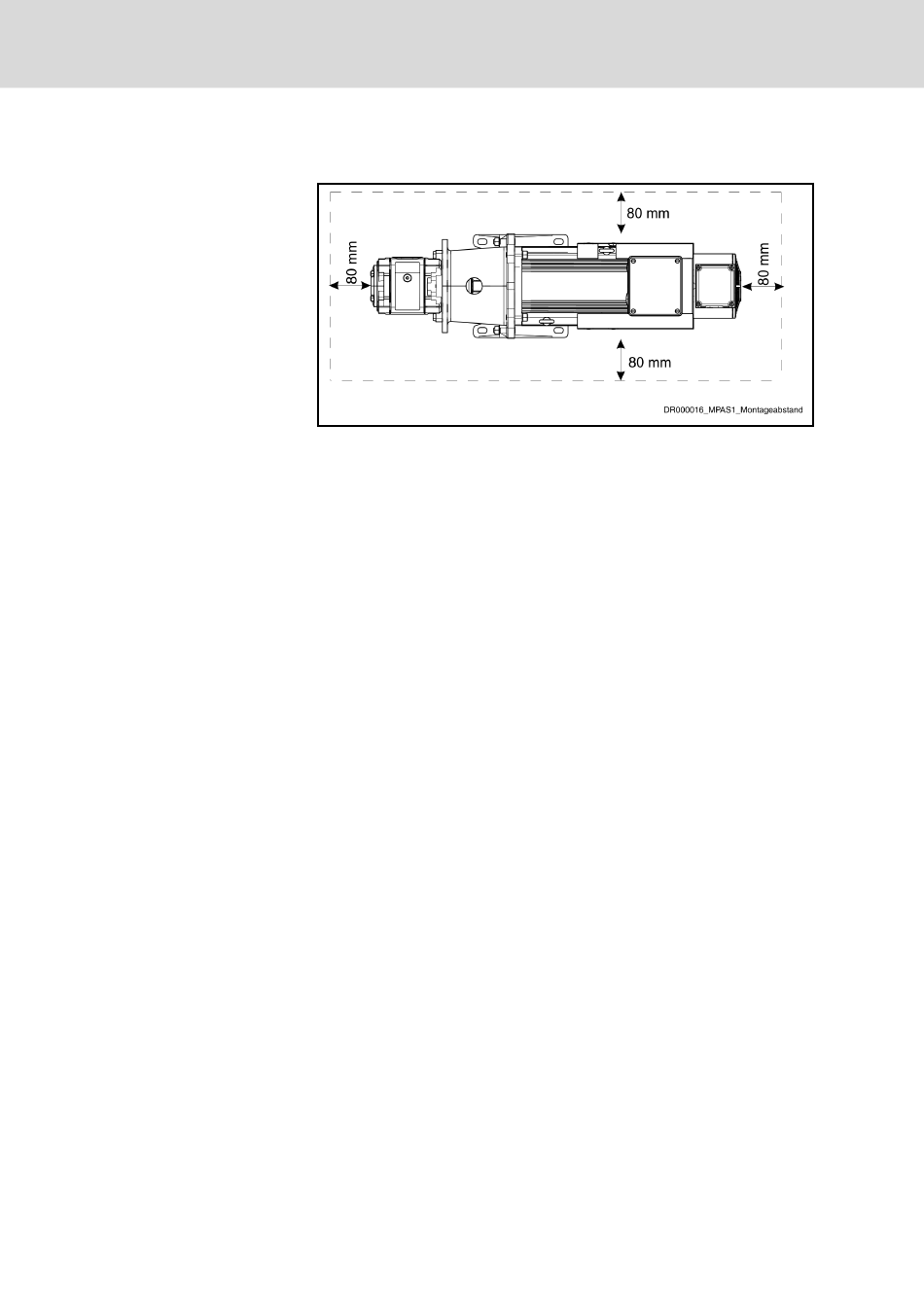

Abb. 7-1:
Montageabstand (Motorkühlung)
Montieren Sie die Baugruppen gemäß der Zeichnung unter Beachtung der
Montageschritte. Toleranz der angegeben Anziehdrehmomente ±10%.
