inVENTer iV14-MaxAir Montage- Und Bedienungsanleitung Seite 25

Simplex
ø 8 mm
4 x

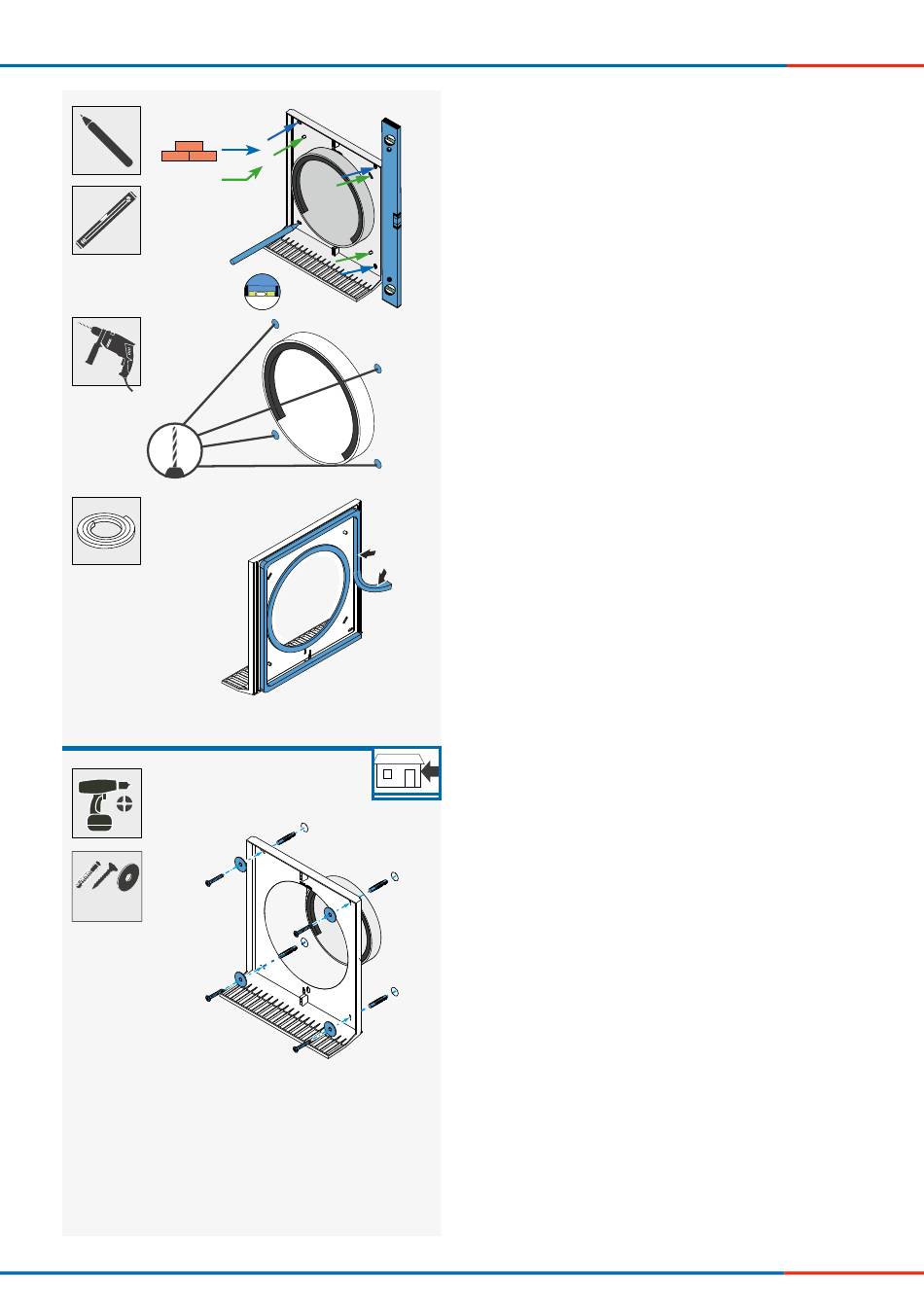

► Schieben Sie die Grundplatte auf die
überstehende Wandeinbauhülse.
► Richten Sie die Grundplatte mit einer Wasser-
waage aus.
► Markieren Sie die vier Bohrungen:
Äußere Bohrungen (blauer Pfeil): Mauerwerk.
Innere Bohrungen (grüner Pfeil): Simplex.
► Bringen Sie die vier Bohrungen mit Ø 8 mm,
min. 50 mm tief an.
TIPP:
bar vor der Montage der Grundplatte an. Dadurch ver-
hindern Sie ein zu starkes Aufquellen des Dichtungs-
bandes und erleichtern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm,
außenwandseitig und umlaufend
• entlang der Führung auf der Grundplatte.
• bündig zur Öffnung für die Wandeinbauhülse.
Achten Sie darauf, die Befestigungslöcher nicht
abzudichten.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie die Grundplatte Wetterschutz-
haube mit 4 Schrauben und Unterlegscheiben in
den Dübeln.
TIPP:
der Wetterschutzhaube Flex an Außenwände mit
Dämmung oder bei Einsatz des Wandeinbaublocks/
Wandeinbausystem Simplex Dämmstoffdübel zur
Befestigung. Diese sind nicht im Lieferumfang
enthalten, sie sind optional erhältlich.
Lüftungsgerät iV14-MaxAir
EINBAU UND MONTAGE
Bringen Sie das Dichtungsband erst unmittel-
Nutzen Sie beim Anbringen der Grundplatte
