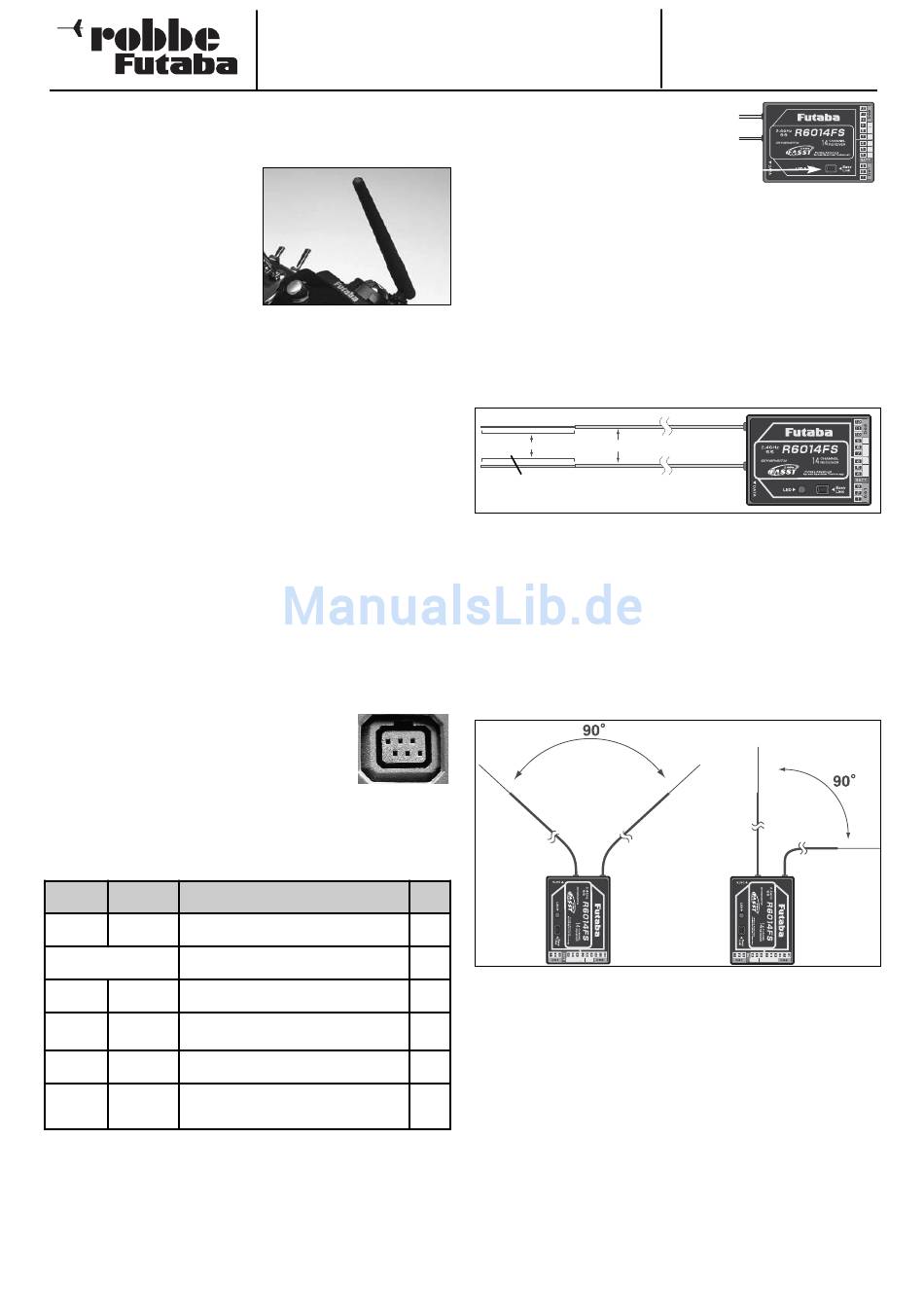

8.1. EINBAU UND ANBINDUNG DES EMPFÄNGERS
Senderantennenausrichtung
Die bewegliche Senderantenne
sollte in eine vertikale Position
gebracht werden um eine best-
mögliche Abstrahlung zu erhalten.
Niemals mit der Antenne auf das
Modell zielen, in Ver längerung der
Antennen spitze ist die Abstrahlung
am geringsten!
HINWEIS:
Während des Fluges die Antenne nicht anfassen, dies reduziert die
Abstrahlung deutlich.
Allgemeine Hinweise zu 2,4 GHz RC-Anlagen
Das 2,4 GHz System verhält sich anders als bisherige Fernsteuersy-
steme im 27-40 MHz-Bereich.
• Die Ausbreitung der 2,4 GHz Signale erfolgt geradlinig, deswegen
ist es erforderlich immer Sichtkontakt zum Modell zu besitzen.
• Größere Hindernisse zwischen Sender und Empfänger können
das Signal stark dämpfen oder blockieren.
• In Bodennähe ist die Dämpfung des Sendesignals höher als bei
27-40 MHz Anlagen.
• An nebligen Tagen und/oder bei nassem Boden kann die Reich-
weite in Bodennähe reduziert sein.
• Befindet sich ein Modell in Bodennähe und gelangt ein Hinder-
niss (Person, Fahrzeug, Objekt etc.) zwischen Sender und Emp-
fänger so kann sich die Reichweite deutlich reduzieren.
Lehrer-Schüler-Betrieb
Wenn der Sender mit dem TM-14 Modul als Lehrersender eingesetzt
wird, so ist darauf zu achten, dass erst die HF-Abstrahlung erfolgt
(grüne LED "EIN" bzw. blinkt, rote LED aus), bevor auf den Schüler-
sender umgeschaltet wird. Es können sonst Fehlfunktionen entste-
hen.
Hinweis:
Trainer-Betrieb mit anderen robbe- Futaba Anla-
gen als Schüler kann nur mit solchen Sendern
erfolgen, welche die neue rechteckige 6-Pol
Micro-Trainer Buchse besitzen.
Der Anschluss von robbe-Futaba Anlagen mit anderem, beispiels-
weise mit rundem DIN-Stecker führt zu einer Fehlfunktion.
LED Statusanzeige am Modul
LED grün LED rot Funktion/Status
EIN EIN Initialisierung nach dem Einschalten
abwechselnd blinkend Überprüfung der HF-Umgebung
EIN AUS HF-Abstrahlung - "senden" ohne F/S
HF-Abstrahlung im "Power-Down-
EIN blinkt
Modus" für Reichweitentest
blinkt AUS HF-Abstrahlung - "senden" mit F/S
HF-Abstrahlung im "Power-Down-
blinkt blinkt
Modus" für Reichweitentest mit F/S
Empfänger - Anbindung (Easy-Link)
Durch Drücken der Taste "Easy-Link" wird im Empfänger automa-
tisch die individuelle Codenummer des Senders (130 Millionen
Codes) gespeichert. Durch diese "Bindung" reagiert der Empfänger
nur noch auf die Signale des angebundenen Senders.
T 12 Z
• Sender und Empfänger nahe zueinan-
der bringen (ca. 1 m)
• Sender einschalten
• Empfängerstromversorgung einschal-
ten
• Taste Easy Link (ID Set) am Empfän-
ger für mindestens 1 Sekunde drücken und wieder loslassen um
den Empfänger an den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Vor-
aussetzungen zu einer noch besseren Unterdrückung von Störsigna-
len als bei herkömmlichen Systemen, da über einen digitalen Filter
nur die Steuerimpulse des eigenen Senders herausgefiltert werden
können. Dadurch werden Störungen und der Einfluss von anderen
Sendern sehr effektiv unterdrückt.
Es können mehrere Empfänger an das gleiche Modul "angebunden"
werden". Soll die "Bindung" an ein anderes Modul/Sender erfolgen,
so ist nach dem Einschalten die Taste Easy-Link erneut zu drücken.
Antenne
Diesen Bereich möglichst gestreckt verlegen
Der R 6014FS Empfänger besitzt ein Diversity-System mit 2 Anten-
nen und entsprechenden Eingangsstufen, dieses System prüft stän-
dig den Signalpegel beider Antenneneingänge und schaltet blitz-
schnell und übergangslos auf das stärkere Signal um.
Die PRE-VISON Software scannt permanent das Eingangssignal ab
und führt, falls erforderlich, eine Fehlerkorrektur durch. Werden die
beiden Antennen im 90° Winkel zueinander angeordnet, wird die bei
nur einer Antenne übliche Lageabhängigkeit wesentlich verbessert,
was die Empfangssicherheit deutlich erhöht.
Um optimale Empfangsergebnisse zu erzielen, beachten sie folgen-
de Hinweise:
F/S
---
---
• Der wichtigste Punkt ist, die beiden Antennen soweit als möglich
AUS
voneinander zu platzieren.
• Die beiden Antennen sollten gestreckt verlegt werden.
AUS
• Der Winkel der Antennen zueinander sollte ungefähr 90° betra-
gen.
EIN • Große Modelle besitzen oft größere Metallteile, welche den HF-
Empfang dämpfen, in solchen Fällen die Antenne links und
rechts davon positionieren.
EIN
• Die Antennen sollen mindestens 1,5...2 cm von leitenden Materi-
alien, wie Metall, Carbon etc. entfernt sein.
• Dies gilt nicht für das Koaxialkabel, sondern nur für den End-
bereich der Antenne.
• Enge Verlegeradien für das Koaxialkabel sind zu vermeiden,
ebenso ein Knicken des Kabels.
• Empfänger vor Feuchtigkeit u. Vibration schützen.
20
Bestell Nummer
2,4GHz: F 8068
Koaxial Kabel
