HINWEISE ZUM UMGANG MIT D/P-KARTEN

• D/P-Karte nicht während des Speichervorgangs heraus -
nehmen.
• D/P-Karte nicht starken magnetischen oder elektrischen
Feldern aussetzen. Daten gehen verloren und Karte kann
zerstört werden.
• Keinem direkten Sonnenlicht oder hoher Luftfeuchtigkeit
aussetzen.
• Keinem Schmutz, Wasser oder sonstigen Flüssigkeiten
aussetzen.
• Karte beim Einsetzen oder Herausnehmen immer an den
Ecken anfassen.
• D/P-Karte immer in der richtigen Richtung einsetzen.
• Data-Pack Karte nur bei ausgeschaltetem Sender einste -
cken bzw. herausnehmen.
4.7 LEHRER-SCHÜLER BETRIEB

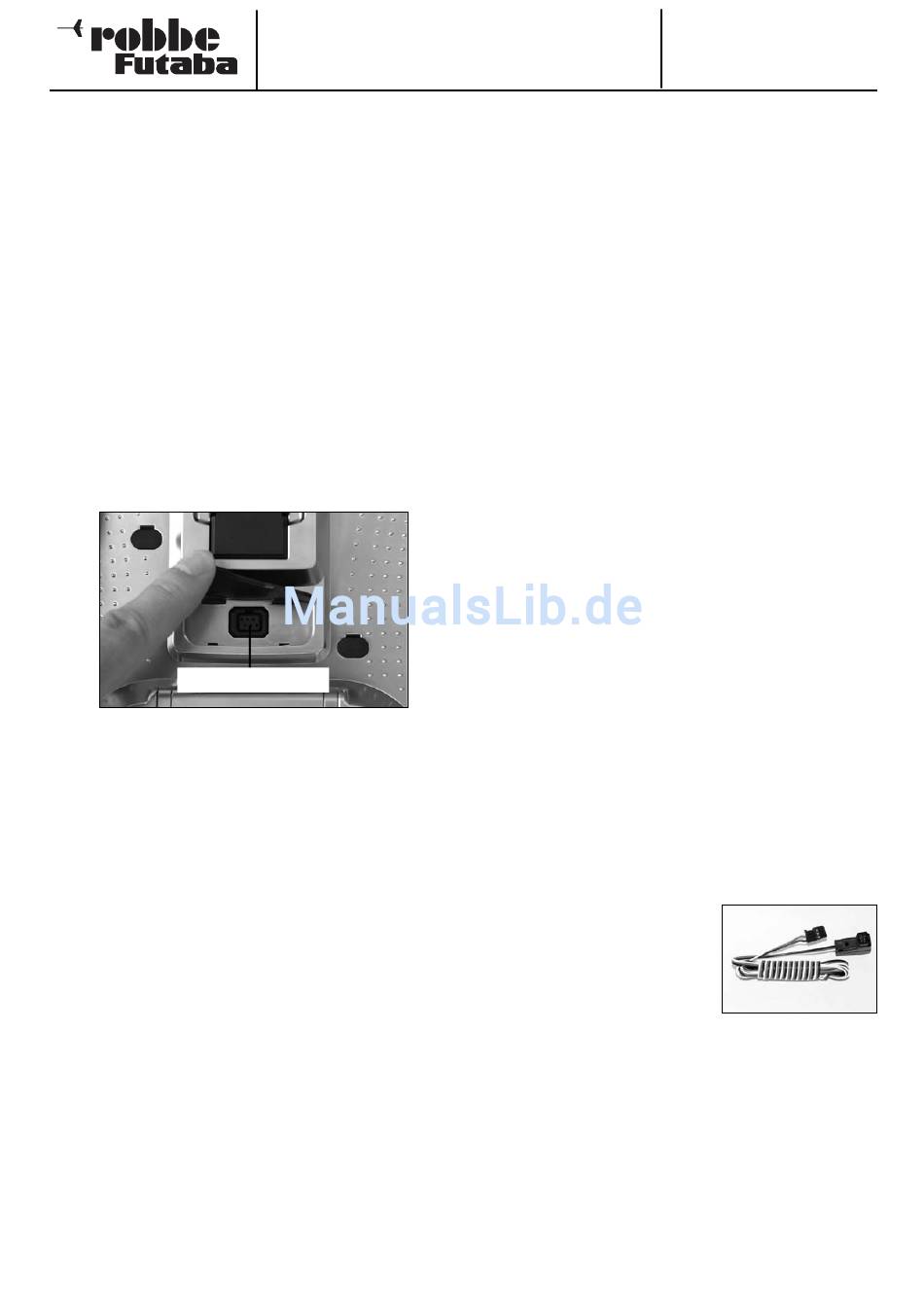

Der T12Z Sender ist auf der Rückseite mit weiteren wichtigen
Anschlüssen ausgerüstet. Unter anderem mit einer Lehrer-
Schüler Buchse, die aber auch für den DSC- und den Betrieb
am Flugsimulator vorgesehen ist. Die Buchse befindet sich
unter einer Gummiabdeckung (siehe folgendes Bild).
DSC / Trainer-Buchse
Ein Lehrer-Schüler-Betrieb (Trainer) ermöglicht Flugschülern
das Erlernen des Modell-Fliegens mit Hilfe eines Fluglehrers.
Der T12Z Sender ist serienmäßig mit einer Buchse ausge -
rüstet, über die der Lehrer-Schüler-Betrieb durchgeführt wer -
den kann.
Verbinden Sie Lehrer und Schülersender mit einem ent -
spre ch enden, als Zubehör erhältlichen Trainerkabel (siehe
nach folgende Aufstellung).
Der T12Z Sender kann sowohl als Lehrer- als auch als
Schülersender eingesetzt werden.
Beachten Sie bitte folgende Hinweise
• Beim Lehrer-Schüler-Betrieb ist im Schülersender eine
eigene Spannungsversorgung erforderlich.
• Je nach Sendertyp wird der Schülersender durch Einste-
cken des Trainerkabels eingeschaltet. Um eine HF-Abstrah-
lung des Schülersenders zu verhindern, wird empfohlen
den Quarz oder das HF-Modul sowie die Antenne vom Sen-
der zu entfernen.
• Am Schülersender muss PPM (FM) Modulation eingestellt
sein (außer ein T12Z-Sender ist auch Schülersender).
• Sollten die Sender nicht die gleiche Funktionsbelegung
haben (Drossel links/rechts),so muss am Schülersender ein
Funktionstausch (MODE 1-4) durchgeführt werden.
• Lehrer- und Schülersender mit Trainerkabel verbinden.
• Lehrer-Sender einschalten.
• Je nach Schülersendertyp ggf. auch den Schülersender
ein schalten.
• Bei 2,4GHz Sendebetrieb als Lehrersender muß der
Schülersender über eine 6polige Micro-Buchse verfü-
gen!
T 12 Z
• Funktionskontrolle durchführen, L/S-Taster betätigen und
die Steuerfunktionen des Schülersenders überprüfen.
• Nach dem Loslassen muss die Steuerung wieder vom Leh-
rersender erfolgen.
Per Software kann ausgewählt werden, ob der Schülersender
Mischfunktionen zur Steuerung des Modells selbst besitzt
oder ob die Funktionen des Lehrersenders genutzt werden
sollen. Alternativ dazu ist auch ein Mix-Betrieb möglich, in
dem beide Sender das Modell steuern können.
Nähere Informationen zu den Einstellungen entnehmen
Sie der Beschreibung im Kapitel "System-Menü " im Ein -
stell-Menü "Trainer".
Der T12Z Sender lässt sich sowohl als Lehrer- wie auch als
Schülersender in Verbindung mit den verschiedensten Sen -
dern aus dem robbe/Futaba Programm betreiben. Dabei erge-
ben sich folgende Kombinationsmöglichkeiten / Trainer -
kabelanforderungen:
T12Z Sender als Lehrersender in Verbindung mit folgen-
den Schülersendern:
• Sender T12Z, T14MZ, FX-40, FF-9, FF-7 (T7CP), T4EX,
Skysport T4YF = Trainerkabel No. F1591
• Sender FX-14 / 18 = Trainerkabel No.8236
• Sender der F-Serie mit Trainermodul 4 = Trainerkabel No.
8238
• Sender der F-Serie mit Trainermodul 1 und 6-poligem DIN-
Anschluss Skysport 4 (T4VF), FF-6, FF-8 und PCM 1024-
9Z) = Trainerkabel No. F1592
T12Z Sender als Schülersender in Verbindung mit fol gen-
den Lehrersendern:
• Sender T12Z, T14MZ, FX-40, FF-9, FF-7 (T7CP), T4EX,
Skysport T4YF = Trainerkabel No. F1591
• FX-14 / 18 = Trainerkabel No.8236
• Skysport 4 (T4VF), FF-6 ,FF-8 oder PCM 1024 9Z-Sender =
Trainerkabel No. F1592
• FC-16, FC-18 oder FC-28-Sender und Trainer 1 Modul mit
6-poligem DIN-Anschluss = Trainerkabel No .F1592
• FC-16, FC-18 oder FC-28-Sender mit Trainer 4 Modul
(3,5mm) = Trainerkabel No.8238
4.8

DSC-BETRIEB / BETRIEB AM FLUGSIMULATOR

An die DSC-Buchse auf der Rück -
seite des Senders kann ein DSC-
Kabel (Direct-Servo-Control) ange-
schlossen werden, um ohne HF-
Abstrahlung direkt den Empfänger
und die angeschlossenen Servos
zu steuern. Dies ist z.B. bei einem
Wettbewerb von Vorteil, wenn der Fre quenzkanal belegt ist,
man aber trotzdem Einstellungen än dern möchte. Auch zur
Frequenzkanalumstellung des Empfängers R 6014 einsetzbar.
Hinweis:
Die DSC Funktion kann nur alternativ zur Trainer-Funktion ge -
nutzt werden. Deaktivieren (INA) Sie den Trainerbetrieb dazu
im "System Menü ",Einstellmenü "Trainer "
• Stecken Sie beiliegendes DSC-Kabel an die Buchse B/C
des Empfängers.
• Spannungsversorgung des Empfängers einschalten.
• Danach den Stecker in den Sender einstecken, dabei wird
dieser automatisch eingeschaltet ohne jedoch ein Sende -
signal abzustrahlen. Im Display erscheint die Meldung
10
Bestell Nummer
2,4GHz: F 8068
