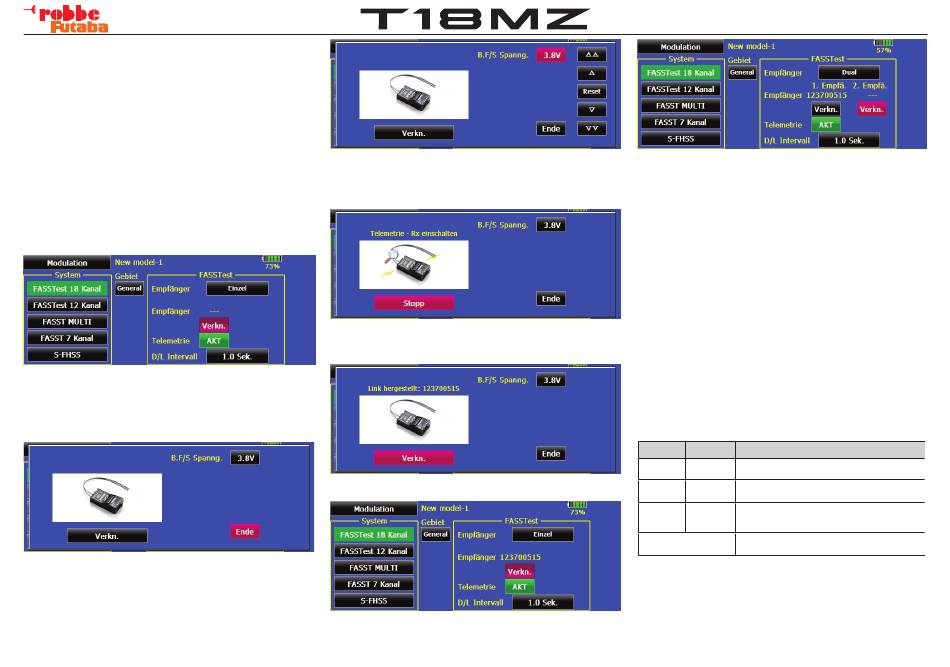

6. aNScHluSS VoN eMPFäNger uNd SerVoS
Zum Lieferumfang gehört der FASSTest
ger R7008SB. An diesen Empfänger können sowohl normale
Analog - und Digital-Servos als auch S.BUS Servos, sowie
über den S.BUS2 Anschluss auch Telemetrie-Sensoren ange-
schlossen werden.
aNBiNduNg deS eMPFäNgerS r7008SB
Um die codierten Signale des Senders zu empfangen und
umzusetzen, muss der Empfänger an den Sender„gebunden"
werden.
• Beim Anbinden sollte in der Umgebung kein weiteres
FASSTest
System eingeschaltet sein.
®
• Sender und Empfänger nahe zueinander bringen
(ca. 50 cm oder näher)
• Sender einschalten und das Menü Basis / Modulation
„FASSTest 18 Kanal" Modulation aufrufen.
• Wählen ob 1 (Einzel) oder 2 Empfänger (Dual) an diesen-
Modellspeicher des Senders angebunden werden sollen
• Button „Verkn." drücken, es erscheint ein Untermenü zum
Anbinden des Empfängers.
• In diesem Untermenü kann zum einen die Alarmspannung
für den Battery Failsafe dieses Empfängers eingestellt wer-
den. Dazu auf den Button B.F/S Spanng. „3,8V" drücken
• Es erscheinen Einstelltasten um die Alarmspannung im
Bereich von 3,5 bis 8,4 Volt einzustellen.
14
Telemetrie
Empfän-
®
-
• Zum anderen wird die „Anbindung" zum Sender hergestellt
und gespeichert.
• Taste „Verkn." drücken
• Spannungsversorgung des Empfängers einschalten, dieser
startet den Anbindungsprozess und sendet die individuelle
Codenummer des Empfängers zum Sender.
• Die Empfängercodenummer erscheint im Display
• Nach erfolgter Anbindung, leuchtet die Empfänger LED grün.
• Die Anbindung eines zweiten Empfängers erfolgt in der
gleichen Art und Weise.
• Durch Drücken der Taste „d/l intervall" kann eingestellt
werden, wie häufig die Telemetriedaten vom Empfänger im
Modell zum Sender am Boden gefunkt werden.
• Der Einstellbereich beträgt 0,1 bis 2 Sekunden, das ent-
spricht:
0,1 Sek = 10 x pro Sekunde bis 2 Sek = 0,5 x pro Sekunde
• Je kleiner der Wert um so häufiger wird die Anzeige aktua-
lisiert.
• Zum Anzeigen von Durchschnittswerten eher eine lange-
same Intervallzeit (1-2 Sek) einstellen.
• Zur Anzeige von Spitzenwerten (Stromspitzen) sollte die
Anzeige häufiger erneuert werden.
STaTuSaNZeige der eMPFäNger - led
LED grün LED rot Funktion/Status
AUS
EIN
Sendersignal wird NICHT empfangen
EIN
AUS
Sendersignal wird empfangen
Sendersignale werden empfangen, aber
blinkt
AUS
falsche Codenummer.
abwechselnd
Nicht behebbarer Fehler
blinkend
anbindung
