"DSC-Kabel angeschlossen", die Steuersignale werden
zum Empfänger per Kabel übertragen.
Um mit dem T12Z Sender einen Flugsimulator zu bedienen,
setzen Sie bitte das als Zubehör erhältliche Adapter kabel No.
8239 ein.
Der Sender muss dazu unbedingt auf 8 Kanal und FM Mo -
dulation eingestellt sein (im Basis Menü, Einstellmenü
Frequenz).
4.9
EINGABEELEMENTE

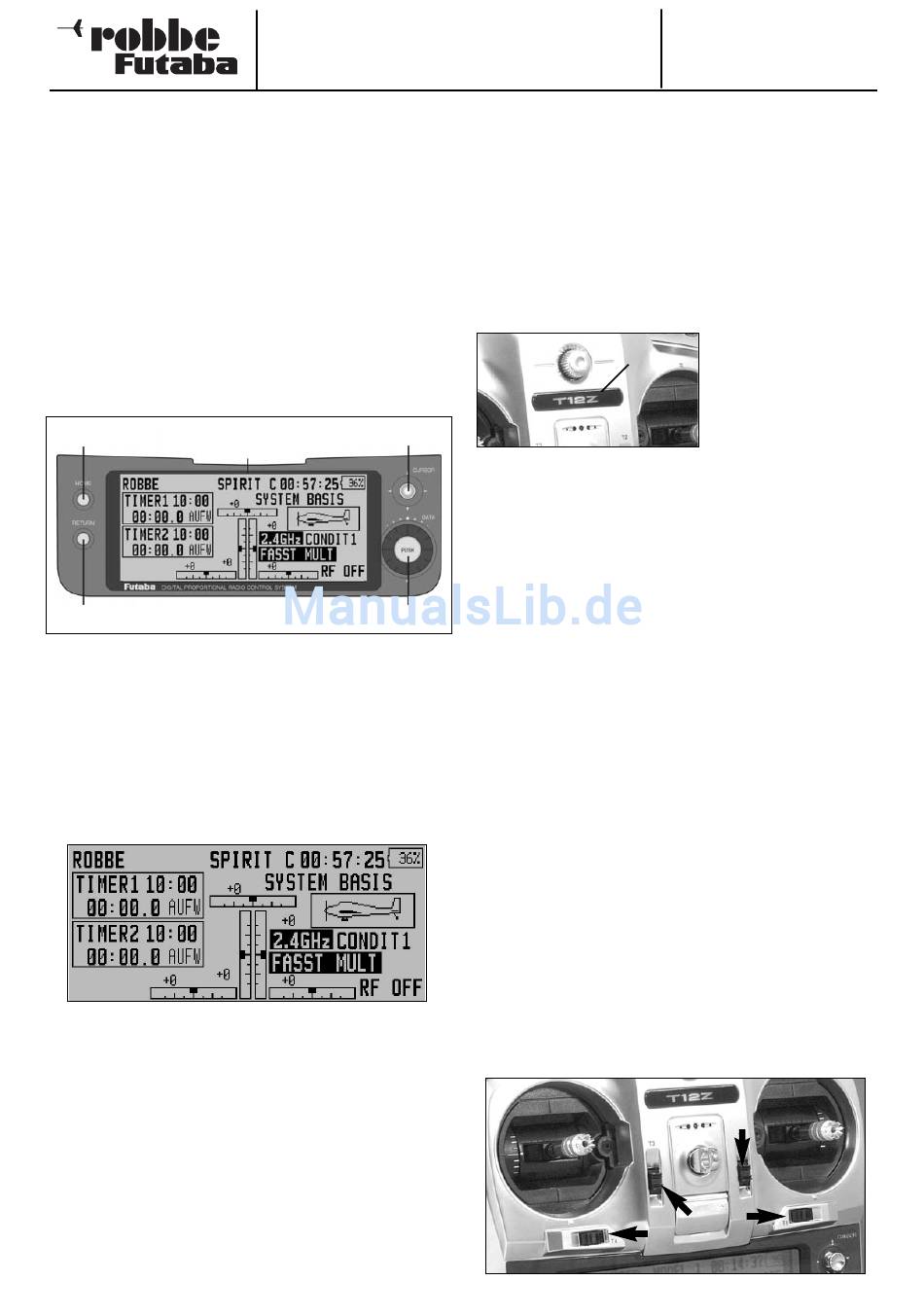

Die Programmierung der T12Z erfolgt, in Verbindung mit dem
großen übersichtlichen LCD-Monitor, über einen '3-D-Hotkey'
mit ENTER-Funktion, eine 4-fach Wippe (cross-key), sowie
'HOME'- und 'RETURN'-Taste.
'HOME'-Taste
'LCD-Monitor
'RETURN'-Taste
LCD-MONITOR
Der große, übersichtliche und kontraststarke LCD-Monitor mit
300 x 128 dots stellt dem Anwender sowohl bei der
Programmierung als auch während des Betriebes alle notwen-
digen Informationen zur Verfügung. Der Dialog mit der T12Z
gelingt über diese Schaltzentrale mühelos.
Die Abbildung zeigt das Home-Display mit der übersichtlich
geordneten Fülle von Informationen. Die Beschreibung der
einzelnen Anzeigen erfolgt in Kapitel 9.
3-D-HOTKEY / ENTER-TASTE
Die Dateneingabe bei der Programmierung erfolgt hauptsäch-
lich über den '3-D-Hotkey', durch Drehbe wegungen wird ein
markierter Wert erhöht oder verringert. Durch eine Druck be -
tätigung erfolgt die Bestätigung von neu eingestellten Werten
(ENTER-Funktion).
4-FACH WIPPE (CROSS KEY)
Mit dem 'cross-key' wird der Cursor bewegt. Durch Betäti -
gung der Wippe in eine der vier möglichen Richtungen wird
der Cursor entsprechend bewegt. Dadurch lassen sich die ein-
zelnen Menüpunkte auf dem LCD-Monitor schnell und sicher
markieren.
T 12 Z
'Cursor (cross-key)
'3-D-Hotkey / ENTER
11
Durch Druck auf den 'cross-key', gelangt man zum nächsten
Menü, falls eines vorhanden ist.
'HOME'-Taste
Mit einer Betätigung der 'HOME'-Taste gelangt man direkt zur
Hauptanzeige (Home-Display) zurück.
'RETURN'-Taste
Durch eine Betätigung der 'RETURN'-Taste gelangt man zum
letzten Menü zurück.
4.10 LED-MONITOR
LED-Monitor
• Nach dem Einschalten blinkt die LED zum Test zunächst mit
allen Farben nacheinander.
• Wenn der interne Prozessablauf startet, blinkt die LED in
schneller Folge grün.
• Nach Abschluss des Prozesses wechselt die Anzeige auf
pinkfarbenes Dauerlicht. Es wird noch keine Sendeleis-
tung abgestrahlt! Nachdem die Abfrage "Transmit?" mit
(Yes) beantwortet wurde, schaltet die LED auf grün.
Eine grüne LED ist die Standard-Anzeige für einen akti-
ven, abstrahlenden Sender!!
• Langsames, blaues Blinken wird während der Frequenzka -
nalübertragung an den Empfänger angezeigt. Ist die Über-
tragung erfolgreich abgeschlossen, wechselt die Anzeige
wieder auf pink.
• Die LED-Monitorfarbe wechselt auf blau, wenn das DSC-
Kabel angeschlossen ist, oder der Sender als Schülersen -
der aktiviert ist.
• Langsames, rotes Blinken weist darauf hin, dass kein HF-
Modul eingesetzt ist, oder dass das eingesetzte HF-Modul
nicht zum Sender bzw. dem ausgewählten Frequenzband
passt.
KURZFASSUNG DER WICHTIGSTEN FARBANZEIGEN:
Grün =
Sender HF-Abstrahlung
Rot oder Pink = keine Sender HF-Abstrahlung
Blau =
DSC- oder Lehrer-Schüler Betrieb
4.11 DIGITAL TRIMMER
Der Sender besitzt für jede Knüppelfunktion einen digitalen
Trimm-Taster (T1...T4). Bei jeder Betätigung wird der Trimm -
wert um die voreingestellte Schrittweite verändert.
Wird die Trimm-Taste gehalten um eine größere Verstellung
des Trimm wertes zu erreichen so erfolgt eine automatische
Beschleuni gung der Verstellung (Autorepeat-Funktion).
T4
Bestell Nummer
2,4GHz: F 8068
Auf der Frontseite ist ein
LED-Monitor
mit
S i g n a l i s i e r u n g s - L E D
untergebracht, welcher
mit Blink sequenzen und
Farben den Sen derstatus
anzeigt.
T2
T1
T3
