15.10

DREHZAHLREGLER EINSTELLUNGEN

Mit Hilfe dieser Funktion lassen sich die Einstellungen eines
Drehzahlreglers vom Sender aus verstellen. Der Sollwert des
Reglers kann als %-Wert vorgegeben werden. Es lässt sich ein
Schalter programmieren, mit dem die Drehzahl in drei Stufen
(RATE 1, 2 oder 3) verändert werden kann. Außerdem lässt
sich, wie bei vielen Funktionen bestimmen, ob die Option für
alle oder nur für einen Flugzustand gelten soll (GLOB- oder
SEPA-Mode). Zum Feinabgleich lässt sich ein Geber program-
mieren.

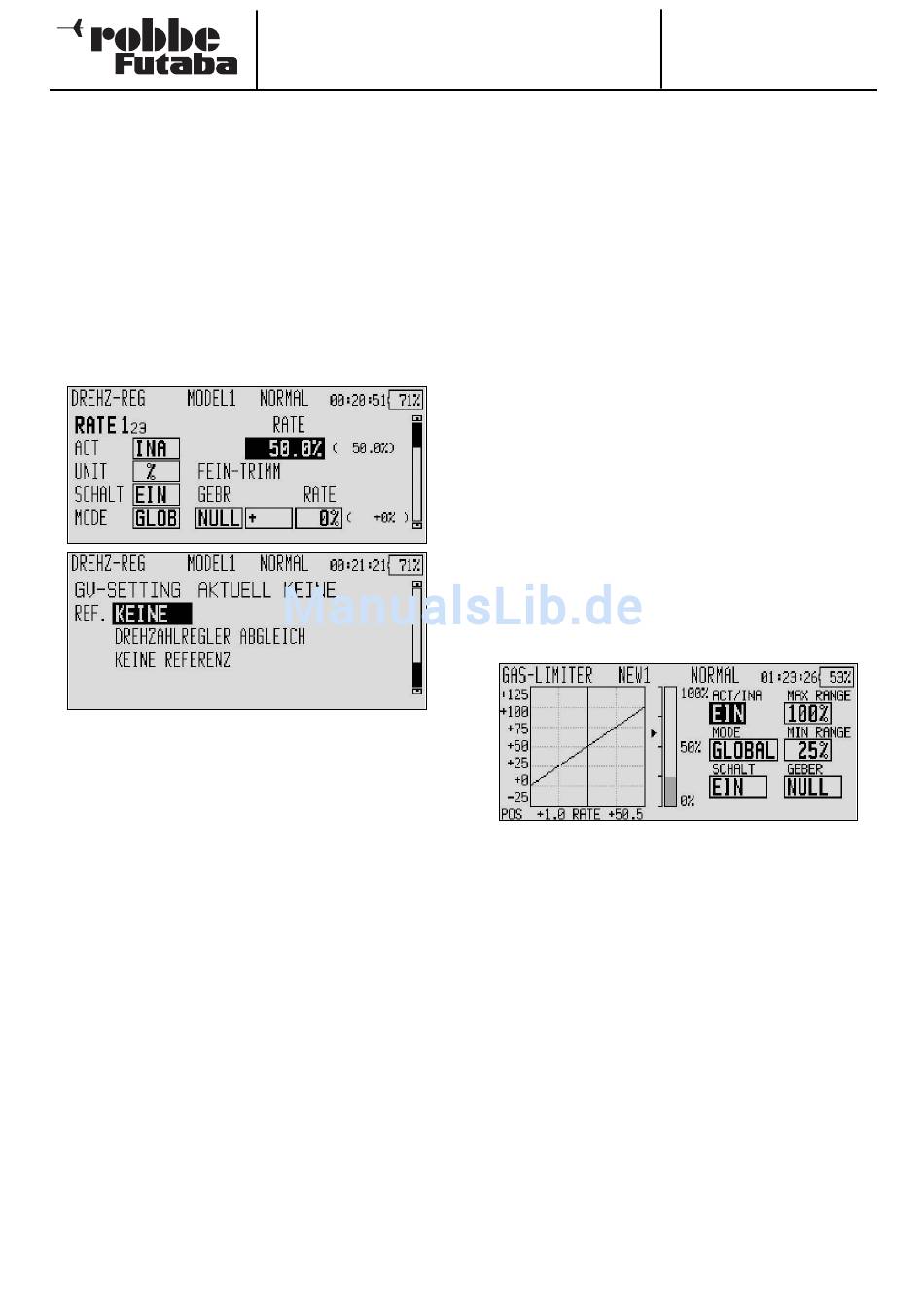

Markieren Sie mit dem Joystick die 'DREHZ-REG' Option im
Hubschrauber Modell-Menü und bestätigen Sie die Auswahl
mit ENTER. Das Display hat zwei Ebenen und stellt sich wie
folgt dar:
Das Menü hat drei identische Ebenen für die Einstellung von
drei verschiedenen Drehzahlvorgaben (RATE 1-3).
Auch diese Funktion muss zunächst in der Zeile 'ACT' aktiviert
werden. Zuerst das Feld markieren, die Einstellung mit dem '3-
D-Hotkey' vornehmen und die Aktivierung mit ENTER
abschließen. Im Feld wird danach, je nach Schalterstellung
'EIN' bzw. 'AUS' angezeigt.
In der Zeile 'SCHALT' kann mit dem bekannten Verfahren ein
Schalter und dessen Betätigungsrichtung, zur Umschaltung
der Drehzahlvorgabe, bestimmt werden. Die Voreinstellung
steht auf 'NULL', dann ist die am Regler eingestellte Drehzahl
wirksam. Die Wirkungen und Vorgaben für die mögliche Ein-
stellung von 'GLOB'- oder 'SEPA'-Modus sind mehrfach
beschrieben. Sie werden in der Zeile 'MODE' eingestellt.
Je nach Schalterstellung kann im Feld 'RATE' der %-Wert für
die Drehzahlvorgabe 1, 2 und 3 vorgegeben werden. Dazu das
Feld markieren und die Einstellung mit dem '3-D-Hotkey' vor-
nehmen. Die Voreinstellung beträgt 50%. Durch eine Be -
tätigung der 'ENTER'-Taste von mind. 1. Sek. wird die Vor ein -
stellung wieder wirksam.
Im Feld 'UNIT' kann die Einheit der Drehzahlvorgabe gewählt
werden. Zur Verfügung steht eine Anzeige als %-Wert und als
direkter Drehzahlwert (rpm). Zur Umstellung das Feld markie-
ren, die Änderung mit dem 3-D-Hotkey durchführen und den
Vorgang mit ENTER abschließen.
T 12 Z
Im Feld 'FEIN-TRIMM' können die Einstellungen für einen
Feinabgleich durchgeführt werden. Es lässt sich ein Geber
programmieren mit dem ein Feinabgleich der Drehzahl ein -
stellung durchgeführt werden kann. Zuerst muss der ge -
wünschte Geber im Feld 'SCHALT' bestimmt werden. Dazu
das entsprechende Feld markieren und die Auswahl mit dem
'3-D-Hotkey' im Schalter-/Geberauswahl-Menü vornehmen.
Jeder der zusätzlichen Geber kann ausgewählt werden. Die
aktuelle Einstellung und die Wirkungsrichtung werden ange-
zeigt.
Abgleich der Drehzahlanzeige
Im zweiten Display, dem Drehzahlregler Einstell-Menü, kann
ein Abgleich der Drehzahlanzeigen im Sender und im
Drehzahlregler GV-1 hergestellt werden.
Zeile 'REF' (Referenz) = KEINE
Kein Abgleich der Anzeigen.
Zeile 'REF' (Referenz) = 1000-2000
Abgleich der Drehzahlanzeigen (Sender<-> GV1) mit
Zieldrehzahl 1000 rpm, 1500 rpm oder 2000 rpm.
Wählen Sie die der gewünschten Drehzahl am nächsten lie-
gende Drehzahlanzeige aus und Bestätigen dies mit der Enter-
Taste.
Danach am Drehzahlregler GV-1 im Einstellmodus die gleiche
Referenzdrehzahl einstellen. Damit sind die beiden Anzeigen
aufeinander abgestimmt.
15.11 GAS-LIMITER
Diese Funktion begrenzt den H-Bereich der Drosselbewegung.
Anweisung:
1. Drücken Sie den Motor/Gas Limiter Taster im Model Menü.
2. Aktivieren Sie den Mischer und wählen Sie einen Schalter
aus, der diese Funktion startet bzw. ausschaltet.
3. Stellen Sie die Maximale Grenze des Limiters ein. Das Dia-
gramm zeigt ihnen dabei die aktuelle Position anhand des
Pfeils.
4. Stellen Sie jetzt die Minimum Grenze des Limiters ein,
gehen Sie dabei genauso vor wie bei Punkt 3.
73
