Erreicht die Trimm Position den Neutralpunkt (Mittelstellung)
oder wird der Neutralpunkt überfahren, so ertönt ein akusti -
sches Signal. Die aktuelle Trimm-Position wird in einer Balken -
grafik im Startdisplay angezeigt. Die Trimm-Taster können frei
jeder Funktionen zugeordnet und somit auch als Geber für
Mischfunktionen eingesetzt werden.
Im Menü "Funktion" wird individuell dem jeweiligen Trimm-
Taster die Trimmrate und Schrittweite vorgegeben.

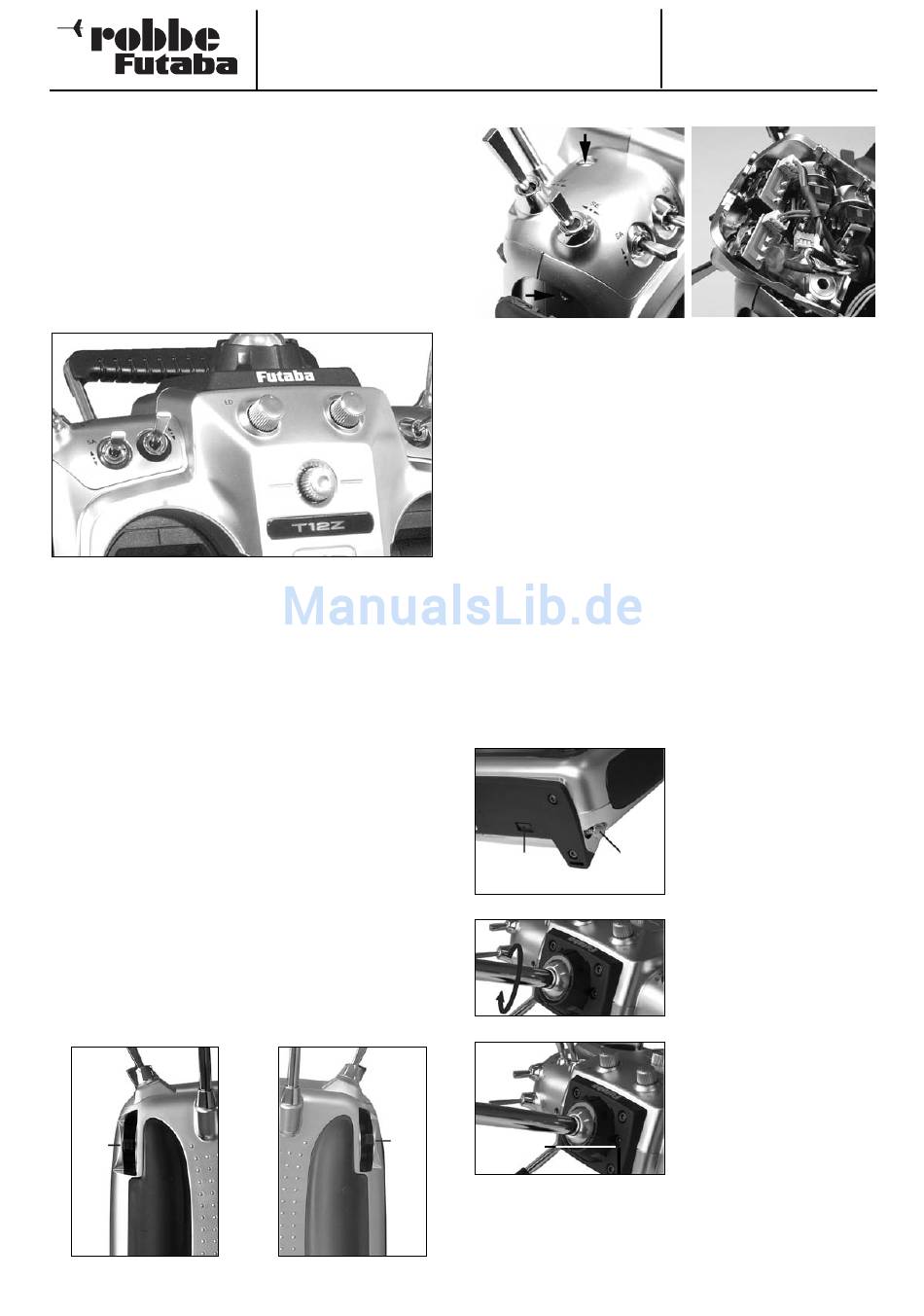

4.12 DREHGEBER
DREHGEBER MITTE
Die Drehgeber LD und RD sind analoge Geber, welche frei
einer beliebigen Funktion zugeordnet werden können. Sie be -
sitzen eine feine Rastung und bei Erreichen der Mittelstellung
ertönt ein akustisches Signal. Die beiden Drehgeber lassen
sich bequem bedienen. Durch die Markierung kann die jeweili-
ge Position erkannt werden.
Der mittlere Drehgeber CD ist ein digitaler Trimmgeber ohne
Anschlag, zusätzlich ist er noch mit einer Drucktastenfunk -
tionen versehen (CD-SW). Auch dieses Bedienelement kann
frei einer beliebigen Funktionen zugeordnet werden. Bei Mit tel -
stellung ertönt ebenfalls ein akustisches Signal.
Im Basis Menü 'Trimmeranzeige' wird die aktuelle und gespei-
cherte Position der Drehgeber als Balkengrafik angezeigt.
SEITLICHE DREHGEBER
Die beiden seitlichen Dreh geber sind ana loge Geber, welche
frei einer beliebigen Funktion zugeordnet werden können. Sie
besitzen eine feine Rastung und bei Er reichen der Mittel -
stellung ertönt ein akustisches Signal.
Der auf der linken Senderseite befindliche Geber ist mit LS, der
auf der rechten Seite mit RS bezeichnet. Beide Geber sind
bequem mit dem Zeigefinger bedienbar, ohne das die
Steuerknüppel losgelassen werden müssen. Im Basis Menü
"Trimmeranzeige" wird die aktuelle und gespeicherte Position
der Drehgeber als Balkengrafik angezeigt.
RS
T 12 Z
4.13 WECHSEL DER SCHALTER
Der Sender ist mit unterschiedlichen Schaltern bestückt. Für
einen optimalen Bedienkomfort können diese mechanisch
getauscht werden.
• Seitliche und obere Schraube des Schalter-Panels lösen
und Panel abnehmen.
• Kronenmutter des Schalters, durch Linksdrehung lösen.
• Sie können die Schalter nach Ihrem individuellen Bedarf
platzieren.
• Nach erfolgtem Schalterumbau diese wieder mittels Kro-
nenmutter und Spezialschlüssel festziehen.
• Schalter-Panel wieder aufsetzen und festschrauben.
Der Schalterumbau sollte im robbe service vorgenom-
men werden um Beschädigungen an der Anlage zu ver-
meiden. Geübte können dies evtl. auch selbst durch-
führen.
Im robbe Service kann auch der Schaltertyp (2-Pos, 3-
Pos etc.) geändert und die Software entsprechend
angepasst werden.
4.14 ANTENNE
Verriegel-
ungsknopf
LS
Schraube
Achtung:
Im 2,4 GHz Betrieb darf die Antenne nicht angeschraubt
werden, die Abstrahlung erfolgt in diesem Fall über das
Sendemodul (siehe Kap. 8.1)!
12
Bestell Nummer
2,4GHz: F 8068
Die Senderantenne befindet
sich, von vorn gesehen, seit-
lich, links unten in einem ver-
riegelbaren Schacht im Sen -
derge häuse. Dadurch ist sie
gegen Herausfallen gesichert.
Das nebenstehende Bild zeigt
Antenne
das Antennenfach und den
Ver riegelungsknopf.
Zum Betrieb des Senders im
35
oder
40
Antenne herausnehmen und in
den Anten nen sockel rechts
herum einschrauben. Für den
Transport wieder im Anten -
nen fach unterbringen.
Der Neigungswinkel der An -
tenne ist verstellbar. Zur Ver -
stel lung des Winkels die ge -
kennzeichnete Schraube lö -
sen, die Antenne in die ge -
wünschte Richtung schwen -
ken und Schraube wieder vor-
sichtig anziehen.
MHz
Band
