15.7 PITCH -> DÜSENNADEL MISCHER
Mit dieser Funktion lässt sich eine Düsennadelverstellung in
Abhängigkeit von der Pitchknüppel-Position programmieren.
Damit können Sie vorgeben, dass zu jeder Belastung des
Motors, hervorgerufen durch unterschiedliche Anstell winkel
der Rotorblätter, das Gemisch optimal eingestellt wird, weil die
Düsennadel nachgeführt wird. Zur Optimierung kann eine
Beschleunigungsfunktion programmiert werden.
Markieren Sie mit dem Joystick die 'PITCH- NADEL' Option im
Hubschrauber-Modell-Menü und bestätigen Sie die Auswahl

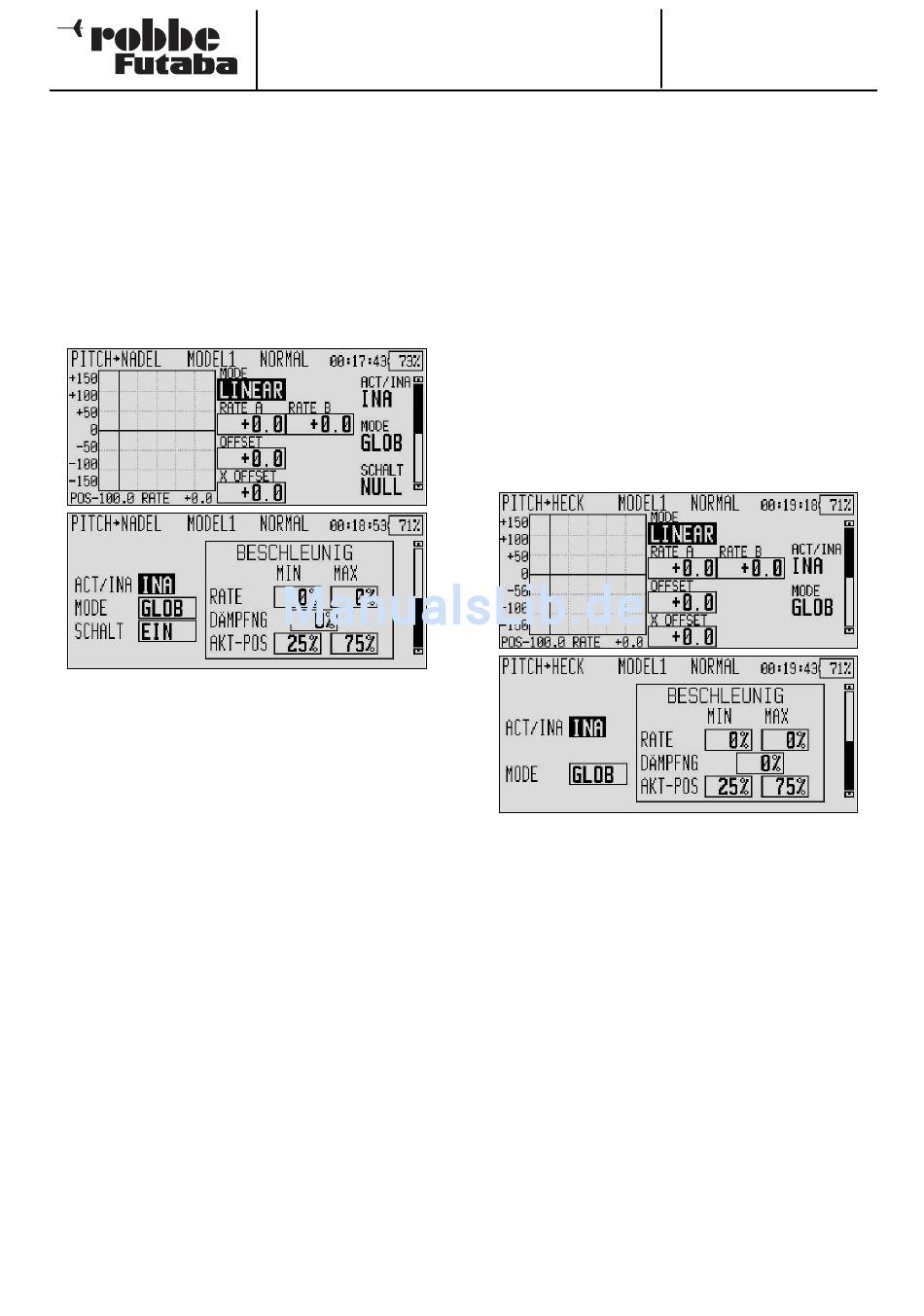

mit ENTER. Das Display hat zwei Ebenen, die sich wie folgt
darstellen:
Im zweiten Display muss zunächst der Mischer aktiviert wer-
den. Zuerst das Feld markieren, die Einstellung mit dem '3-D-
Hotkey' vornehmen und die Aktivierung mit ENTER abschlie-
ßen. Im Feld wird danach, je nach Schalterstellung 'EIN' bzw.
'AUS' angezeigt.
Die Wirkungen und Vorgaben für die mögliche Programmie-
rung von 'GLOB'- oder 'SEPA'-Modus sind mehrfach be -
schrieben. Sie werden in der Zeile 'MODE' vorgegeben. In der
Spalte 'SCHALT' kann wie bekannt ein Schalter und dessen
Betätigungsrichtung bestimmt werden. Die Voreinstellung
steht auf 'NULL', d.h. der Mischer ist immer eingeschaltet.
Die eigentliche Einstellung der Mischfunktion erfolgt an Hand
der jeweiligen Kurve, nach dem be kannten Schema. Zunächst
die Kurvenform bestimmen. Markieren Sie im obersten Display
das Feld 'MODE' und treffen Sie die Auswahl mit dem '3-D-
Hotkey'. Die Programmierung einer Kurve ist genau im Kapitel
13.2 auf der Seite 44 beschrieben, lesen Sie bitte dort nach.
Im zweiten Display erfolgt die Einstellung einer Beschleuni -
gungsfunktion (siehe auch Kap. 15.3, S. 68). Es kann für beide
Maxi malausschläge des Pitch-Steuerknüppels (MIN und MAX)
jeweils getrennt ein %-Wert (Rate) eingestellt werden. Dazu
das Feld markieren, mit dem '3-D-Hotkey' die Einstellung
durchführen und die Pro grammierung mit ENTER abschließen.
Die Einstellung wird als %-Wert im Feld angezeigt. Im Feld
'DÄMPFNG' kann eine Zeit als %-Wert vorgegeben werden,
mit der festgelegt wird, wie lange die Funktion nach
Beendigung der Verstellung wirken soll. In der unteren Zeile
kann für beide Seiten ein Punkt festgelegt werden, ab dem die
Funktion jeweils wirksam werden soll. Dazu das jeweilige Feld
markieren, die Einstellung mit dem '3-D-Hotkey' durchführen
und dann den Vorgang mit ENTER abschließen.
T 12 Z
15.8 PITCH -> HECKROTOR (REVOLUTION) MISCHER
Mit dieser Funktion werden Drehmomentänderungen des
Hauptrotors, durch Gas- oder Pitchänderung, durch einen
Mischer so zur Heckrotoransteuerung genutzt, dass dieser
immer das richtige Gegendrehmoment erzeugt und ungewollte
Momente um die Hochachse kompensiert. Eine gute Einstel-
lung erleichtert einem Kreiselsystem für den Heckrotor die
Arbeit. Ein falsch eingestellter Revo-Mix kann aber gegen die
Kreiselfunktion arbeiten. Deswegen kommt der Feinabstim-
mung dieses Mischers eine große Bedeutung zu. Zur Optimie-
rung kann eine Beschleunigungsfunktion programmiert wer-
den.
Wird ein moderner Kreisel im Heading-Hold/ AVCS Modus
betrieben, muss der Revolution Mischer unbedingt abge-
schaltet sein.
Markieren Sie mit dem Joystick die 'PITCH-HECK' Option im
Hubschrauber-Modell-Menü und bestätigen Sie die Auswahl
mit ENTER. Das Display hat zwei Ebenen, die sich wie folgt
darstellen:
Im zweiten Display muss zunächst der Mischer aktiviert wer-
den. Zuerst das Feld markieren, die Einstellung mit dem '3-D-
Hotkey' vornehmen und die Aktivierung mit ENTER abschlie-
ßen. Im Feld wird danach, je nach Schalterstellung 'EIN' bzw.
'AUS' angezeigt. Die Wirkungen und Vorgaben für die mögli-
che Programmierung von 'GLOB'- oder 'SEPA'-Modus sind
mehrfach be schrieben. Sie werden in der Zeile 'MODE' vorge-
geben.
Die eigentliche Einstellung der Mischfunktion erfolgt an Hand
der jeweiligen Kurve, nach dem be kannten Schema. Zunächst
die Kurvenform bestimmen. Markieren Sie oben im Display
das Feld 'MODE' und treffen Sie die Auswahl mit dem '3-D-
Hotkey'. In den meisten Fällen ist eine lineare Kurven ideal für
den Revolution Mischer. Die Programmierung einer Kurve ist
genau im Kapitel 13.2 auf der Seite 44 beschrieben, lesen Sie
bitte dort nach.
Nehmen Sie die Einstellungen äußerst umsichtig und in kleinen
Schritten vor. Überprüfen Sie alle Einstellungen sehr genau,
auch durch ganz vorsichtige Probeflüge. Aus einem stabilen
Schwebeflug darf der Hubschrauber keine Neigung zur Dre-
hung um die Hochachse zeigen, wenn Sie Gas geben oder
den Pitchwert erhöhen. Egal ob Sie die Änderung schnell oder
langsam durchführen. Auch im umgekehrten Fall, bei Reduzie-
71
