2.5
Anschluss an die Fahrzeugbatterie
Batteriekabel Streuer (Art.-Nr.: 11004313 / 11004314)
Batteriekabel Terminal (Art.-Nr.: 11004308)
Minuspol
Fahrzeugbatterie
Fahrsignal
Pluspol
Fahrzeugbatterie
Die Kabel für die Stromversorgung des Terminal und der Blackbox über die Fahrzeugbatterie teilen sich in
2 Kabelenden. Ein Kabelende wird an den Minuspol der Fahrzeugbatterie angeschlossen.
Das andere Kabelende ist rot ummantelt und wird an den Pluspol der Fahrzeugbatterie angeschlossen.
Dieses Kabel ist zusätzlich mit einem Sicherungsgehäuse ausgestattet.
Bei der Sicherung handelt es sich um eine Flachstecksicherung „20 Ampere".
Das schwarze Sicherungsgehäuse ist absolut wasserdicht (IP 67).
Um diesen Schutz über lange Jahre zu gewährleisten, darf das Sicherungsgehäuse auf keinen Fall
beschädigt werden!
Bei Batterieanschluss unbedingt darauf achten, dass nicht gleichzeitig der Plus- und der Minuspol
der Batterie berührt werden!
Das Kabel für die CAN-Verbindung mit dem 4 poligen Superseal-Stecker abgehend von der 15-poligen
Hartingsteckdose muss ins Fahrerhaus zum Terminal verlegt werden.
Die 3 polige Steckdose für das Terminal muss im Fahrerhaus an geeigneter Stelle montiert werden.
Bei allen Montage-, Wartungs- und Instandsetzungsarbeiten, die bei aufgekippter Ladebrücke erfolgen, ist
vorher eine Kipperstütze einzusetzen, um ein unbeabsichtigtes Niedergehen des Kippers zu vermeiden!
Batteriepole mit säurefreiem Fett (z. B. Vaseline) einstreichen.
2.5.1
Anschluss für Fahrimpuls
Belegung:
rot
schwarz
schwarz (dünnes Kabel)
Darauf achten, dass sich die beiden Adern nicht berühren oder mit anderen Bauteilen in Verbindung
kommen! Die Enden sind entsprechend zu isolieren!
Stand 25.05.2011
Bedienungsanleitung EcoTron
Steckdose
3-polig 24V
=
Stromversorgung „plus"
=
Stromversorgung „minus"
=
Fahrimpuls

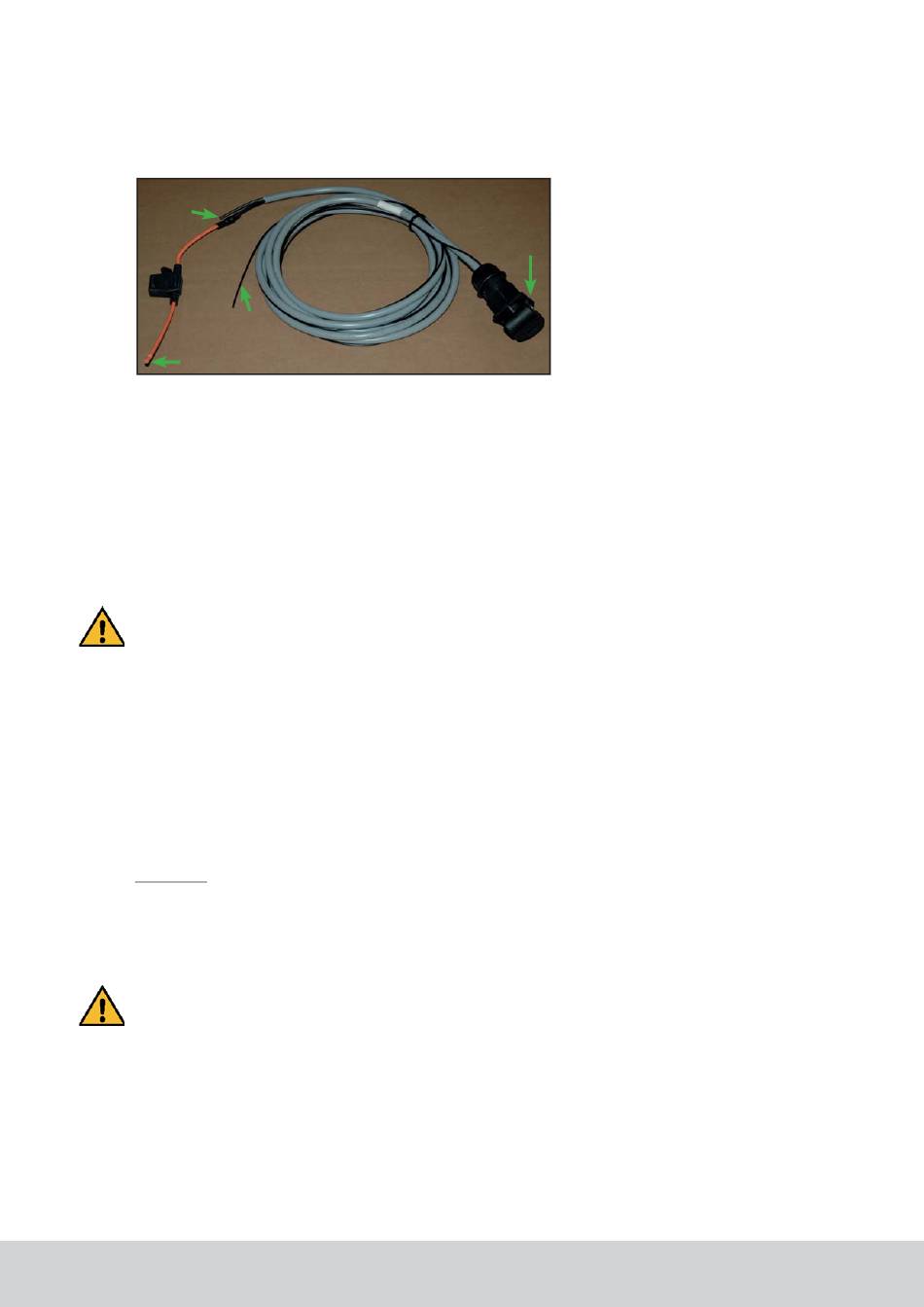

Abb.: Batteriekabel 11004308
Seite 12
Seite 12
von 48
