Einbau; Lieferumfang Ecotron - Rauch EcoTron Betriebsanleitung

2.

Einbau

2.1

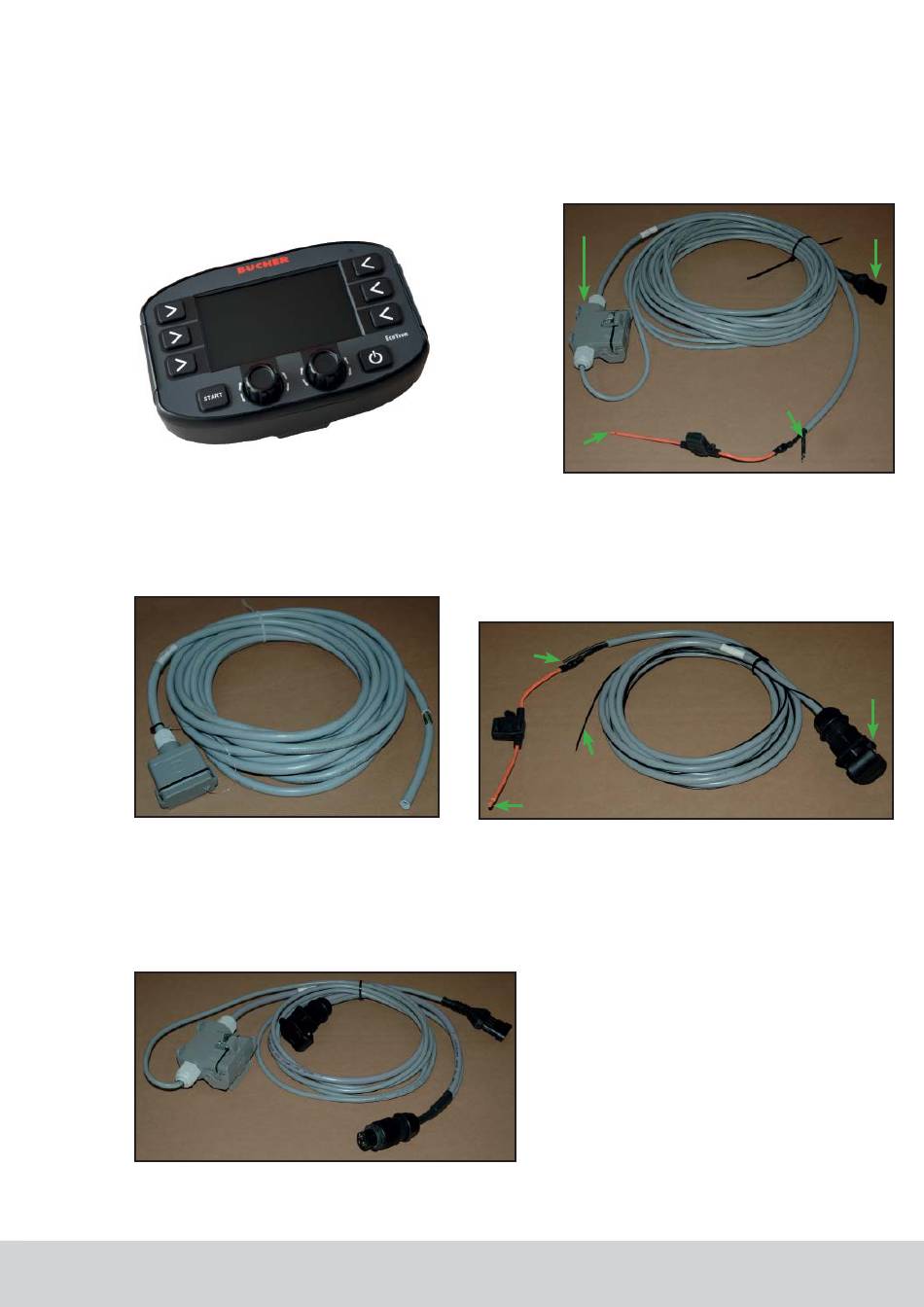

Lieferumfang EcoTron

Bedienpult EcoTron
Art.-Nr.: 8042888
Anschlusskabel Verteilerkasten –
Trennstelle 15-polig
Art.-Nr.: 11004312 4,3 m
Art.-Nr.: 11004310
Art.-Nr.: 11004311 10 m
Batteriekabel Unimog
Trennstelle – Steckdose 24V 3-polig / Terminal
Art.-Nr.: 11006220
Stand 25.05.2011
Bedienungsanleitung EcoTron
Minuspol
Fahrzeugbatterie
7 m
2 m
Trennstelle
Fahrerhaus
Pluspol
Fahrzeugbatterie
Anschlusskabel EcoTron Terminal
Art.-Nr.: 11004313 4 m
Art.-Nr.: 11004314 7 m
Fahrsignal
Pluspol
Fahrzeugbatterie
Batteriekabel LKW mit Tachoanschluss
für EcoTron Terminal
Art.-Nr.: 11004308 3 m
Can Kabel
Minuspol
Fahrzeugbatterie
Steckdose
3-polig 24V
Seite 9
Seite 9
von 48
