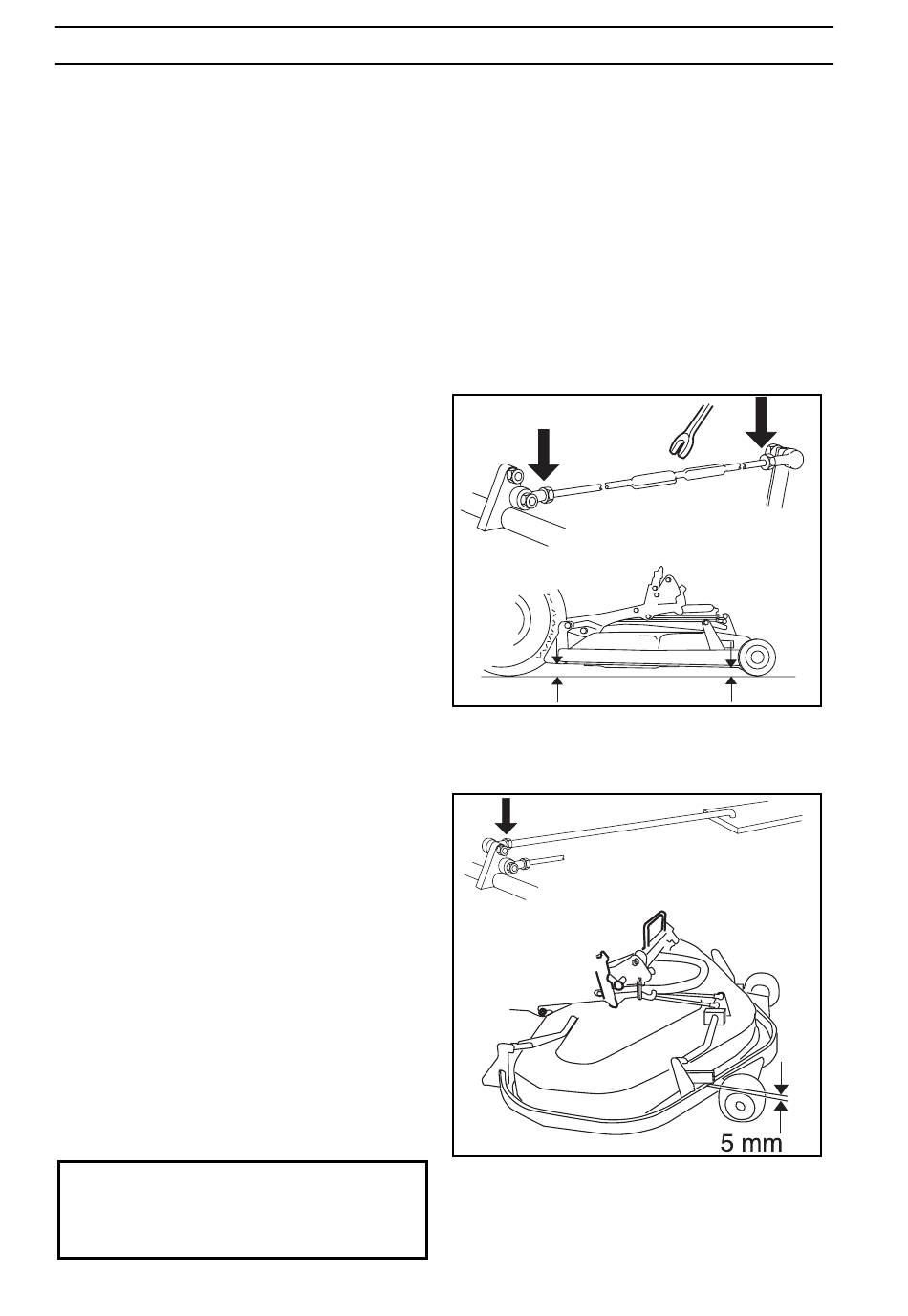

Einstellung von Parallelität und
Schnitthöhe
Wird ein neues Schneidwerk montiert, ist
eine Einstellung der Parallelität und der Höhe
erforderlich.
Ausgangslage:
1.
Luftdruck der Reifen prüfen (60 kPa / 0,6
bar / 8,5 PSI.).
2.
Das Schneidwerk muss auf ebenem
Untergrund abgesenkt sein.
3.
Der Höheneinstellhebel muss auf der
niedrigsten Schnitthöhe stehen.
Parallelität
Stets mit der Einstellung der Parallelität
beginnen.
1.
Die beiden Muttern an der Strebe lösen.
2.
Abstand zwischen Boden und
Schneidwerkkante vorn und hinten am
Gehäuse messen.
3.
Einen Schlüssel über die Abschrägung
in der Mitte der Strebe setzen und so
schrauben, dass die Hinterkante 2-4 mm
/ 1/8" höher als die Vorderkante des
Schneidwerks liegt.
4.
Messung überprüfen.
5.
Danach die beiden Muttern an der
Strebe anziehen.
Schnitthöhe
1.
Die Mutter an der Höheneinstellstrebe
lösen.
2.
So justieren, dass der Abstand zwischen
dem Anschlag für die niedrigste
Höheneinstellung und dem
Schutzrahmen 5 mm / 3/16" beträgt.
3.
Die Mutter anziehen.
4.
Erneut überprüfen, dass die Parallelität
nicht verändert wurde. Andernfalls muss
die Parallelität wieder eingestellt werden.
5.
Den Bodendruck des Schneidwerks
prüfen und bei Bedarf einstellen; siehe
nächster Abschnitt.
6.
Frontgehäuse anbringen.
WICHTIGE INFORMATION
Beim Austausch des Schneidwerks ist
eine erneute Einstellung von Parallelität
und Höhe erforderlich.
62
Deutsch-
REPARATURANWEISUNGEN
Einstellung der Parallelität
Einstellung der Schnitthöhe
8009-027
8009-026
8009-028
8009-029
