Einstellung von Parallelität und
Schnitthöhe
Wird ein neues Schneidwerk montiert, ist eine
Einstellung der Parallelität und der Höhe
erforderlich.
Ausgangslage:
1. Luftdruck der Reifen prüfen (60 kPa / 0,6 bar /
8,5 PSI.).
2. Das Schneidwerk muss auf ebenem
Untergrund abgesenkt sein.
3. Der Höheneinstellhebel muss auf der
niedrigsten Schnitthöhe stehen.
Parallelität
Stets mit der Einstellung der Parallelität beginnen.
1. Die beiden Muttern an der Strebe lösen.
2. Abstand zwischen Boden und Schneidwerk-
kante vorn und hinten am Gehäuse messen.
3. Einen Schlüssel über die Abschrägung in der
Mitte der Strebe setzen und so schrauben,
dass die Hinterkante 2-4 mm / 1/8" höher als
die Vorderkante des Schneidwerks liegt.
4. Messung überprüfen.
5. Danach die beiden Muttern an der Strebe
anziehen.
Schnitthöhe
1. Die Mutter an der Höheneinstellstrebe lösen.
2. So justieren, dass der Abstand zwischen
dem Anschlag für die niedrigste
Höheneinstellung und dem Schutzrahmen 5
mm / 3/16" beträgt.
3. Die Mutter anziehen.
4. Erneut überprüfen, dass die Parallelität nicht
verändert wurde. Andernfalls muss die
Parallelität wieder eingestellt werden.
5. Den Bodendruck des Schneidwerks prüfen
und bei Bedarf einstellen; siehe nächster
Abschnitt.
6. Frontgehäuse anbringen.
WICHTIGE INFORMATION
Beim Austausch des Schneidwerks ist
eine erneute Einstellung von Parallelität
und Höhe erforderlich.
64
Deutsch-
REPARATURANWEISUNGEN

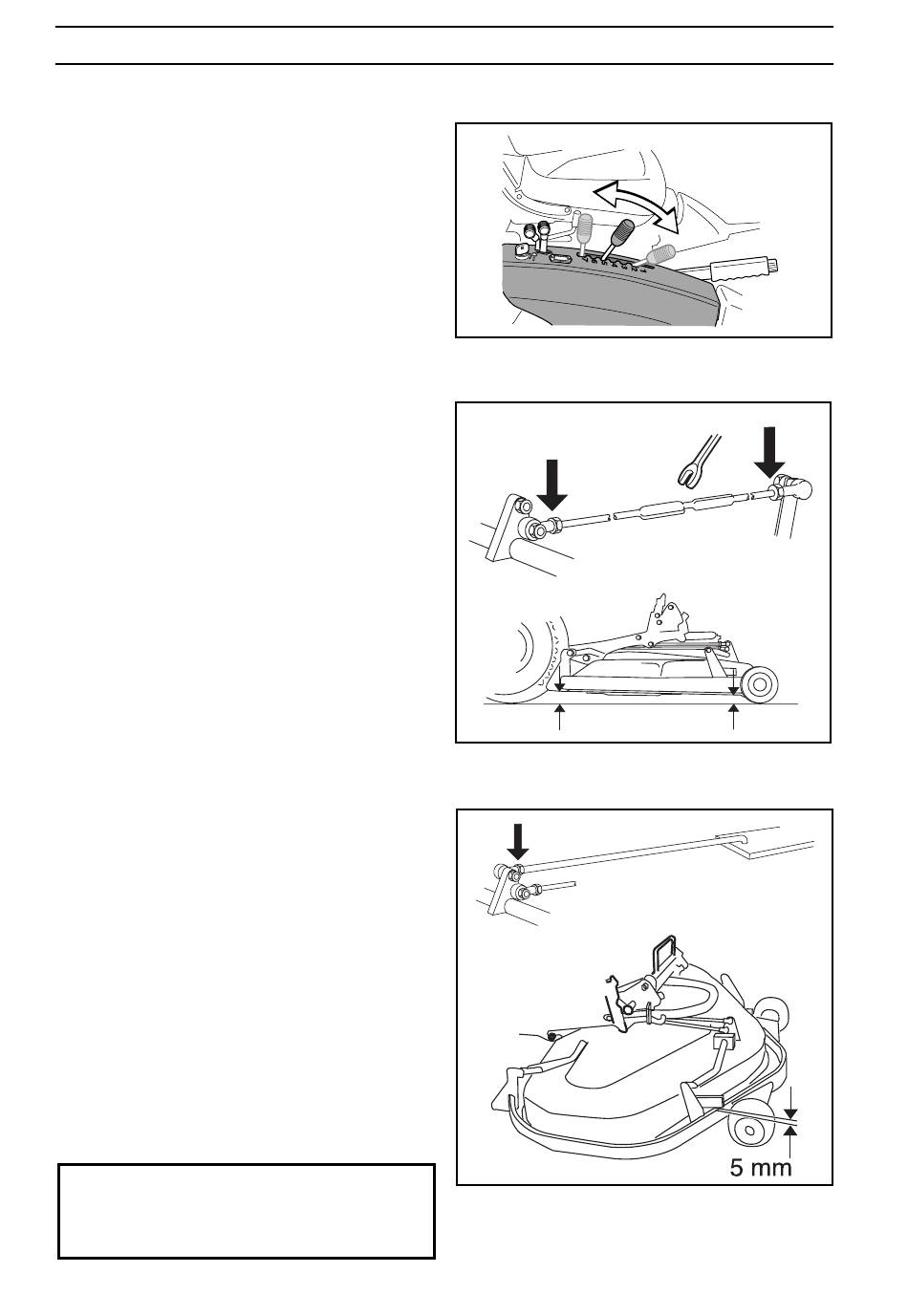

Höheneinstellhebel
Einstellung der Parallelität
Einstellung der Schnitthöhe
8009-327
8009-027
8009-026
8009-028
8009-029
