KONSTRUKTION UND FUNKTION
Schneidwerke
Alle Ridermodelle sind mit frontmontierten Schneidwerken ausgestattet, damit sie auch an engen Stellen
effektiv mähen können.
Rider ProFlex 21 II wird mit dem Schneidwerk Combi 122 geliefert. Ältere Schneidwerke können ohne
Austausch des Antriebsriemens nicht montiert werden.
Mit montiertem BioClip-Einsatz funktioniert das Combi-Schneidwerk wie ein BioClip-Schneidwerk, es kann
aber durch Entfernen des BioClip-Einsatzes auf Heckauswurf umgestellt werden.

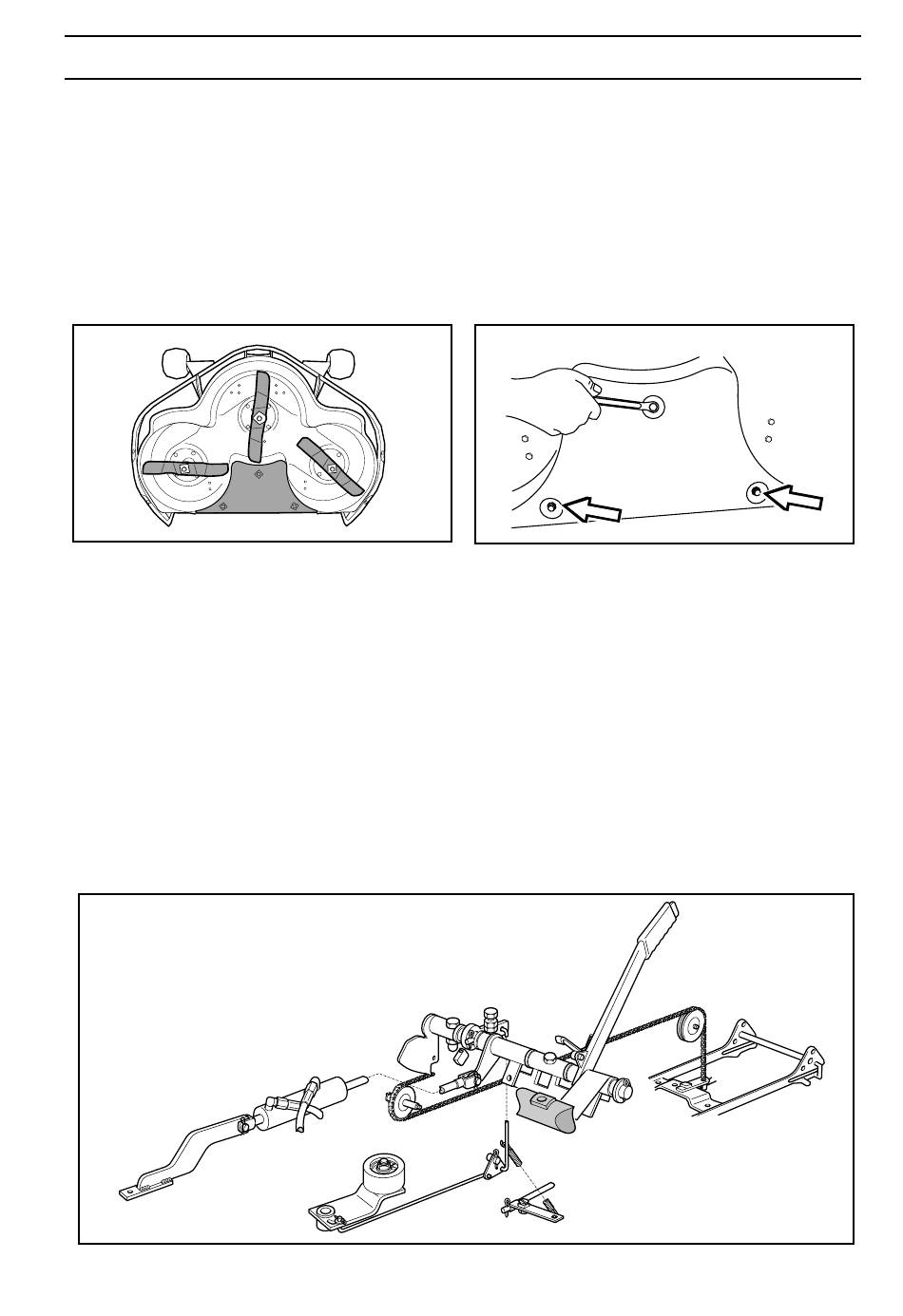

Combi 122
Das Schneidwerk kann entweder mit dem mechanischen Hubhebel oder mit einem Hydraulikzylinder
angehoben und abgesenkt werden. Beide wirken auf eine Achse, die gedreht wird.
Durch die Drehung der Achse wird die Kette, die in einem Segment am inneren Ende der Achse befestigt
ist, den Geräterahmen anheben oder absenken.
Beim Absenken des Schneidwerks wirken die beiden Zugstangen über das Dreiecksgelenk so auf den
Riemenspanner, dass der Antriebsriemen gespannt wird und die Messer zu rotieren beginnen. Beim
Anheben des Schneidwerks setzt die Feder, die an der kurzen Zugstange eingehakt ist, die Messerbremse
an der Riemenscheibe an. Die Messer werden abgebremst und kommen schneller zum Stillstand. Bei
angehobenem Schneidwerk beeinflusst die Kappenmutter der Schraube für das Kettensegment den
Mikroschalter im Sicherheitskreis.
Bezüglich der Einstellung siehe Einstellung der Hebelanordnung auf Seite 56 .
8009-290
Hebevorrichtung des Schneidwerks.
Ausbau des BioClip-Einsatzes
8009-289
8009-301
25
