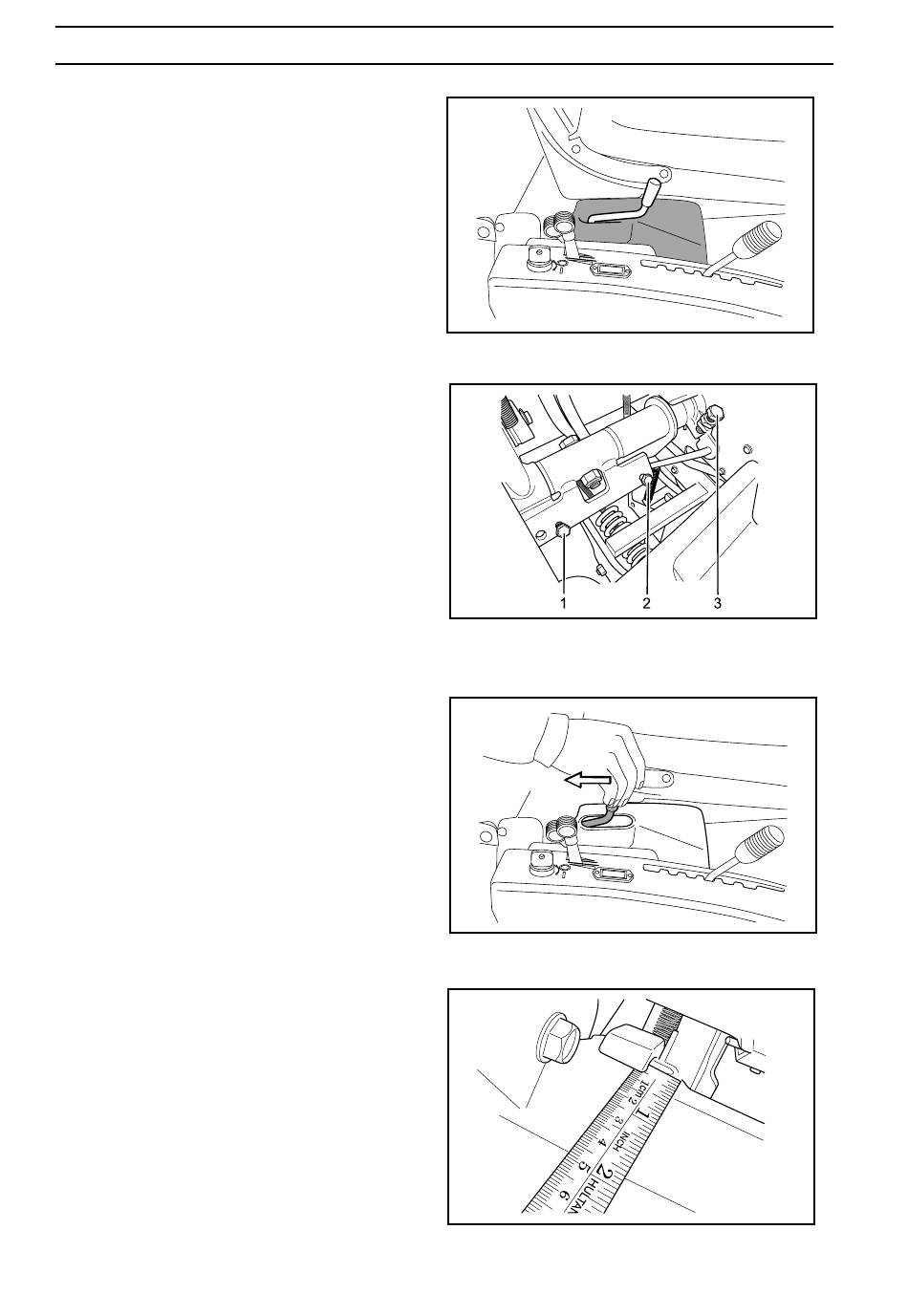

Einstellung der Hebelanordnung
Geräte mit Schneidwerk müssen auf ebenem
Untergrund stehen.
1.
Die Kunststoffabdeckung über dem
Hydraulikventilblock entfernen.
2.
Eine Grundeinstellung der
Stellschrauben (1 und 2) am Mitnehmer
vornehmen, so dass die
Schraubenenden der Stellschrauben mit
der äußeren Kante ihrer
Sicherungsmuttern abschließen.
3.
Wenn die Kappenmutter der Schraube
für das Kettensegment oder der
Mikroschalter demontiert gewesen ist,
darauf achten, dass der Mikroschalter
nicht so festgeschraubt ist, dass er beim
Anheben des Schneidwerks beschädigt
wird. Bei Bedarf kann er entfernt werden,
und der Motor kann für den nächsten
Arbeitsschritt mit umgangenem
Sicherheitskreis gestartet werden.
4.
Das Schneidwerk mit dem hydraulischen
Hubhebel maximal anheben.
Den Hebel 0,5-1 Sekunde lang
festhalten, damit der Hydraulikzylinder
sicher seine Endlage erreicht.
5.
Kontrollieren, ob die Sperre des
mechanischen Hubhebels an ihrem Griff
am Rahmenrohr ein Spiel von ca. 2 mm
(1/16") hat, wenn der Hubhebel in seiner
oberen Stellung gehalten wird. Bei
Bedarf mit der Stellschraube (1) oder (2)
am Mitnehmer einstellen.
56
Deutsch-
REPARATURANWEISUNGEN
Kunststoffabdeckung
Stellschrauben 1, 2, 3
Hydraulischer Hubhebel
Spiel 2 mm
