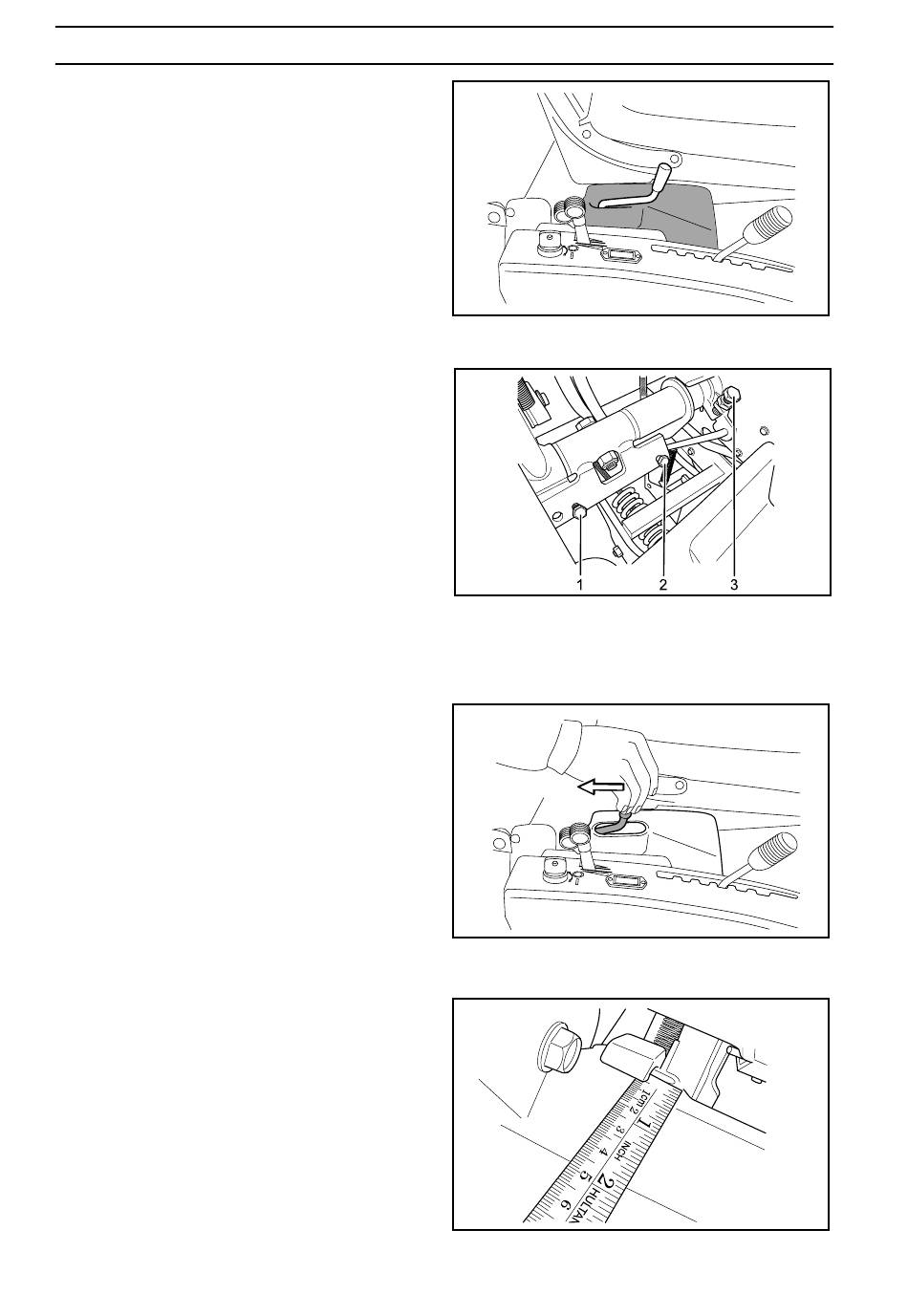

Einstellung der Hebelanordnung
Geräte mit Schneidwerk müssen auf ebenem
Untergrund stehen.
1.
PF 18 Die Kunststoffabdeckung zwischen
Sitz und Hebelanordnung entfernen.
PF 21 Die Kunststoffabdeckung über dem
Hydraulikventilblock entfernen.
2.
PF18, PF 21 Eine Grundeinstellung der
Stellschrauben (1) und bei PF 21 auch (2)
am Mitnehmer vornehmen, so dass die
Schraubenenden der Stellschrauben auf
gleicher Höhe mit der äußeren Kante ihrer
Sicherungsmuttern liegen.
3.
PF18, PF 21 Wenn die Kappenmutter der
Schraube für das Kettensegment oder der
Mikroschalter demontiert gewesen ist,
darauf achten, dass der Mikroschalter nicht
so festgeschraubt ist, dass er beim
Anheben des Schneidwerks beschädigt
wird. Bei Bedarf kann er entfernt werden,
und der Motor kann für den nächsten
Arbeitsschritt mit umgangenem
Sicherheitskreis gestartet werden.
4.
PF 21 Das Schneidwerk mit dem
hydraulischen Hubhebel maximal anheben.
Den Hebel 0,5-1 Sekunde lang festhalten,
damit der Hydraulikzylinder sicher seine
Endlage erreicht.
PF18 Das Schneidwerk mit dem
mechanischen Hubhebel so hoch wie
möglich halten.
5.
PF18, PF 21 Kontrollieren, ob die Sperre
des mechanischen Hubhebels an ihrem
Griff am Rahmenrohr ein Spiel von ca. 2
mm (1/16") hat, wenn der Hubhebel in
seiner oberen Stellung gehalten wird. Bei
Bedarf mit der Stellschraube (1) oder (2) am
Mitnehmer einstellen.
58
Deutsch-
REPARATURANWEISUNGEN
Kunststoffabdeckung
Stellschrauben 1, 2, 3
Hydraulischer Hubhebel
Spiel 2 mm
8009-374
8009-380
8009-323
8009-382
